7
6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

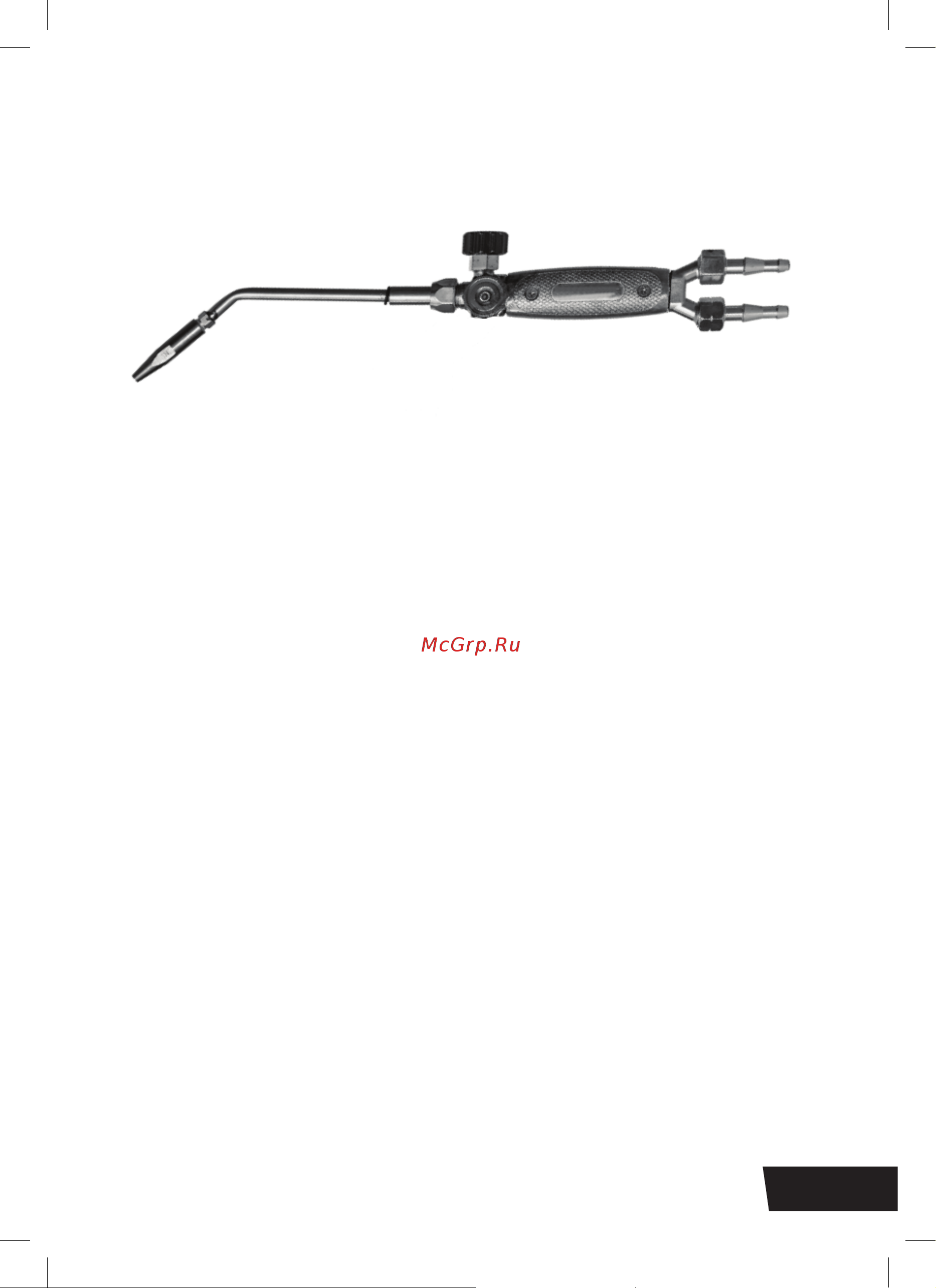

Рис.1- Общий вид горелки
Горелка состоит из ствола и комплекта наконечников. Ствол горелки
имеет регулировочные вентили кислорода и пропан-бутана. К стволу
по резиновым рукавам
(ГОСТ 9356) через ниппель и штуцер с правой резьбой М16×1,5 пода-
ется кислород, а через ниппель и штуцер с левой резьбой М16LH×1,5
подается пропан-бутан.
Ствол горелки имеет универсальные ниппели под рукава и 6 мм и 9
мм.
К корпусу с помощью накидной гайки крепится наконечник, состоя-
щий из смесительной камеры, инжектора, трубки, ниппеля, мундшту-
ка.
Кислород, подаваемый через ниппель к вентилю и далее через дози-
рующее отверстие инжектора, создает разрежение перед цилиндри-
ческим каналом смесительной камеры, в которую засасывается про-
пан-бутан и происходит смешивание.
Образовавшаяся горючая смесь движется по трубке к цилиндрическо-
му выходному каналу мундштука, на выходе из которого смесь горит.
Регулирование мощности пламени в пределах одного наконечника
производится вентилями. Ступенчатое изменение мощности пламени
производится сменой наконечников.
Предприятием ведется дальнейшая работа по усовершенствованию
конструкции горелки, поэтому некоторые конструктивные изменения
могут быть не отражены в настоящем паспорте.
