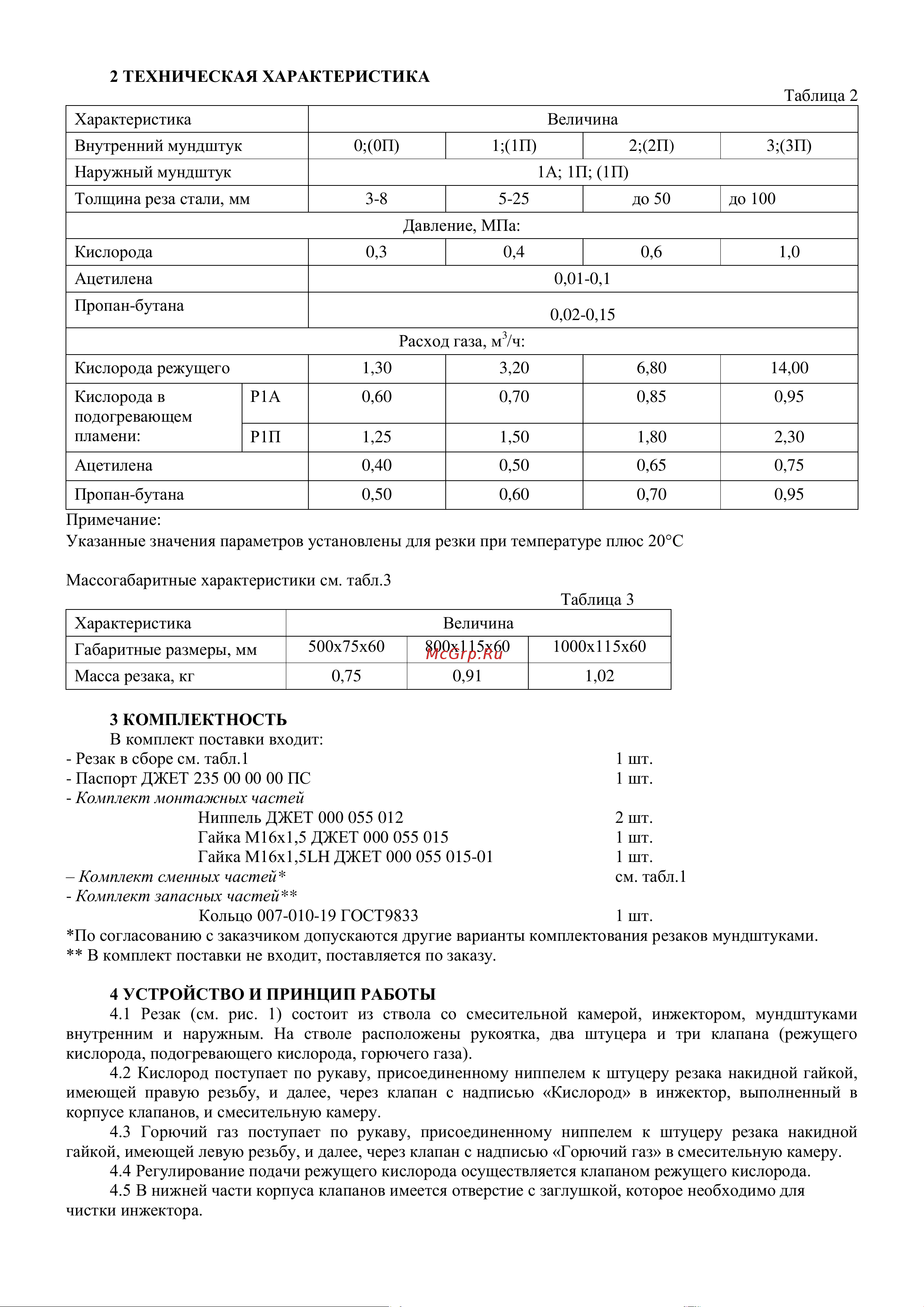

2 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Таблица 2
Характеристика
Величина
Внутренний мундштук
0;(0П)
1;(1П)
2;(2П)
3;(3П)
Наружный мундштук
1А; 1П; (1П)
Толщина реза стали, мм
3-8
5-25
до 50
до 100
Кислорода
0,3
0,4
0,6
1,0
Ацетилена
0,01-0,1
Пропан-бутана
0,02-0,15
Кислорода режущего
1,30
3,20
6,80
14,00
Кислорода в
подогревающем
пламени:
Р1А
0,60
0,70
0,85
0,95
Р1П
1,25
1,50
1,80
2,30
Ацетилена
0,40
0,50
0,65
0,75
Пропан-бутана
0,50
0,60
0,70
0,95
Примечание:
Указанные значения параметров установлены для резки при температуре плюс 20С
Массогабаритные характеристики см. табл.3
Таблица 3
Характеристика
Величина
Габаритные размеры, мм
500х75х60
800х115х60
1000х115х60
Масса резака, кг
0,75
0,91
1,02
3 КОМПЛЕКТНОСТЬ
В комплект поставки входит:
- Резак в сборе см. табл.1 1 шт.
- Паспорт ДЖЕТ 235 00 00 00 ПС 1 шт.
- Комплект монтажных частей
Ниппель ДЖЕТ 000 055 012 2 шт.
Гайка М16х1,5 ДЖЕТ 000 055 015 1 шт.
Гайка М16х1,5LH ДЖЕТ 000 055 015-01 1 шт.
– Комплект сменных частей* см. табл.1
- Комплект запасных частей**
Кольцо 007-010-19 ГОСТ9833 1 шт.
*По согласованию с заказчиком допускаются другие варианты комплектования резаков мундштуками.
** В комплект поставки не входит, поставляется по заказу.
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1 Резак (см. рис. 1) состоит из ствола со смесительной камерой, инжектором, мундштуками
внутренним и наружным. На стволе расположены рукоятка, два штуцера и три клапана (режущего
кислорода, подогревающего кислорода, горючего газа).
4.2 Кислород поступает по рукаву, присоединенному ниппелем к штуцеру резака накидной гайкой,
имеющей правую резьбу, и далее, через клапан с надписью «Кислород» в инжектор, выполненный в
корпусе клапанов, и смесительную камеру.
4.3 Горючий газ поступает по рукаву, присоединенному ниппелем к штуцеру резака накидной
гайкой, имеющей левую резьбу, и далее, через клапан с надписью «Горючий газ» в смесительную камеру.
4.4 Регулирование подачи режущего кислорода осуществляется клапаном режущего кислорода.
4.5 В нижней части корпуса клапанов имеется отверстие с заглушкой, которое необходимо для
чистки инжектора.
