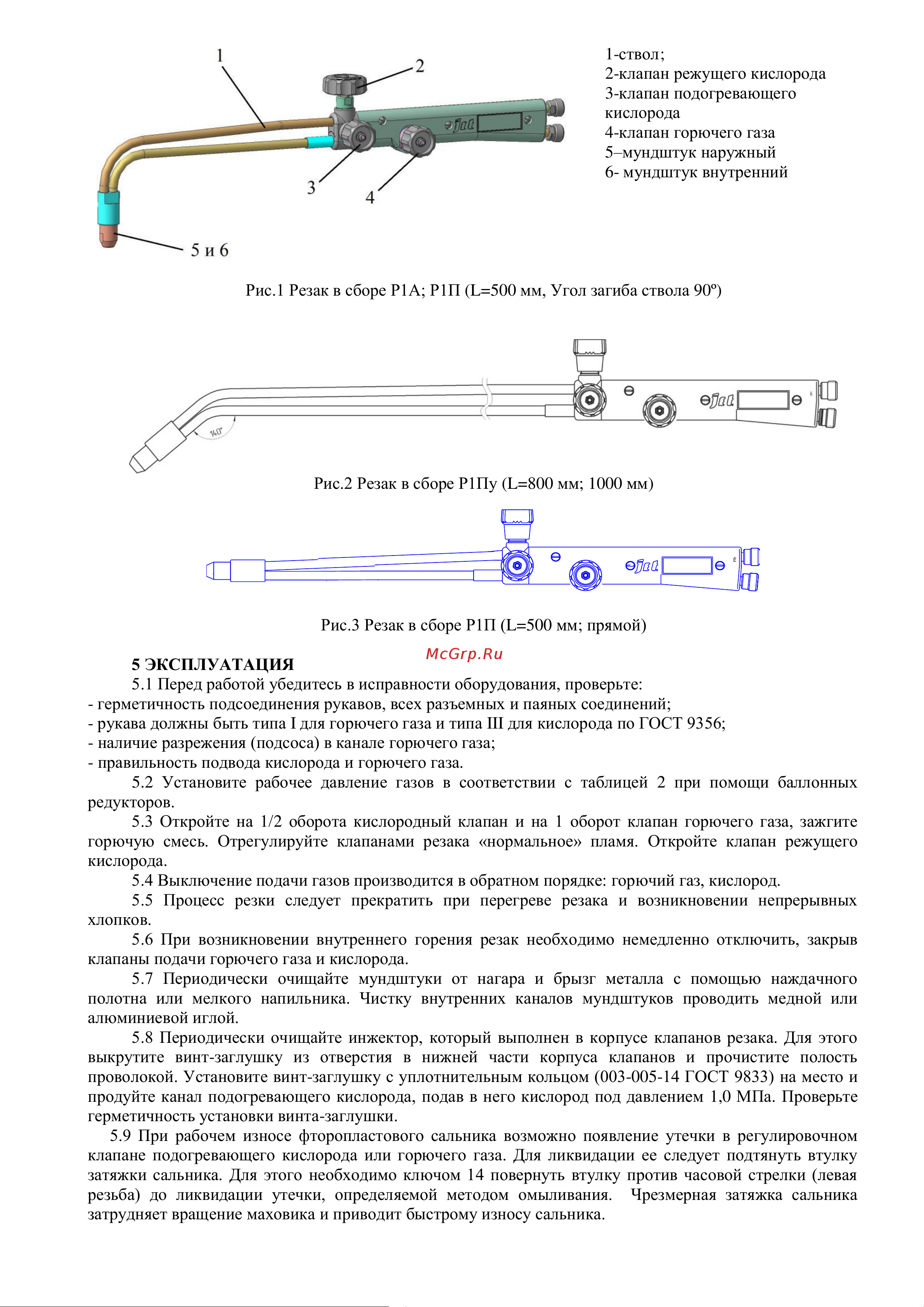

1-ствол ;

2-клапан режущего кислорода

3-клапан подогревающего

кислорода

4-клапан горючего газа

5–мундштук наружный

6- мундштук внутренний

Рис.1 Резак в сборе Р1А; Р1П (L=500 мм, Угол загиба ствола 90º)

Рис.2 Резак в сборе Р1Пу (L=800 мм; 1000 мм)

Рис.3 Резак в сборе Р1П (L=500 мм; прямой)

5 ЭКСПЛУАТАЦИЯ

5.1 Перед работой убедитесь в исправности оборудования, проверьте:

- герметичность подсоединения рукавов, всех разъемных и паяных соединений;

- рукава должны быть типа I для горючего газа и типа III для кислорода по ГОСТ 9356;

- наличие разрежения (подсоса) в канале горючего газа;

- правильность подвода кислорода и горючего газа.

5.2 Установите рабочее давление газов в соответствии с таблицей 2 при помощи баллонных

редукторов.

5.3 Откройте на 1/2 оборота кислородный клапан и на 1 оборот клапан горючего газа, зажгите

горючую смесь. Отрегулируйте клапанами резака «нормальное» пламя. Откройте клапан режущего

кислорода.

5.4 Выключение подачи газов производится в обратном порядке: горючий газ, кислород.

5.5 Процесс резки следует прекратить при перегреве резака и возникновении непрерывных

хлопков.

5.6 При возникновении внутреннего горения резак необходимо немедленно отключить, закрыв

клапаны подачи горючего газа и кислорода.

5.7 Периодически очищайте мундштуки от нагара и брызг металла с помощью наждачного

полотна или мелкого напильника. Чистку внутренних каналов мундштуков проводить медной или

алюминиевой иглой.

5.8 Периодически очищайте инжектор, который выполнен в корпусе клапанов резака. Для этого

выкрутите винт-заглушку из отверстия в нижней части корпуса клапанов и прочистите полость

проволокой. Установите винт-заглушку с уплотнительным кольцом (003-005-14 ГОСТ 9833) на место и

продуйте канал подогревающего кислорода, подав в него кислород под давлением 1,0 МПа. Проверьте

герметичность установки винта-заглушки.

5.9 При рабочем износе фторопластового сальника возможно появление утечки в регулировочном

клапане подогревающего кислорода или горючего газа. Для ликвидации ее следует подтянуть втулку

затяжки сальника. Для этого необходимо ключом 14 повернуть втулку против часовой стрелки (левая

резьба) до ликвидации утечки, определяемой методом омыливания. Чрезмерная затяжка сальника

затрудняет вращение маховика и приводит быстрому износу сальника.
