Резаки газокислородные инжекторные типа

Р1П, Р1А и Р1ПУ предназначены для ручной

разделительной резки листового и сортового

металла из низкоуглеродистых сталей тол-

щиной до 100 мм.

Основные параметры резаков соответству-

ют требованиям ГОСТ 5191 «Резаки инжек-

торные для ручной кислородной резки» к

резакам типа Р1.

Резак выпускается в климатическом испол-

нении УХЛ1 для типа атмосферы II по ГОСТ

15150, но для работы в интервале темпера-

тур от -20° С до +40° С.

Модификации резака:

• Р1П – для работы на пропан-бутане или

природном газе.

• Р1А – для работы на ацетилене.

• Р1ПУ – для работы на пропан-бутане, удли-

ненный.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

МЕРЫ БЕЗОПАСНОСТИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак в сборе

с мундштуком внутренним № 2 1 шт.

Дополнительный сменный мундштук

внутренний № 3 1 шт.

Дополнительный сменный мундштук

внутренний № 1 1 шт.

Руководство по эксплуатации 1 шт.

ПРИМЕЧАНИЕ: Мундштук внутренний №4

предоставляется по дополнительному

заказу.

Безопасность труда при использовании ре-

зака обеспечивается его изготовлением в

соответствии с ГОСТ 12.2.008. При эксплуа-

тации резака необходимо соблюдать требо-

вания ГОСТ 12.3.036.

К работе с резаком допускаются лица не

моложе 18 лет, прошедшие медицинское

освидетельствование соответствующее об-

учение, инструктаж и проверку знаний тре-

бований безопасности, предусмотренную

требованиями «Правила аттестации сварщи-

ков», и имеющие соответствующее удосто-

верение.

Для защиты глаз рабочего должны приме-

няться очки закрытого типа по ГОСТ 12.4.013

со светофильтрами С1.

Рабочий должен работать в защитной спецо-

дежде по ГОСТ 12.4.045.

На рабочем месте должна быть обеспечена

чистота воздуха рабочей зоны по нормам

ГОСТ 12.2.005.

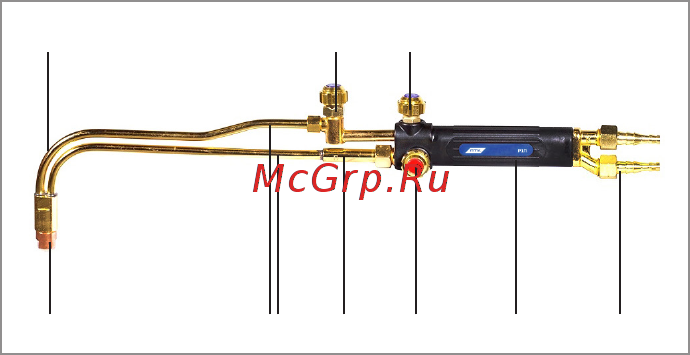

Резак состоит из ствола (1) с запорно-регу-

лировочными вентилями режущего (2) и по-

догревающего (3) кислорода, вентиля горю-

чего газа (4) и присоединительных ниппелей

(5) для крепления газоподводящих рукавов

по ГОСТ 9356 Ø 6/9 мм. К стволу накидными

гайками крепится наконечник, состоящий из

инжекторного устройства (6), соединитель-

ных трубок (7), головки резака (8) и сменных

наружного и внутреннего мундштуков (9, 10).

При движении кислорода через инжекторное

устройство создается разрежение в смеси-

тельной камере, обеспечивающее подачу и

смешивание горючего газа с кислородом. Ре-

8 2 3

9,10 7 6 4 51

гулирование расхода кислорода и газа осу-

ществляется соответствующими вентилями.

Горючая смесь по трубке наконечника посту-

пает в головку резака и, выходя в кольцевую

щель между внутренним и наружным мунд-

штуками, при воспламенении образует по-

догревающее пламя. Подача кислорода для

резки осуществляется вентилем режущего

кислорода, далее через трубку наконечника

и головку в центральный канал внутреннего

мундштука.

Работа резака основана на нагреве подогре-

вающим пламенем начальной точки реза до

температуры воспламенения металла с по-

следующим сжиганием его в струе режущего

кислорода.
