РУССКИЙ
www.stiebel-eltron.com EIL Plus | 105
УСТАНОВКА
Технические характеристики

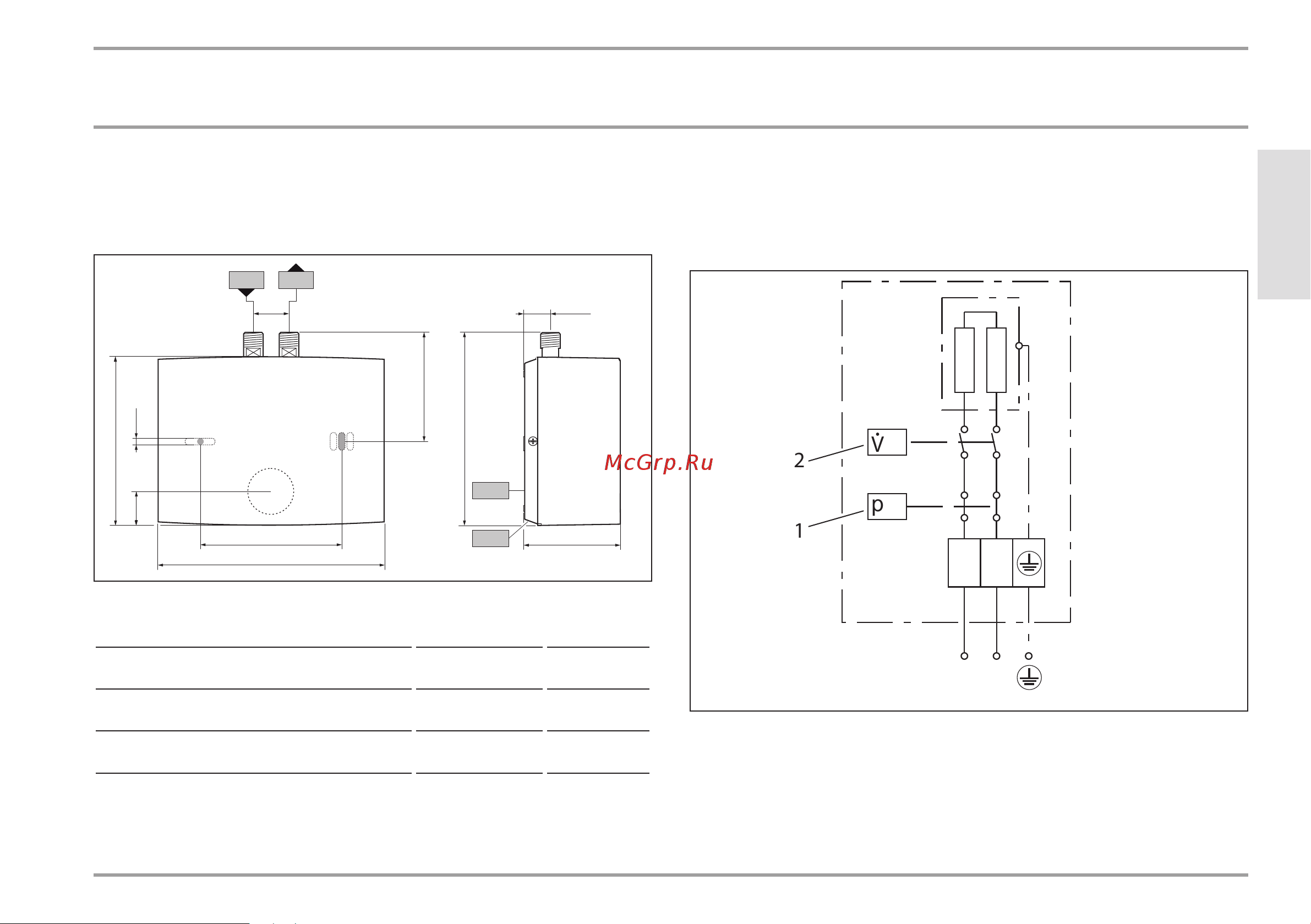

15. Технические характеристики
15.1 Размеры
95
28
30
120
143
190
4,8
165
82
20
b02
b03
c06
c01
D0000018336
b02 Кабельный ввод для
электропроводкиI
b03 Кабельный ввод для
электропроводкиII
c01 Подвод холодной воды Наружная
резьба
G 3/8 A
c06 Выпуск горячей воды Наружная
резьба
G 3/8 A
15.2 Электрическая схема
15.2.1 EIL3Plus
1/N/PE ~200–240В
V >
p >
L N
L N
D0000035307
1
2
1 Предохранительный ограничитель давления
2 Датчик разности давлений
