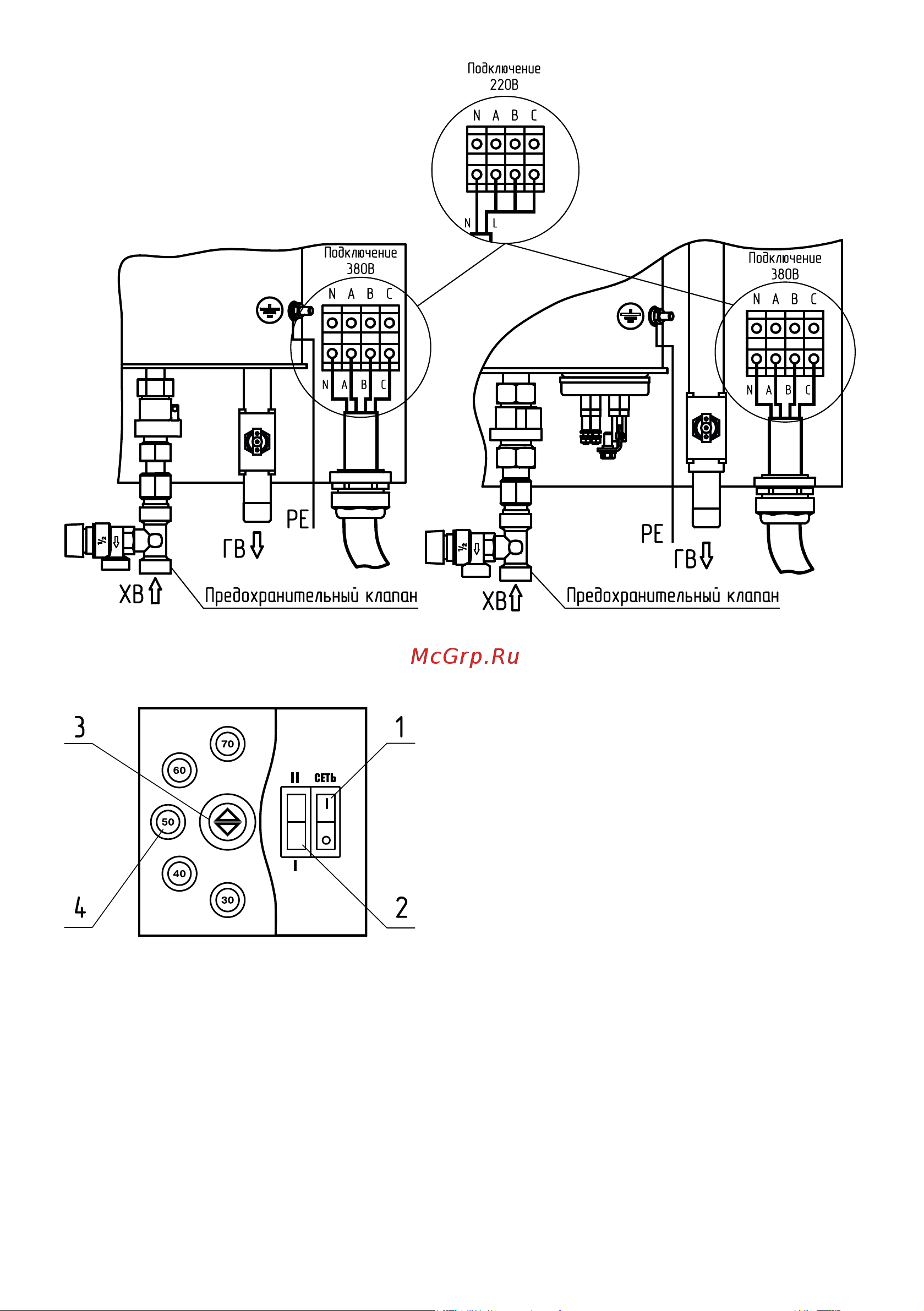

Рис.2 Схема подключения электроводонагревателя

Рис.3 Расположение органов управления на передней панели

1 - Выключатель сети

2 - Переключатель ступеней мощности

3 - Кнопка установки температуры воды

4 - Индикатор температуры воды

6. Размещение и монтаж.

6.1. Установку электроводонагревателя целесообразно производить по

проекту, выполненному специализированной организацией.

6.2. Водонагреватель устанавливается в вертикальном положении,

как показано на рис.1. Водонагреватель также можно установить в

горизонтальном положении. Перед установкой электроводонагревателя в

горизонтальном положении необходимо открыть его кожух, открутить винты

крепления блока управления (поз.12), развернуть блок на 90°С против

часовой стрелки и закрепить винтами. При установке электроводонагревателя

в горизонтальном положении патрубок холодной воды должен располагаться

ниже патрубка горячей воды.
