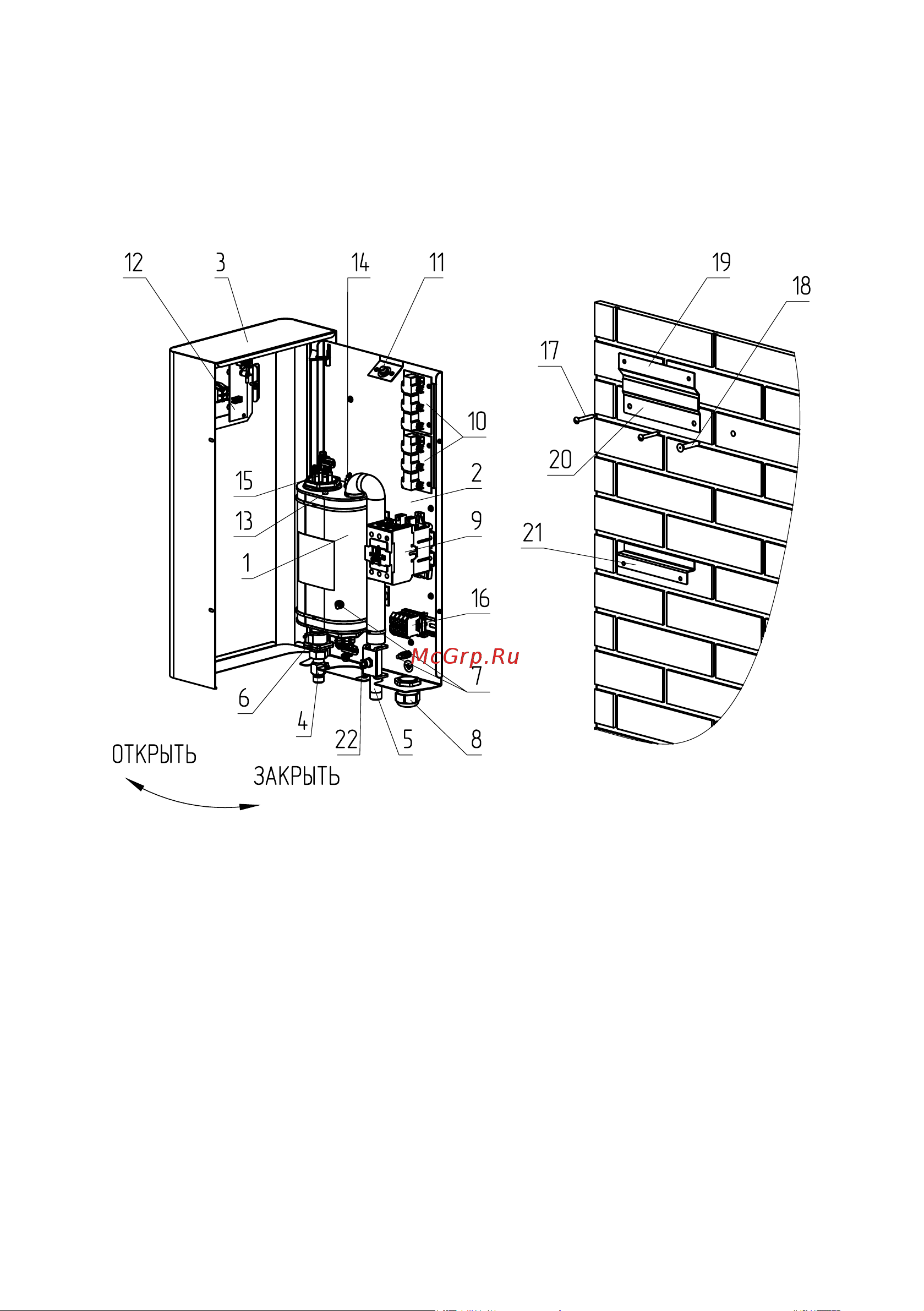

Рис.1 Конструкция электроводонагревателя и способ

его крепления к стене

1 - Корпус электроводонагревателя

2 - Основание электроводонагревателя

3 - Кожух электроводонагревателя

4 - Патрубок входа воды

5 - Патрубок выхода воды

6 - Датчик потока воды

7 - Болты заземления

8 - Кабельный ввод для силового кабеля

9 - Пускатель электромагнитный

10 - Блок силовой

11 - Предохранитель блока управления

12 - Блок управления

13 - Датчик температуры воды

14 - Датчик перегрева воды в

котле

15 - Блок ТЭН

16 - Клеммные колодки

17 - Шуруп 6х50

18 - Пластиковый дюбель

19 - Кронштейн подвесной

20 - Кронштейн настенный

21 - Кронштейн упорный

22 - Датчик перегрева воды

на выходе

ZOTA «InLine» 18-30

5.11. С помощью переключателя ступеней мощности (рис.3 поз.2)

регулируется мощность электроводонагревателя, соответственно и время

достижения установленной температуры воды.

5.12. Для защиты от короткого замыкания в цепи управления на основании

электроводонагревателя (поз.2) установлен предохранитель блока

управления (рис.1 поз.11).
