стр. 7

5.6. Силовой блок (поз.10) установлен на основании (поз.2) и осуществляет

подключение блока ТЭН (поз.15) к питающей сети. Блок ТЭН закручены в

верхний фланец корпуса (поз.1) (и в нижний фланец в ZOTA «InLine» 18-30)

через уплотнительное кольцо.

5.7. Блок управления (поз.12), выполняет функции автоматического

поддержания и индикации температуры воды на выходе из

электроводонагревателя.

5.8. Датчики перегрева (поз.14 и 22), контролируют максимально допу-

стимую температуру воды в котле и на выходе из электроводонагревателя.

5.8.1. В случае превышения температуры воды более 95°С в котле

срабатывает датчик перегрева (поз.14) и нагрев отключается до того

момента пока температура воды не снизится.

5.8.2. При превышении температуры воды выше 85°С на выходе, датчик

перегрева (поз.22) отключает магнитный пускатель (поз.9) , что приводит

к отключению нагрева. Для возврата электроводонагревателя в работу,

необходимо отключить электроводонагреватель от питающей сети, затем

открыть кожух и нажать кнопку сработавшего датчика перегрева (поз.22).

5.9. Расположение органов управления и индикации на передней панели

пульта управления показано на рисунке 3.

5.10. Температура воды на выходе из электроводонагревателя

регулируется кнопкой установки максимальной температуры воды (рис.3

поз.3) при этом загораются соответствующие индикаторы температуры

воды (рис.3 поз.4) (далее индикаторы). При достижении водой на выходе

из электроводонагревателя заданного значения температуры индикатор

мигает, после достижения необходимого значения индикатор постоянно

горит.

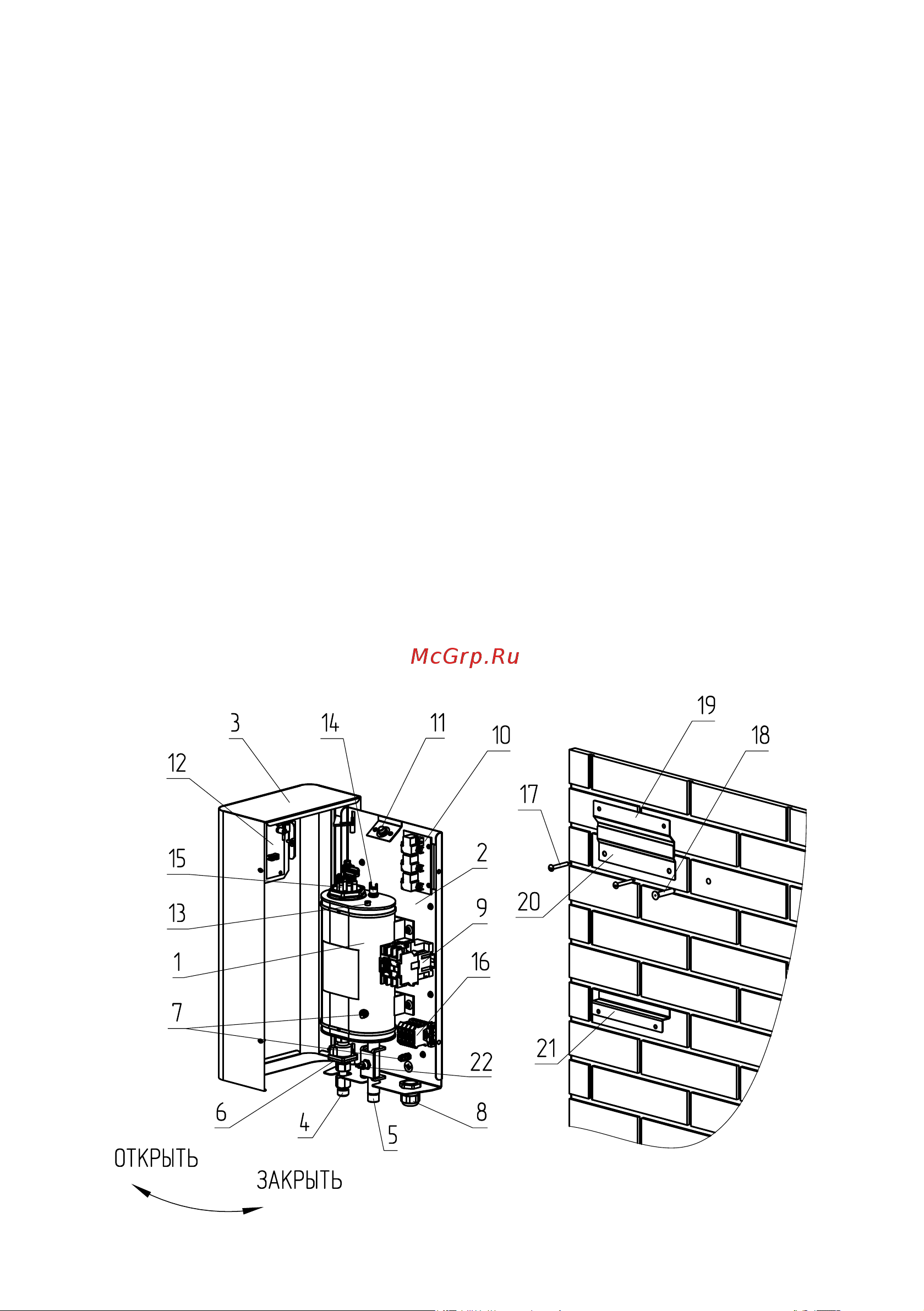

ZOTA «InLine» 6-15
