5. Прямое подключение

Примечание: затягивайте накидные гайки с осторожностью, чтобы обеспечить

необходимую герметичность, не повреждая фитинги и трубопроводы.

При выполнении открытого монтажа навинтите два резьбовых соединительных

ниппеля ½ дюйма вместе с прокладками ½ дюйма на накидные гайки ½ дюйма

тройников ГВС и ХВС. Выкрутите обе заглушки ½ дюйма боковых патрубков на

тройниках ГВС и ХВС и накрутите их на открытый конец соединительных ниппе-

лей. Вставить регулятор расхода воды ”D” в соединительный тройник ГВС. Затем

соединительные тройники ГВС и ХВС прикрутите вместе с прокладками ⅜ дюйма

к накидным гайкам ⅜ дюйма на трубах подвода и слива воды.

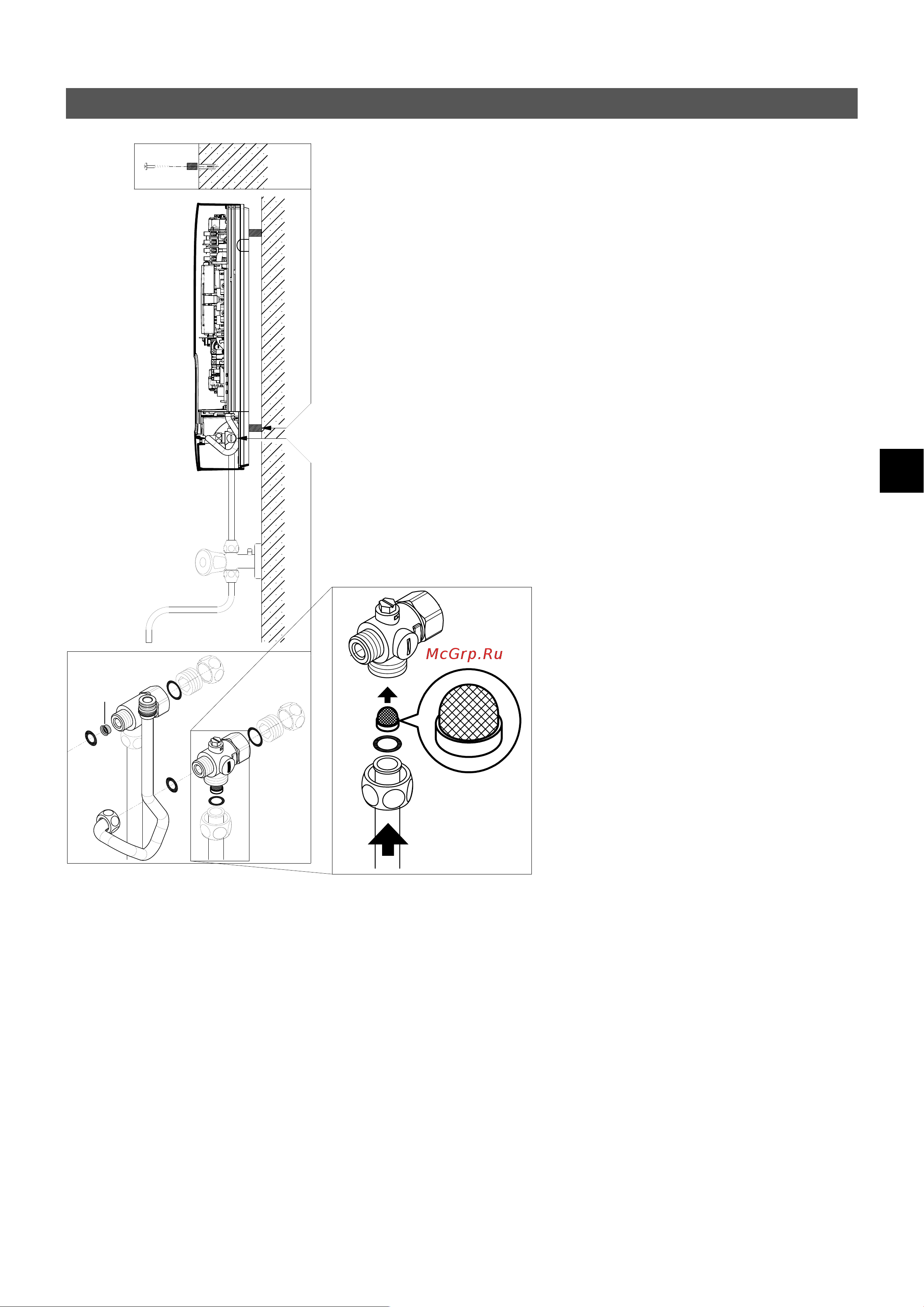

При прямом подключении рекомендуется устанавливать водонагреватель на рас-

стоянии, показанном на чертеже, используя дистанционные втулки из комплекта

поставки. Дюбели 6 мм и винты крепятся надлежащим образом в двух крепеж-

ных отверстиях в зоне нижних патрубков.

Раструбные концы труб должны соединяться с боковыми патрубками ½ дюйма

тройников ГВС и ХВС вместе с накидными гайками ½ дюйма и прокладками ½

дюйма. Отверстия для труб можно проделать в панели инструментом с тупым

концом.

При прямом подключении: установите сетчатый фильтр в линию ХВС!
