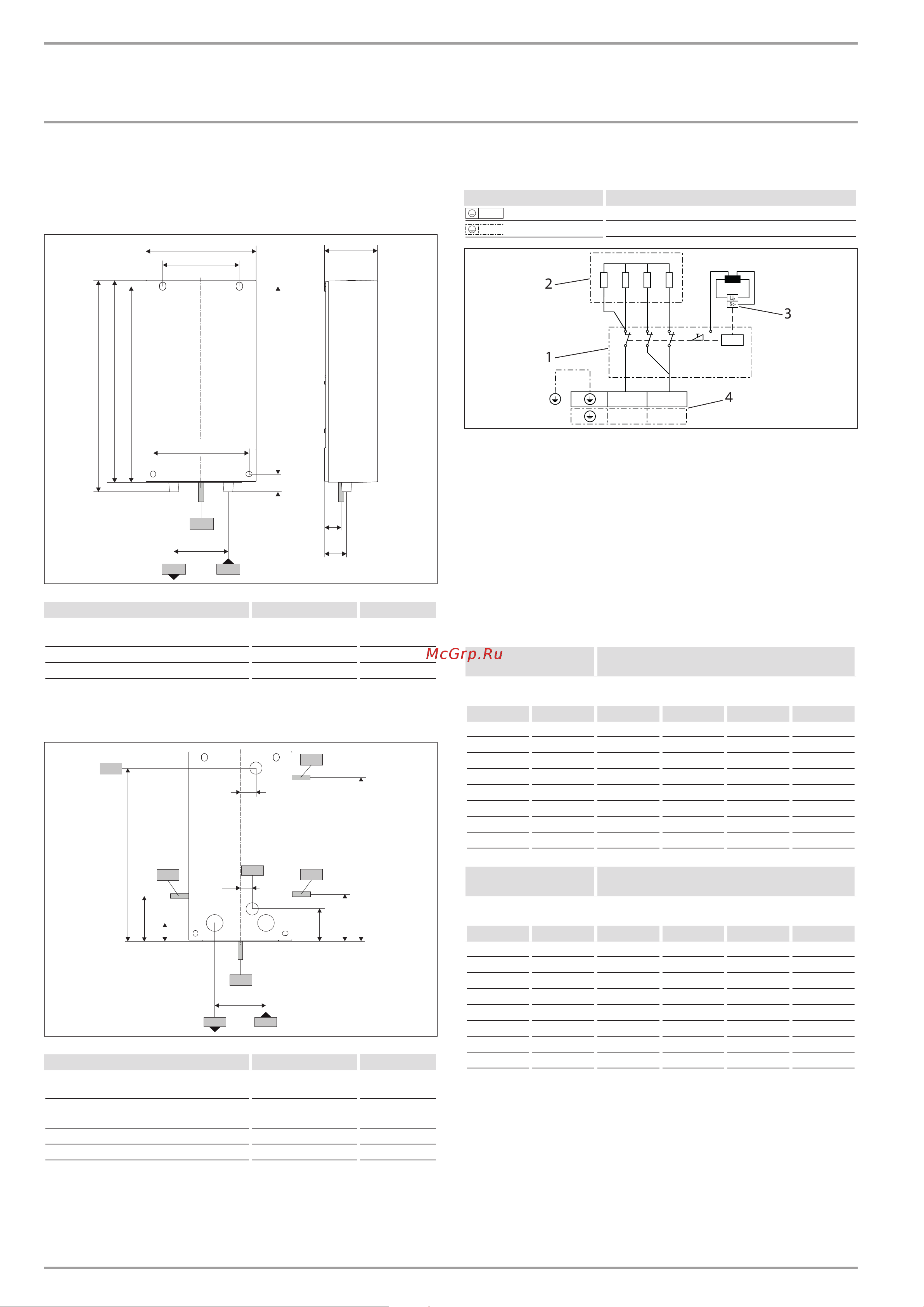

42 | DCE-C Trend www.stiebel-eltron.com
16. Технические характеристики
16.1 Размеры и соединения
372
358
343
14
97
217
140
175
100
c01c06
35
32
b02
380
D0000084885
DCE-C Trend
b02
I
c01 G 1/2 A
c06 G 1/2 A
Варианты подключения
100
c01c06
b02
72
330
b02
b02
69
35
336
b02
b03
30
61
15
b03
D0000073720
DCE-C Trend
b02
I
b03
II
c01 G 1/2 A
c06 G 1/2 A
16.2 Электрическая схема
DCE-C Trend
L L
2/GRD ~220/ 230
L N
1/N/PE ~220/ 230
N
L
L
L
D0000077991
1
3
4
2
1 -
2
3
4
16.3 Производительность по горячей воде
-
, -
.
.
-
,
(38°C)
/.
-
220 230 5°C 10°C 15°C 20°C
6,0 2,6 3,1 3,7 4,8
8,0 3,5 4,1 5,0 6,3
6,6 2,9 3,4 4,1 5,2
8,7 3,8 4,4 5,4 6,9
10,0 4,3 5,1 6,2 7,9
12,0 5,2 6,1 7,5 9,5
11,0 4,8 5,6 6,8 8,7
13,1 5,7 6,7 8,1 10,4
-
,
(50°C)
/.
-
220 230 5°C 10°C 15°C 20°C
6,0 1,9 2,1 2,4 2,9
8,0 2,5 2,9 3,3 3,8
6,6 2,1 2,4 2,7 3,1
8,7 2,8 3,1 3,6 4,1
10,0 3,2 3,6 4,1 4,8
12,0 3,8 4,3 4,9 5,7
11,0 3,5 3,9 4,5 5,2
13,1 4,2 4,7 5,3 6,2
