стр.5

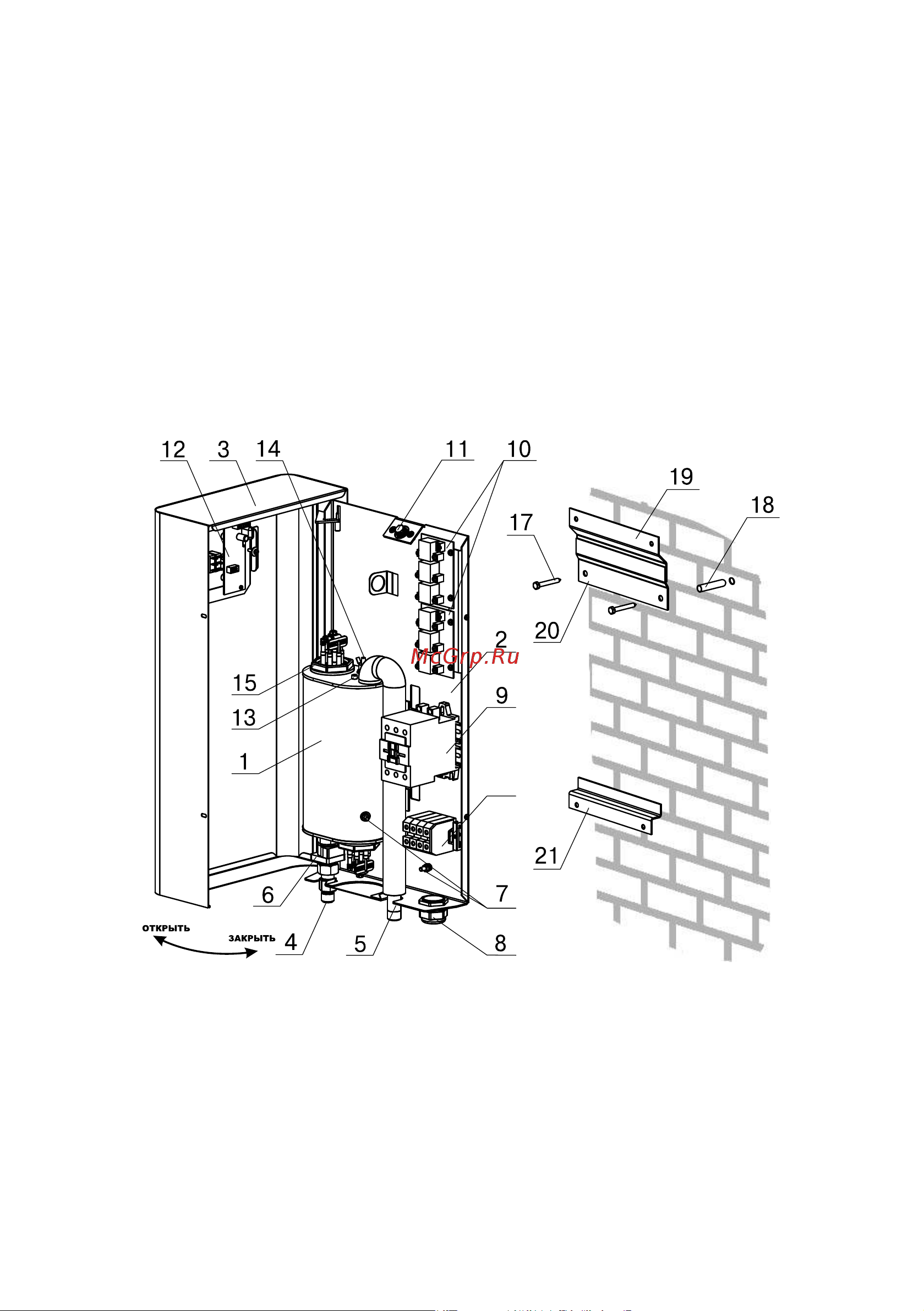

Ðис.1 Êонструкция электроводонагревателя и способ

его крепления к стене

1 - корпус воäонагрåватåля

2 - основаниå воäонагрåватåля

3 - кожух воäонагрåватåля

4 - патрубок вхоäа воäы

5 - патрубок выхоäа воäы

6 - äатчик потока воäы

7 - болты зазåмлåния

8 - кабåльный ввоä äля силового

кабåля

9 - пускатåль элåктромагнитный

10 - блок силовой

11 - прåäохранитåль блока управлåния

12 - блок управлåния

13 - äатчик тåмпåратуры воäы

14 - äатчик пåрåгрåва

15 - блок ÒÝÍ

16 - колоäки клåммныå

17 - шуруп 6х50

18 - пластиковый äюбåль

19 - кронштåйн поäвåсной

20 - кронштåйн настåнный

21 - кронштåйн упорный

положåнии. Пåрåä установкой элåктровоäонагрåватåля в горизонтальном

положåнии нåобхоäимо открыть åго кожух, открутить винты крåплåния блока

управлåния (12), развåрнуть блок на 90

против часовой стрåлки и закрåпить

винтами. При установкå элåктровоäонагрåватåля в горизонтальном положåнии

патрубок холоäной воäы äолжåн располагаться нижå патрубка горячåй воäы.

6.3. При монтажå элåктровоäонагрåватåля нåобхоäимо выäåрживать

минимальныå расстояния äо стåн, пола и потолка, указанных на рис.4. Ðасстояниå

нåобхоäимо соблюäать äля уäобства эксплуатации и сåрвисного обслуживания.

Çапрåщаåтся помåщать элåктровоäонагрåватåль в ниши, загораживающиå

крåпåжныå элåмåнты кожуха и прåпятствующиå åстåствåнной вåнтиляции

изäåлия. Ýлåктровоäонагрåватåль äолжåн размåщаться на нåгорючåм

основании, использованиå äåрåва и пластмассы нåäопустимо.

6.4.Ìонтаж элåктровоäонагрåватåля рåкомåнäуåтся произвоäить в

слåäующåй послåäоватåльности:

•закрåпить кронштåйны 19 и 21 на основании воäонагрåватåля с

помощью винтов Ì6х10 с шайбами, как показано на рис.1. При установкå

элåктровоäонагрåватåля в горизонтальном положåнии кронштåйны установить

на основаниå с поворотом на 90 граäусов.
