стр.6

1 - выключатåль сåти

2 - пåрåключатåль ступåнåй

мощности

3 - кнопка установки

тåмпåратуры тåплоноситåля

4 - инäикатор тåмпåратуры

тåплоноситåля

3 1

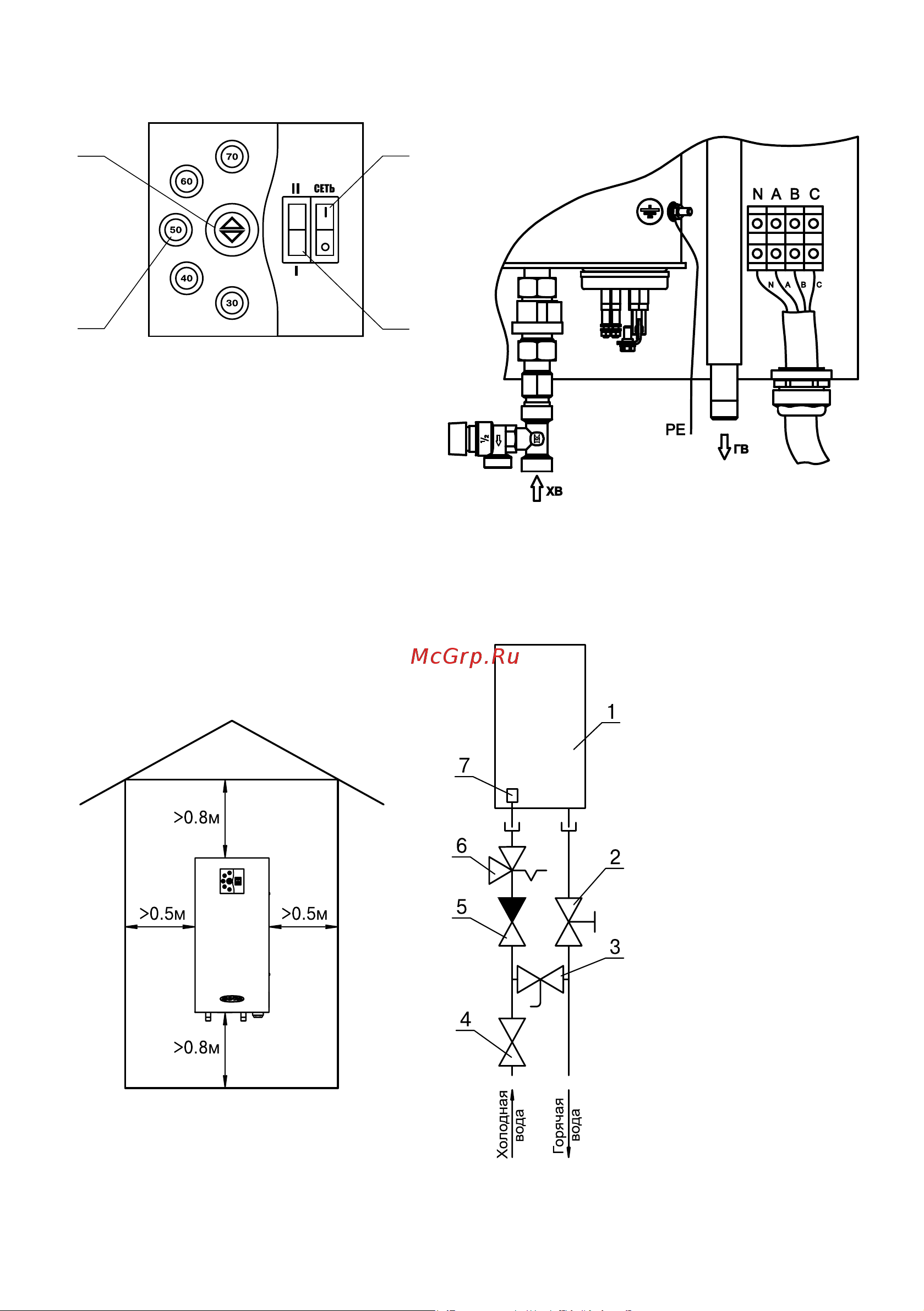

Ðис.2 Ðасположение органов

управления на передней панели

Ðис.3 Ñõема подключения

электроводонагревателя

Ðис.4 Ñõема установки

электроводонагревателя

Ðис.5 Ñõема гидравлическая

принципиальная

1 - элåктровоäо-

нагрåватåль

2 - кран шаровый

3- смåситåль

4 - вåнтиль

5 - клапан обратный

6 -клапан

прåäохранитåльный

7 - äатчик потока
