Установка воздушного фильтра-редуктора

1. Соедините источник воздуха армированным шлангом высокого давления с входным штуцером

фильтра-регулятора П.3. Плотно затяните фиксирующий хомут на латунном штуцере, чтобы

избежать утечки воздуха. Шлангом П.6 соедините выходной штуцер редуктора с газовым

штуцером аппарата П.8 и также установите фиксирующие хомуты.

2. Герметично закрепите манометр на фильтре-редукторе .

3. Закрепите кронштейн редуктора П.2 винтами М6 на задней панели аппарата.

4. С помощью пластмассовой гайки закрепите редуктор на кронштейне.

5. После подсоединения внешнего источника воздуха, откройте воздушный редуктор, подняв ручку

регулятора давления П.1 вверх. затем нажмите на ручку регулятора вниз, вернув её в

первоначальное положение.

6. Вращая ручку (манометр покажет значение давления в кг/см

) установите давление воздуха

равным 5,5 кг/см

7. Нажмите на ручку регулятора вниз до щелчка, вернув её в первоначальное положение.

8. Для слива конденсата, откройте дренажный клапан П.7 и дайте влаге выйти.

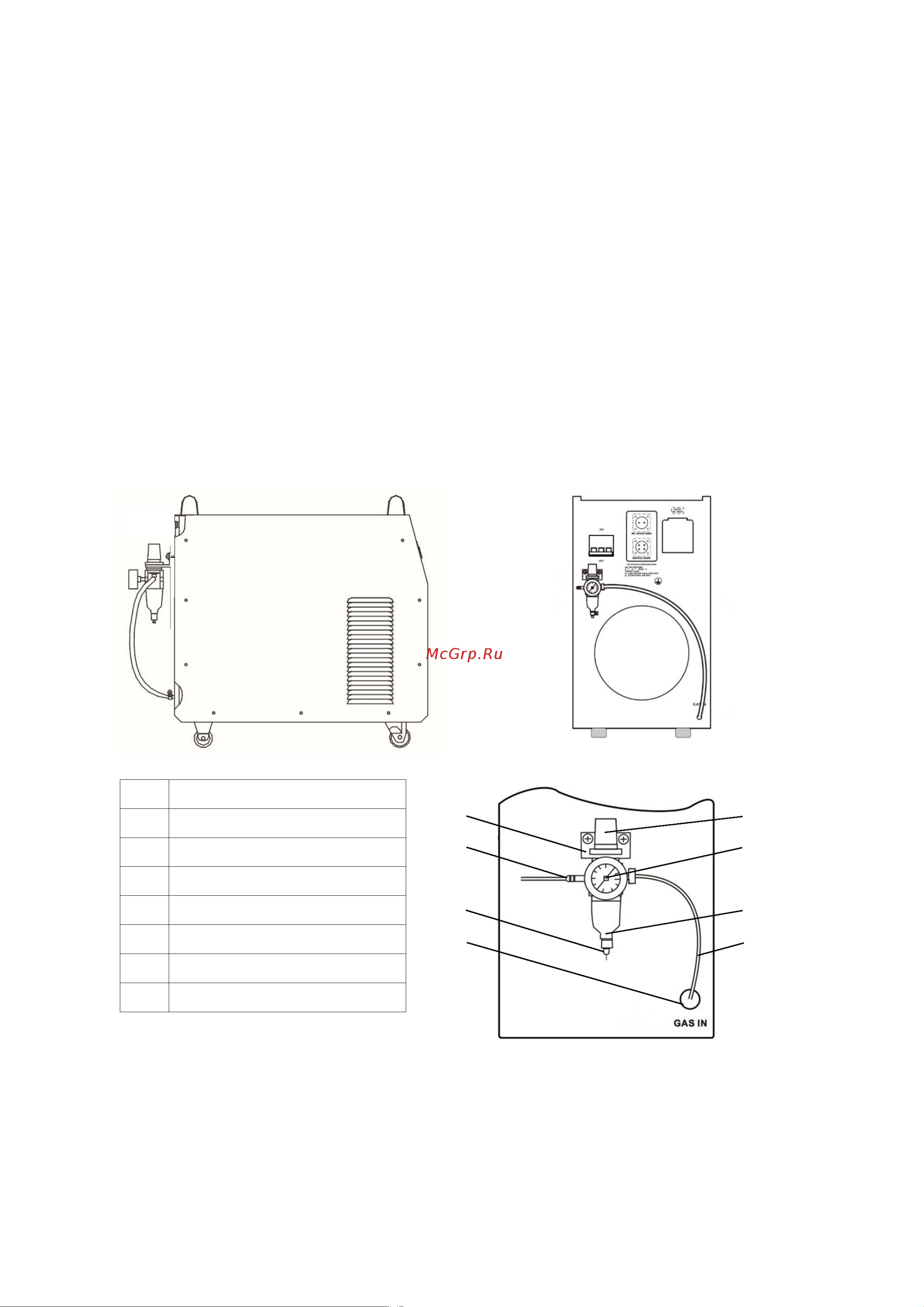

2 1

3 4

7 5

8 6

Ручка регулятора давления

Кронштейн крепления

Воздушный штуцер входной

Редуктор с манометром

Колба фильтр а

Воздушный шланг

Дренажный клапан

Воздушный штуцер аппарата
