- 11 -

Подключение к сети питания 400 В

Модель

AIRFORCE 160

INDUSTRIAL

AIRFORCE 100

INDUSTRIAL

Потребляемый ток 60 A 40 A

Кабель

Питающий, Ø

≥6 mm

≥4 mm

Выходной, Ø ≥16 mm

≥10 mm

Провод

заземления

≥4 mm

Рекомендуемая

плазменная горелка

ток ≥ 160 A ток ≥ 100 A

1. Аппарат поставляется без сетевого кабеля и без штепсельной вилки. Монтаж штепсельной

вилки допускается только электриком-специалистом.

2. Сетевой кабель П.3 необходимо подключать к электросети (см. рис.) в соответствии с

указанными рекомендациями в настоящем паспорте и на сварочном аппарате. Убедитесь, что

электросеть является трёхфазной с заземляющим кабелем.

3. Подключите аппарат к трехфазной сети напряжением 4000 В согласно рисунку.

4. Проверьте с помощью мультиметра технические данные напряжения и частоты питающей сети.

Они должны соответствовать техническим параметрам аппарата.

5. При необходимости обеспечьте дополнительное заземление кабелем с сечением не менее 4

мм

6. Убедитесь, что сетевой кабель не подвергается контакту с водой.

7. Обратите внимание на целостность кабеля и отсутствие признаков окисления, которые могут

привести к серьёзным последствиям и даже поломке.

8. После подключения проверьте надежность всех соединений.

9. Параметры сечений кабелей, используемых при подключении, смотрите в таблице в начале

раздела.

10.

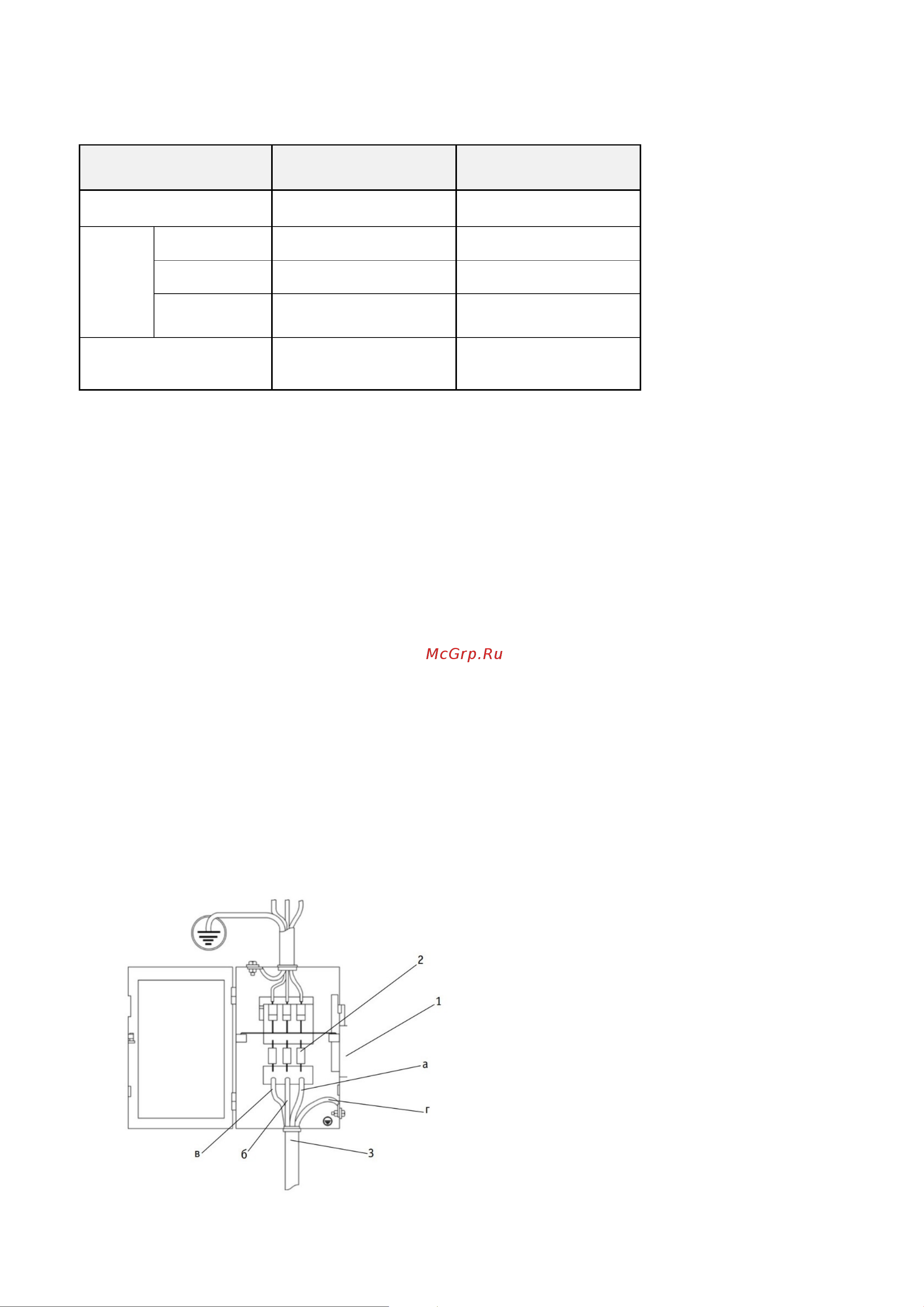

Подключение сетевого кабеля AC 3Ф ~ 400 В к щитку

1. Выключатель сетевой

2. Предохранители

3. Кабель аппарата:

а) чёрный провод – фаза 1

б) красный провод – фаза 2

в) синий провод

– фаза 3

г) жёлто-зелёный провод – заземление
