4. ОБЩИЙ ВИД

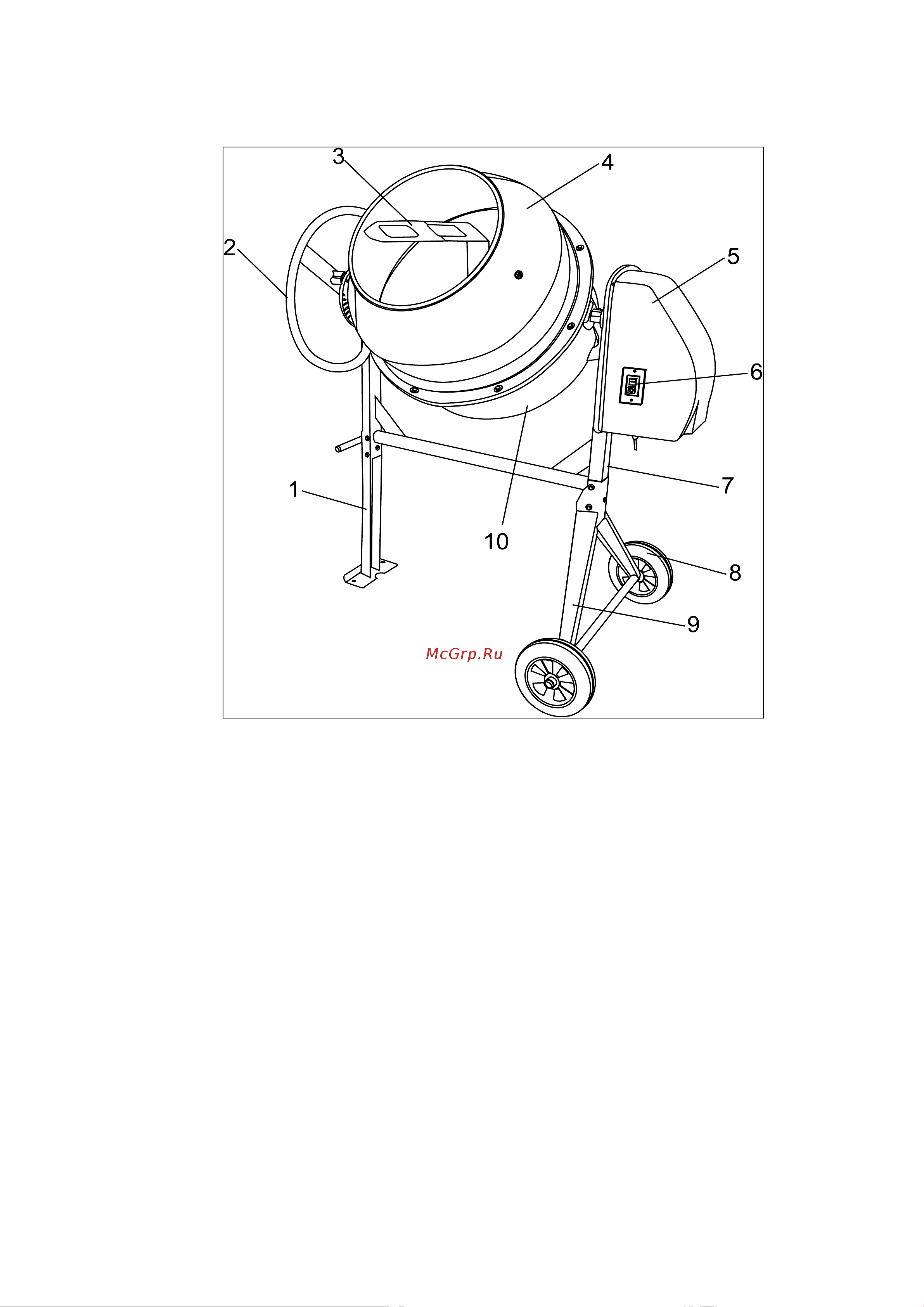

Рис. 4. Общий вид
Внешний вид изделия, может отличаться от представленного на изображении.
1. Передний кронштейн
2. Поворотная рукоятка
3. Лопасти для размешивания
4. Верхний полубак
5. Блок двигателя
6. Выключатель
7. Поперечная балка
8. Колесо
9. Поддерживающая опора
10. Нижний полубак
