Ред. 4
21

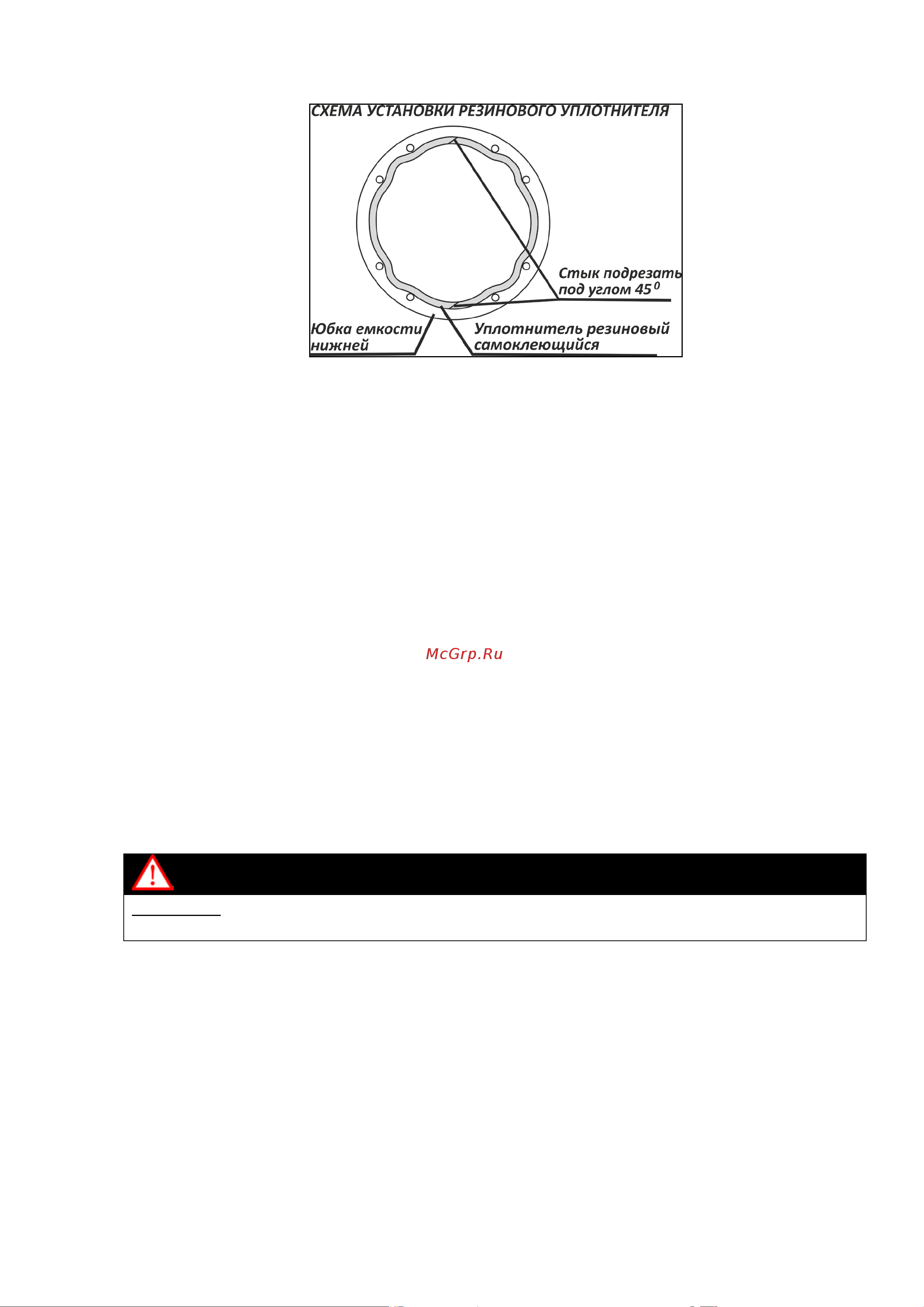

Рис. 9. Схема установки резинового уплотнителя
Перетяжка винтов недопустима!
При монтаже необходимо совместить вертикальную ось
отверстий под лопасти (11) на емкости нижней (2) и емкости верхней
(12). Так же во избежание деформации секторов и появления
повышенного шума при работе бетоносмесителя, затяжку винтов
крепления секторов при сборке изделия производить с небольшим
усилием до полного и равномерного прижатия.
Установить, собранную ёмкость на узел и прикрепить её к скобе
(4) используя шайбы регулировочные (14), шайбы (27,29) и болт (22).
При этом, изменяя толщину пакета шайб регулировочных,
отрегулировать боковой зазор между конической ведущей шестернёй
и секторами (колесом чугунным), добившись бокового зазора 0,5….3
мм., обеспечив тем самым плавное вращение ёмкости
бетоносмесителя. Регулировка зазора обеспечивается щупом для
измерения зазоров.
Окончательную затяжку болта (22) произвести с усилием 60….70
Нм.
Внимание!
Внимание! При сборке изделия допускается смещение зубьев сектора/колеса
чугунного относительно зубьев шестерни от 1 до 5 мм
