Ред. 10

Сборка нижнего полубака.

1. Установите на вал опорный бак подшипников.

Зафиксируйте блок с помощью спирального кольца.

2. С помощью напарника аккуратно установите нижний

барабан на боковые опоры стойки таким образом, чтобы вал блока

подшипников был установлен в разъемы боковых опор. Вал большого

диаметра должен быть размещен со стороны опорной стойки.

3. С каждой из сторон совместите отверстия в боковой опоре

с отверстиями, расположенными в блоке подшипников. Вставьте болт

с шестигранной головкой М8х70 и соедините его с плоской шайбой,

стопорной шайбой и гайкой. С помощью гаечного ключа затяните

соединение.

4. Совместив монтажные отверстия, установите верхний

кронштейн на вал большого диаметра. Вставьте в отверстия болты

(М8Х20) плоские и стопорные шайбы, а затем прикрутите гайки. С

помощью гаечного ключа затяните соединение. В паз вала со стороны

кронштейна установите стопорное полукольцо.

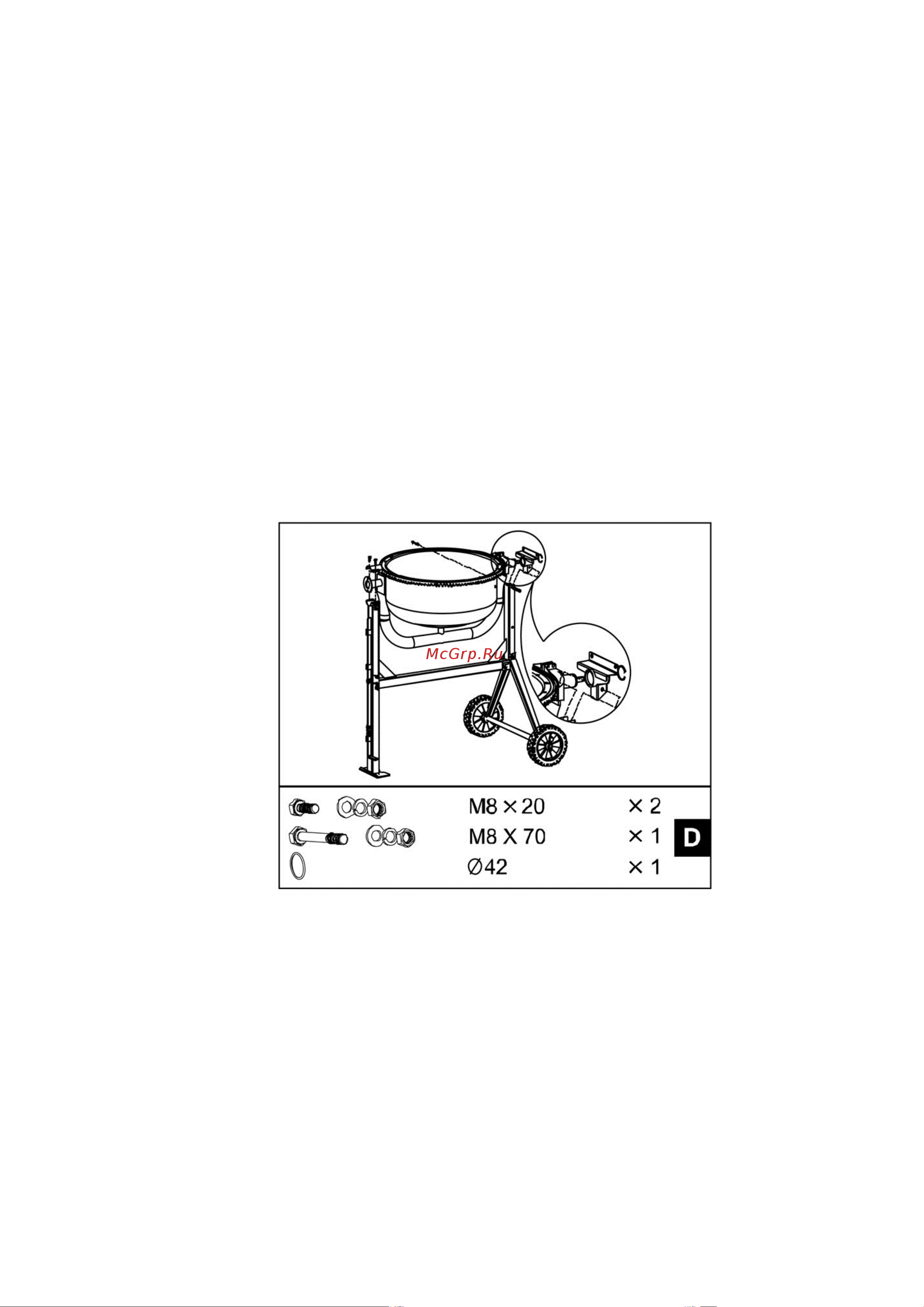

Рис. 6 Установка нижнего полубака

Лопасти для размешивания

Установка смешивающего лезвия.

Установите смешивающие лезвия внутри нижнего барабана, как

это показано на рисунке 7. В основании барабана имеются два

отверстия, предназначенных для крепления болтов с головкой под

крестообразный шлиц (М10Х20). Установите кожаную шайбу, плоскую

шайбу, стопорную шайбу и гайку с внутренней стороны. Кожаная

шайба должна быть установлена непосредственно под лезвием.
