Примечание:

На поверхности верхнего и нижнего барабана имеются стрелки,

используемые для определения корректности установки компонентов

оборудования. В том случае, если у Вас возникли проблемы с

установкой смешивающих лезвий, Вам следует установить верхний

барабан на нижний, и повернуть его до выравнивания стрелок.

Рис.7 Установка лезвий

Установка верхнего полубака

1. Уложите резиновую прокладку на нижний барабан таким

образом, чтобы отверстия в прокладке совпадали с отверстиями в

нижнем барабане.

2. Установите верхний барабан на нижний барабан.

Удостоверьтесь, что стрелки указатели и монтажные отверстия,

имеющиеся в обоих барабанах, совпадают между собой.

3. Используя плоские и стопорные шайбы, закрутите болты с

шестигранной головкой (М8Х16) в имеющиеся отверстия.

Удостоверьтесь, что все болты закручены равномерно.

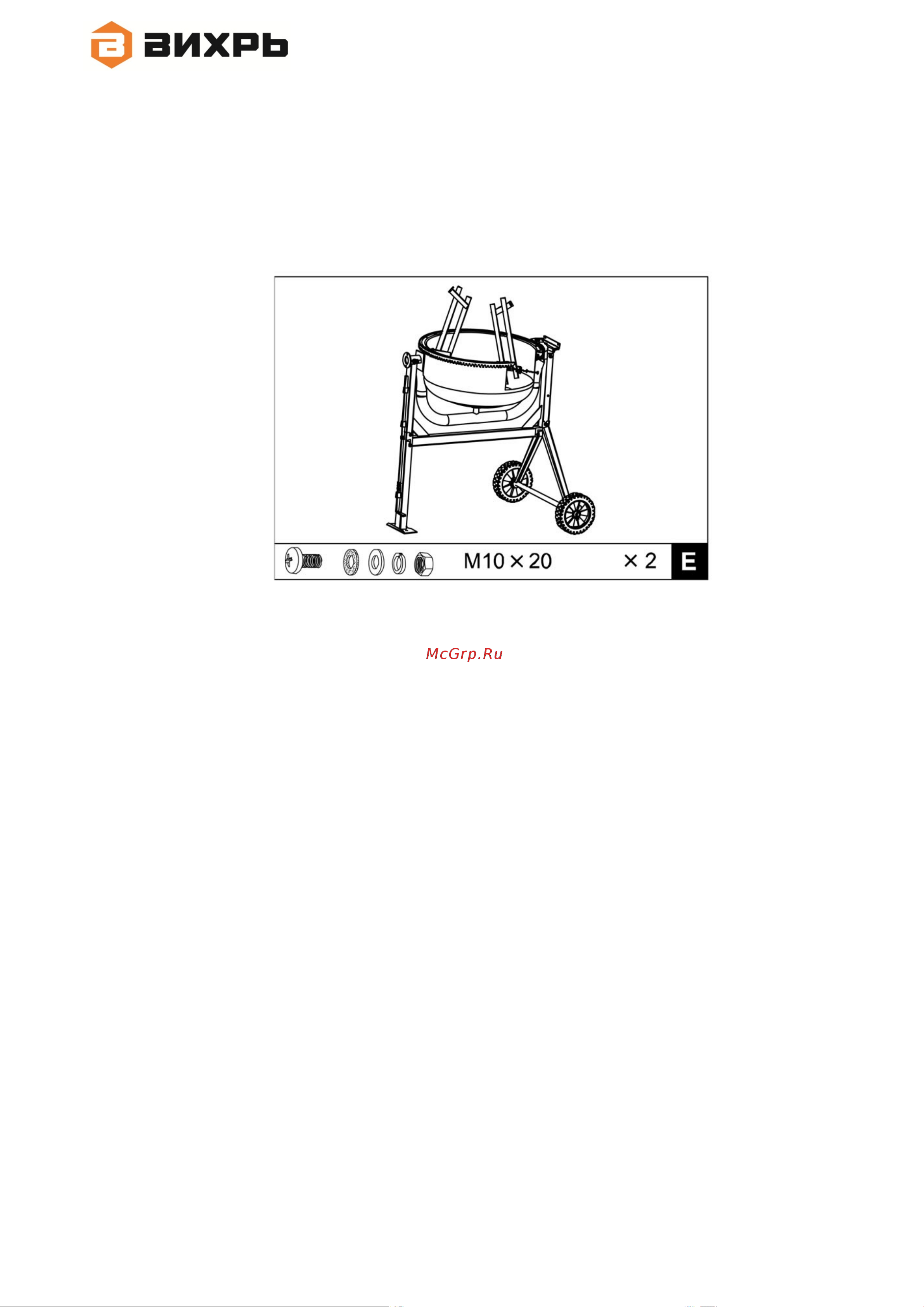

4. Вставьте два винта с головкой под крестообразный шлиц

(М10х20) с внешней стороны верхнего барабана.

5. Кожаная шайба должна быть установлена внутри барабана,

между барабаном и лезвием. Закрепите смешивающие лезвия,

используя плоскую шайбу, пружинную шайбу и гайку.

6. Удостоверьтесь, что смешивающие лезвия надежно

зафиксированы.
