Ред. 4
25

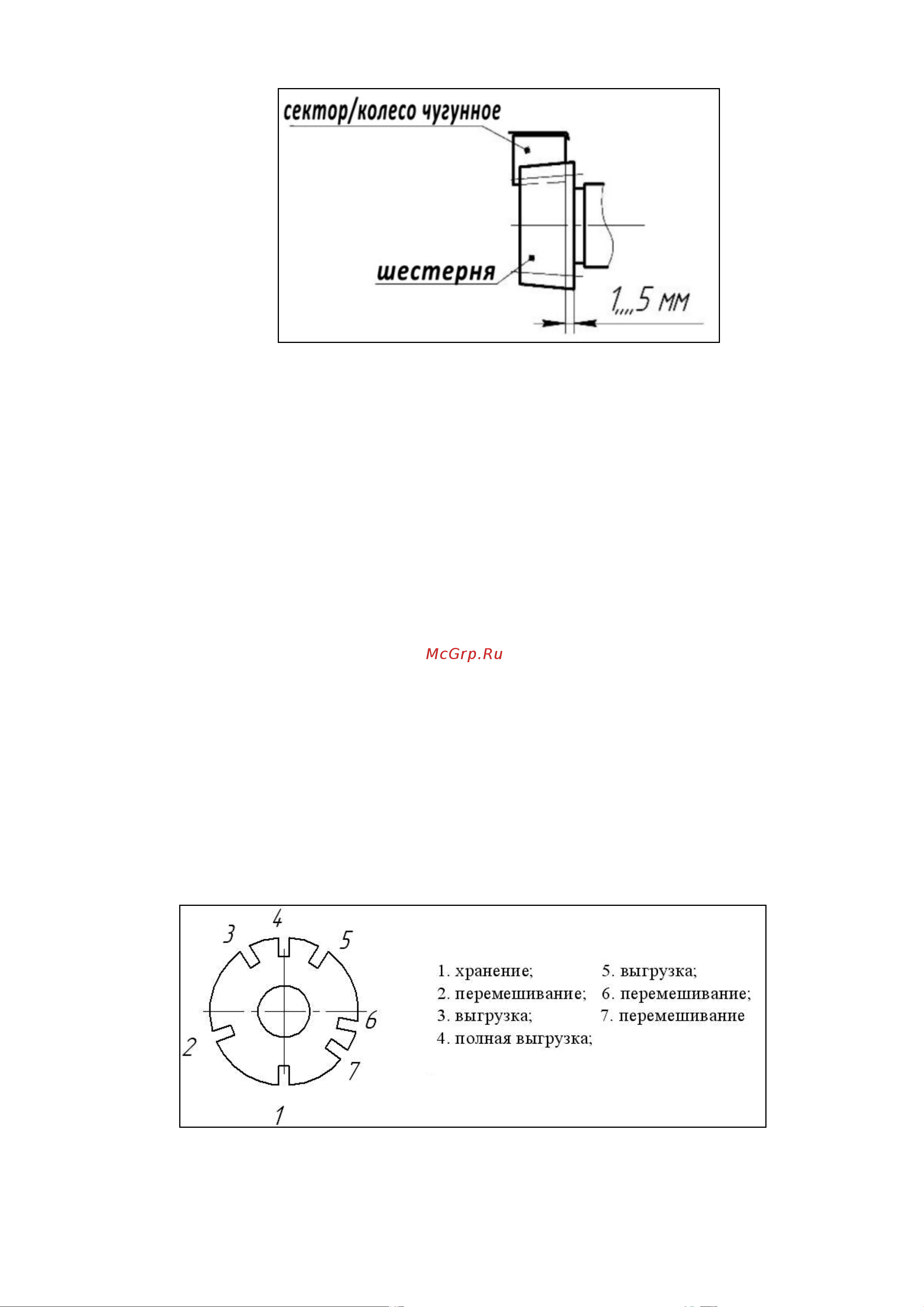

Рис. 13. Допустимый зазор
Установить на скобу (10) диск фиксатора в сборе (1) с помощью
двух болта (24), шайб (29,33) и гайки (27).
Установить колесо поворотное (5) на скобу (10) с помощью двух
болтов (22) и гаек (35).
Преодолевая усилие пружины (17), оттянуть фиксатор (4) вниз и
повернуть емкость на удобный угол. Прикрепить лопасти (6) к емкости
нижней (8) и емкости верхней (19), с помощью болтов (22), шайб (13) и
гаек (35), при этом, шайбы установить с наружной стороны ёмкостей.
7. ЭКСПЛУАТАЦИЯ
Включение/ выключение бетономешалки.
Нажмите зеленую кнопку выключателя на блоке двигателя для
включения бетономешалки. Для выключения – нажмите красную
кнопку выключателя.
Порядок работы с бетономешалкой.
- Установите бетономешалку на горизонтальную поверхность
- Выставьте ёмкость бетономешалки на выбранный угол диска
фиксатора в сборе (5) (поз. 2, 6, 7, диска фиксатора см. рисунок)
Рис. 14. Положение фиксатора
