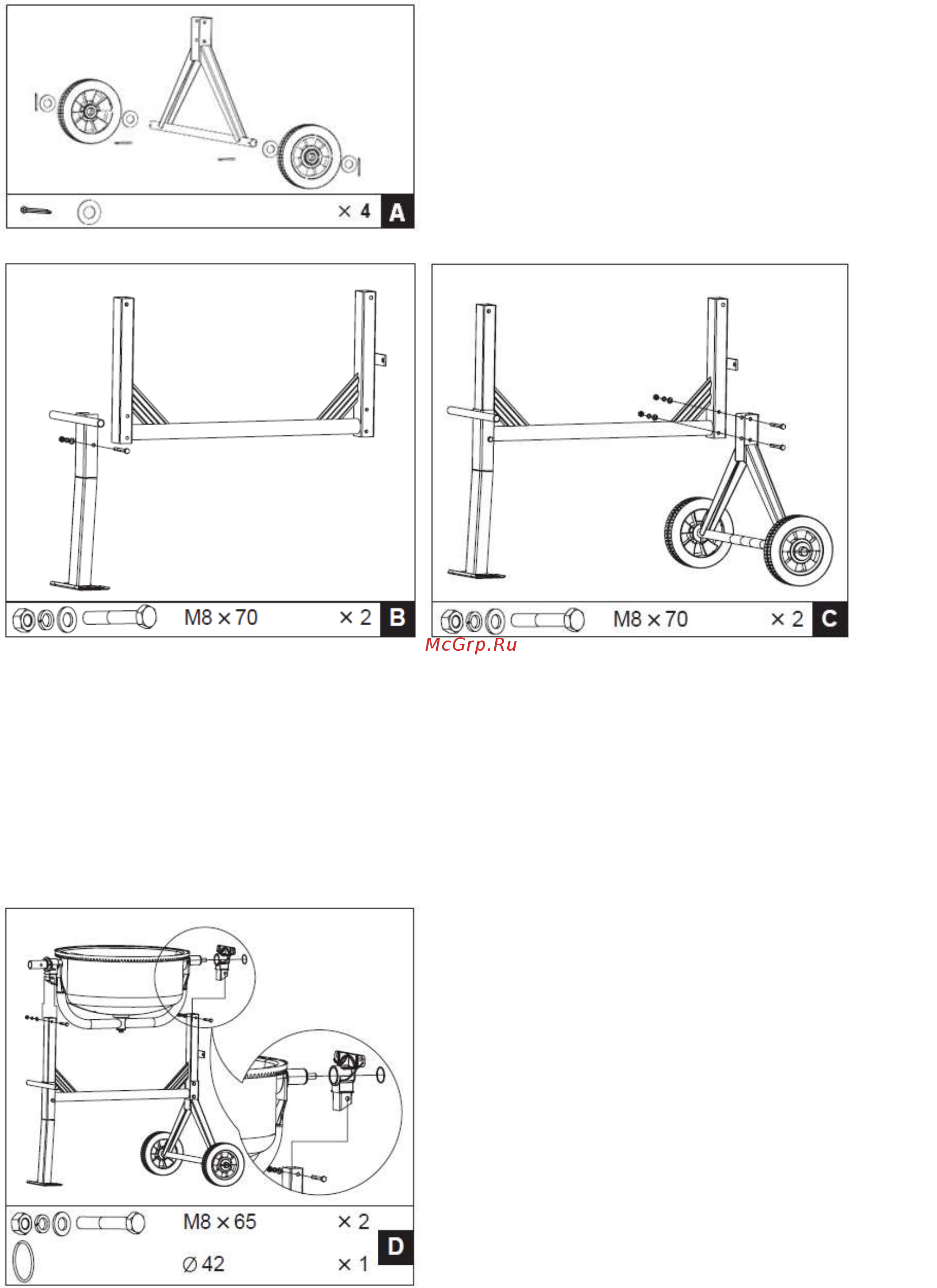

IV. ИНСТРУКЦИЯ ПО СБОРКЕ.

НИЖНИЙ БАРАБАН.

1. Вставьте шплинт в каждое ближнее к центру

отверстие в оси, наденьте на ось шайбы с обеих

сторон, затем наденьте колёса, затем ещё шайбу

с каждой стороны и ещё по шплинту с наружной

стороны.

Отогните концы шплинтов.

2. К раме, лежащей на боку, прикрепите

опорную ногу, как показано на рисунке.

Вставьте 2 болта М8х70 с шестигранной

головкой в отверстия с одной стороны,

затем поставьте плоские шайбы,

стопорные шайбы и гайки. Затяните.

3. Поверните раму и прикрепите кронштейн с

осью и колёсами таким же способом.

4. Убедитесь что все болты и гайки затянуты.

1. Надвиньте подшипниковый узел на вал.

Застопорите его спиральным кольцом Φ42мм.

2. С помощью двух помощников осторожно

установите нижний барабан с опорным

коромыслом на боковые опоры станины, как

показано на рисунке, таким образом, чтобы

подшипниковые узлы вошли в пазы, сделанные в

боковых опорах. Вал большего диаметра должен

быть со стороны ножки станины.

3. С каждой стороны совместите отверстие в

боковой опоре с отверстие в подшипниковом

узле и вставьте болт М 8X65 с шестигранной

головкой, затем одеть плоскую шайбу,

стопорную шайбу и гайку. Затяните ключом.
