ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ.

ВЕРХНИЙ БАРАБАН.

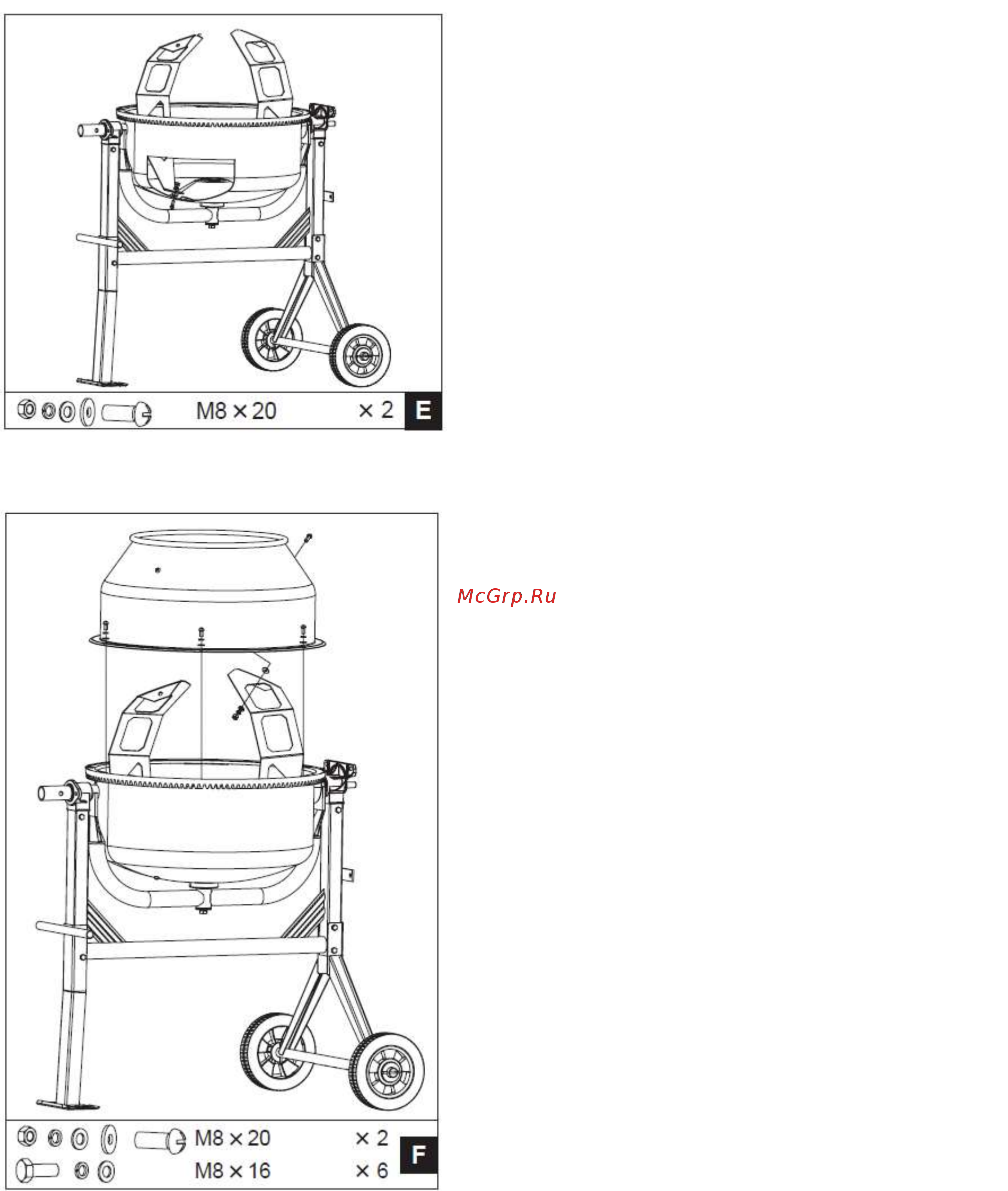

Смонтируйте смесительные лопасти внутри

нижнего барабана, как показано на рисунке,

предварительно с люфтом. В донной части

барабана имеются два отверстия, в которые

вставляются снаружи болты М8х20. Изнутри на

них надевается кожаная шайба, плоская шайба,

стопорная шайба и навинчивается гайка, но не до

конца. Кожаная шайба помещается между

лопаткой и барабаном.

ПРИМЕЧАНИЕ: На верхней и нижней частях

барабана нанесены две стрелки, чтобы обозначить

их взаимное расположение. Если возникнут

трудности при позиционировании смесительных

лопаток, то лучше временно установить верхнюю

часть барабана поверх нижней и поворачивая её

совместить стрелки.

1. Установите верхний барабан на нижний над

ободом таким образом, чтобы совместились

монтажные отверстия, а также стрелки в обоих

частях.

2. вверните шестигранный болт М8х16 с пружиной

и плоской шайбой в каждое из 6 резьбовых

отверстий в узле обод/зубчатый венец.

Выполняйте процесс затягивания гаек

последовательно.

3. Прикрепите смесительные лопатки к верхнему

барабану с помощью двух винтов М8х20 с

крестовой головкой снаружи через отверстия в

барабане.

4. Кожаная шайба должна быть установлена

внутри между барабаном и лопаткой. Закрепите

смесительные лопатки изнутри, используя

плоскую шайбу, стопорную шайбу и гайку.

5. И наконец, убедитесь, что и верхнее, и нижнее

крепления лопатки затянуты.
