ОПРОКИДЫВАЮЩЕЕ КОЛЕСО.

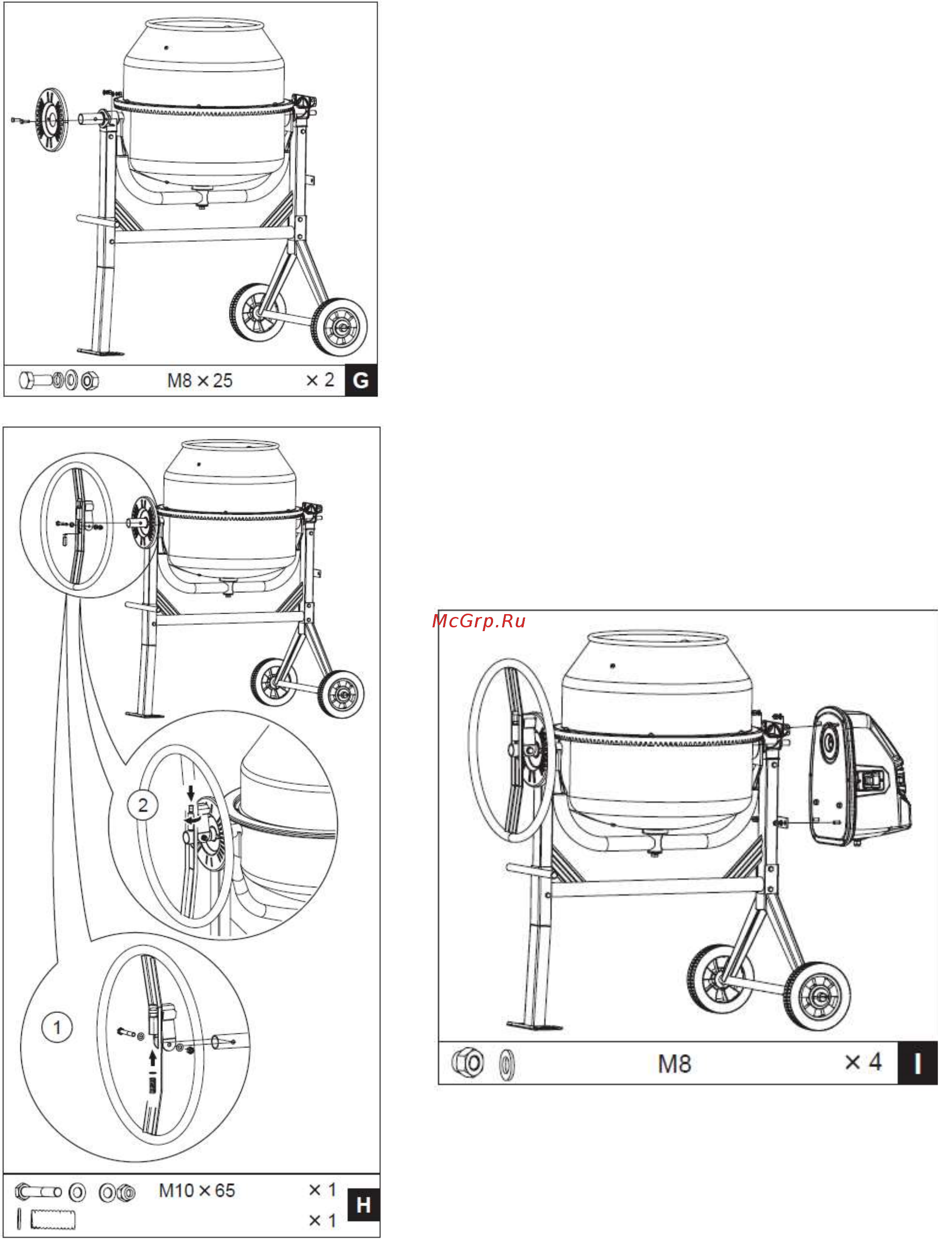

1. Надвиньте фиксирующую тарелку на вал

большего диаметра со стороны ножки рамы ободом

вовнутрь, как показано на рисунке.

Закрепите двумя болтами М8х25, каждый с гайкой,

стопорной и плоской шайбами.

2. Вставьте пружину с шайбой наверху во втулку в

опрокидывающем колесе.

Сдвиньте колесо до большего диаметра вала до тех

пор, пока отверстие в кронштейне не совпадёт с

просверленным отверстием.

Вставьте шестигранный болт М10х65 вместе с

плоской шайбой и закрутите гайку вместе с

плоской шайбой с другой стороны.

Заверните гайку напротив кронштейна достаточно

туго, так чтобы колесо могло вращаться.

Завинтите винт М10х40 с цилиндрической головкой

для регулировки натяжения пружины.

ПРИМЕЧАНИЕ: Колесо должно иметь

возможность качаться вокруг болта, чтобы зуб

кронштейна мог входить в зацепление с пазами в

фиксирующей тарелке и выходить из зацепления.

РЕДУКТОР.

Совместив шпоночные пазы, надвиньте

коробку с редуктором на вал-шестерню.

Закрепите коробку на раме четырьмя гайками

М8 и четырьмя плоскими шайбами.
