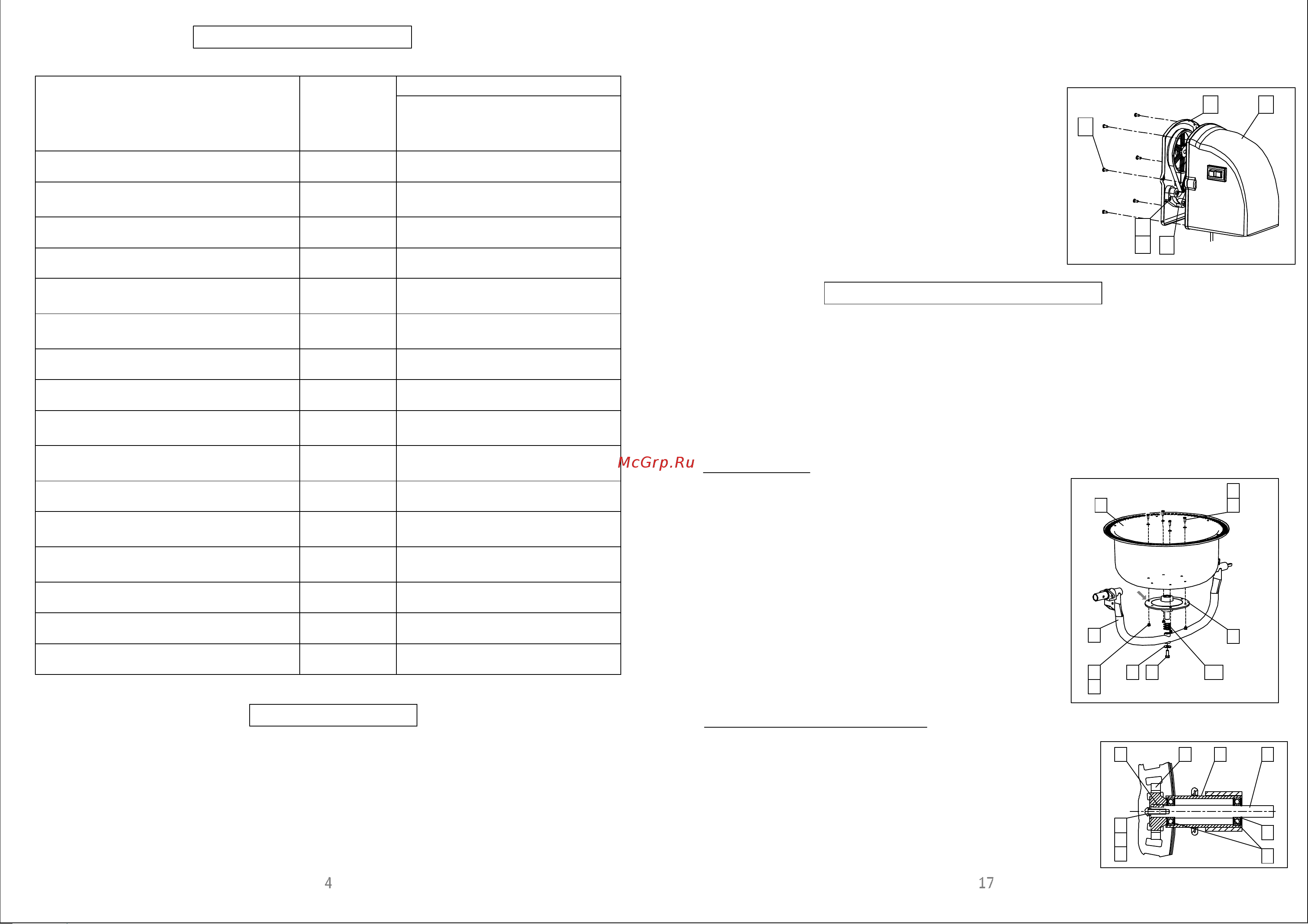

Необходимо следить за состоянием натяжения ремня. Об ослаблении натяжения можно судить
по снижению частоты вращения смесительного барабана. Частота вращения для данного
электропривода должна составлять приблизительно 29,5об/мин.
4
5
3
1 2
6
Так как производитель не может гарантировать наличия у пользователя бетоносмесителя профес-
сиональных навыков для осуществления ремонта, а так же знания требований по безопасности труда по
выполнению ремонта все работы по ремонту должны осуществляться в условиях специализированных
сервисных мастерских.
В процессе ремонта применяйте только оригинальные запасные части. Все сведения о проведенных
ремонтах заносятся в паспорт бетоносмесителя, с данными о организации ,производившей ремонт.
Решение о целесообразности дальнейшего использования бетоносмесителя принимает сервисная
мастерская. В отдельных случаях решение согласовывается с заводам изготовителем.
13. ТРЕБОВАНИЯ К ПРОВЕДЕНИЮ РЕМОНТА
Замена дна ёмкости
1
2
4
3
5
В бетоносмесителе используются закрытые подшипники, в
которых находится смазка, рассчитанная на весь срок службы.
6
7
8
9 10
В данном бетоносмесителе металлическим венцом является
обод дна ёмкости с пробитыми в нем отверстиями. При наличии
недопустимых дефектов металлический венец требует замены.
Небходимо открутить 4 болта поз.4, снять дно поз.1. Покрыть гер-
метиком поверхность фланца поз.2, затем установить новое дно,
скрепить крепежом поз.4,5,6,7 через те же отверстия. Проверить
зацепление венца с шестерней и затяжку крепления.
При незначительном износе венца возможно отрегулировать
зубчатое зацепление путём изменения количетва регулировочных
шайб поз.10. Для этого нужно отвернуть болт поз.8 ключом S17,
вынуть вал из стакана траверсы поз.3, добавить/убрать шайбы
поз.10, установить барабан в сборе с валом обратно в стакан,
проверить зубчатое зацепление, сделав полный оборот барабана.
Замена шестерни и подшипников привода.
Замену приводной шестерни и подшипников привода производить
при снятом барабане смесительном. Так же необходимо снять привод.
Отвернуть винт поз.6, снять шайбы поз.7,8 .Используя съёмник, снять
шестерню поз.2. Проверить состояние зубьев шестерни, при необходи-
мости заменить.
Если требуется замена подшипников, то далее нужно снять шпонку
поз.9, используя щипцы для стопорных колец, вынуть кольцо поз.5.
1
2
3
4
5
6
7
8
9
При ослаблении натяжения ремня в процессе работы необходи-
мо обесточить бетоносмеситеь, выдернув сетевую вилку.
Вывернуть саморезы поз.3, крепящие крышку привода (см.рис),
открыть его, ослабить затяжку болтов поз.4 c шайбами поз.5 и
осуществить натяжение, переместив опору с закрепленным
электродвигателем поз.6 по пазам крышки вниз.
Завернуть болты поз.4 , закрыть крышку привода, закрутить
саморезы.
Таблица 2
Наименование показателей
Геометрический объём ,
±
15%
Объём по загрузке сухих компонентов смеси,
±
10%
Объём готового замеса бетонной смеси,
±
10%
Время перемешивания, не более
Крупность заполнителей, не более
Напряжение питающей сети
Частота переменного тока
Номинальная мощность электродвигателя, не более
Привод опрокидывания
Габаритные размеры, не более
Длина
Ширина
Высота
Масса, не более
Удельные энергозатраты
Эквиваленный уровень звука,не более
Единица
измерения
л
л
л
с
мм
В
Гц
Вт
мм
мм
мм
кг
Вт /л
дБА
Значение
63
45
40
120
40
220
50
300
ручной
1090
548
910
22,7
0,362
80
3 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
4 КОМПЛЕКТ ПОСТАВКИ
Бетоносмеситель поставляется потребителю в частично разобранном виде, упакованным в
коробку из гофрокартона.
Бетоносмеситель согласно спецификации 1 шт
Упаковочная коробка 1 шт
Паспорт 1 шт
