Компрессор с прямой передачей безмасляный AC-180-24-OFS (ID 0320),

артикул 3 01 01 052

16 21

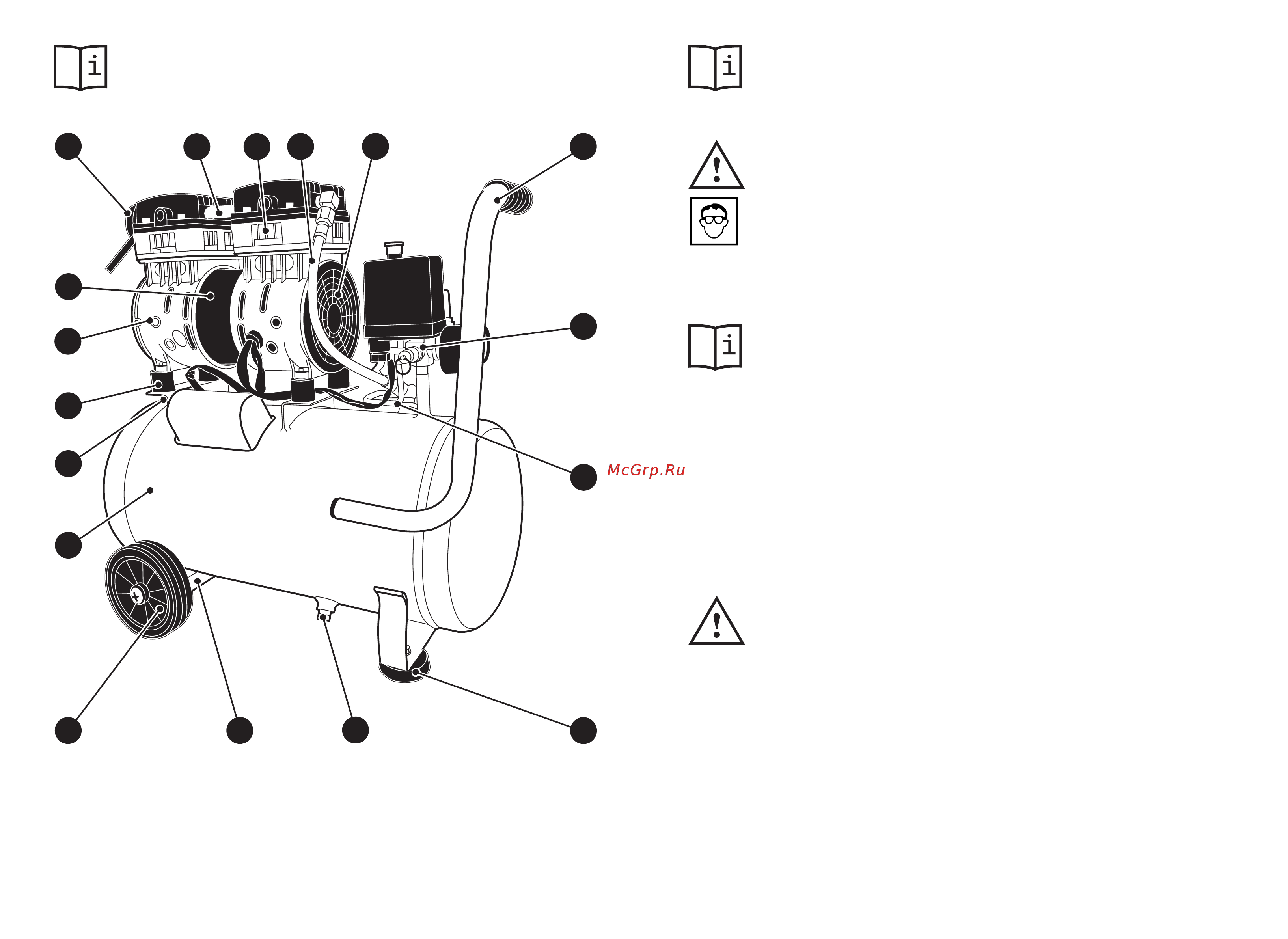

Рисунок 1 — Общий вид компрессора

Устройство компрессора

ВНИМАНИЕ! При эксплуатации компрессора

надевайте удобную одежду, специальные за

щитные очки и прочную обувь на нескользя

щей подошве.

Подготовка к работе и эксплу-

атация компрессора

Подготовка компрессора к работе

• Откройте коробку, в которую упакован компрессор. Проверь-

те комплектность компрессора и отсутствие видимых механиче

ских повреждений.

• Установите компрессор на ровное, твердое и горизонтальное

основание в сухом, вентилируемом помещении, защищенном

от воздействия атмосферных осадков. Для обеспечения венти

ляции и охлаждения нагретых узлов, компрессор должен нахо

диться на расстоянии не менее 1 м от стен помещения.

• На период транспортирования и хранения с компрессора мо-

гут быть сняты некоторые узлы и детали (колеса, виброопора,

воздушный фильтр). Используя рисунки настоящей инструкции

и схему сборки, установите на компрессор снятые узлы и дета-

ли.

Подключение компрессора к источнику электропитания и

подключение потребителей сжатого воздуха

• Убедитесь, что на компрессоре установлено защитное ограж-

дение вентиляторов 11, и кнопка пуска 21 находится в выключен

ном положении (см. рис. 1, 2 и схему сборки). Положение кнопки

пуска 21:

— верхнее положение «

Включено»;

— нижнее положение «

Выключено».

• Подключите вилку кабеля электропитания 19 к заземленной

розетке электрической питающей сети (220 В, 50 Гц). Для за

щиты электрооборудования компрессора и электропроводки

от перегрузок и короткого замыкания, на электрическом щите

подключения данной линии необходимо применять плавкие

предохранители или автоматические выключатели на 16 А.
