Компрессор с прямой передачей безмасляный AC-180-24-OFS (ID 0320),

артикул 3 01 01 052

20 17

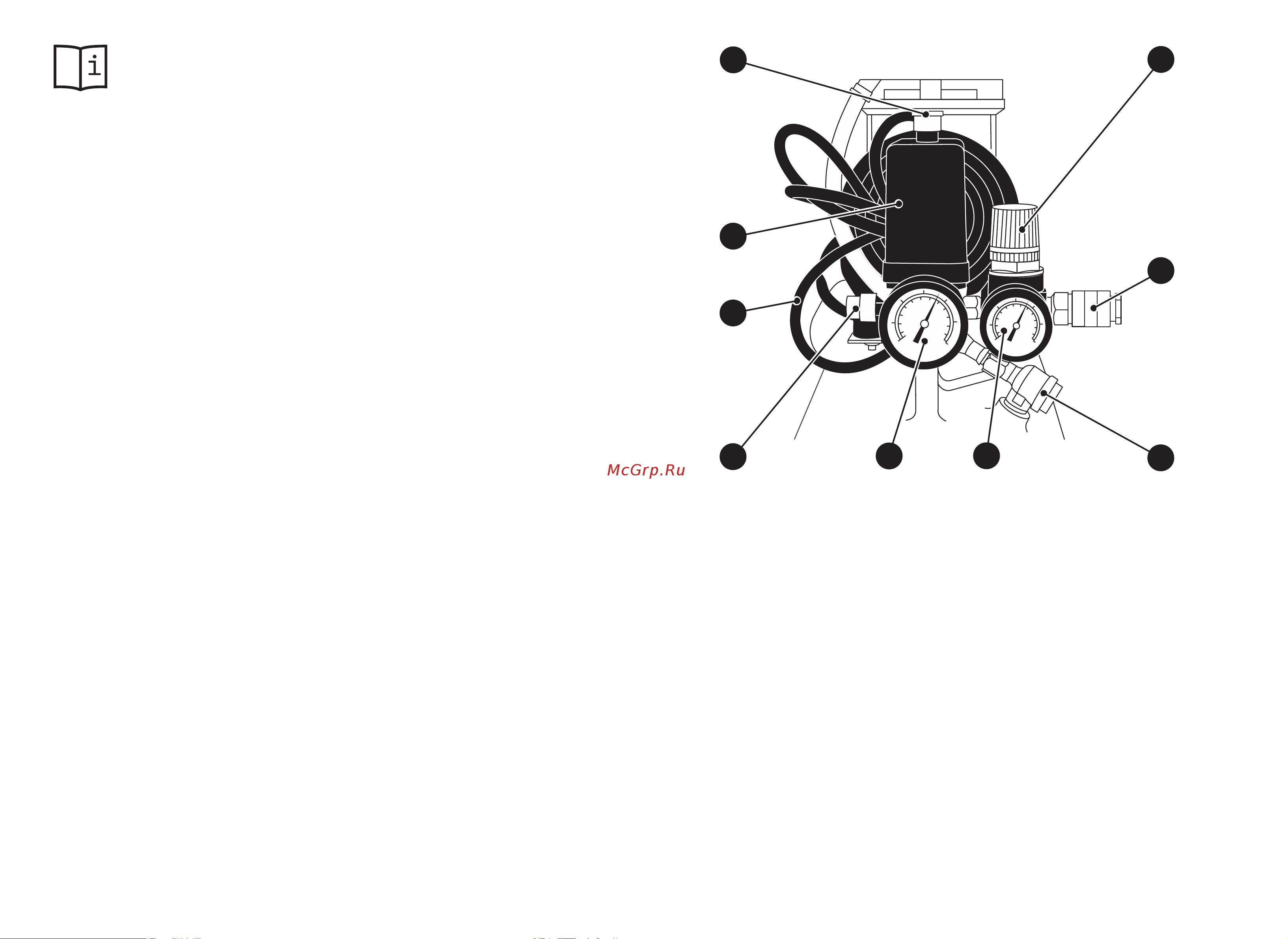

Рисунок 2 — Блок управления и узлы компрессора

1. Колесо (2 шт.)

2. Ресивер

3. Уголок (2 шт.)

4. Опора резиновая (4 шт.)

5. Блок компрессорный

6. Электродвигатель

7. Фильтр воздушный

8. Трубка (2 шт.)

9. Блок поршневой (2 шт.)

10. Трубопровод нагнетательный

11. Вентилятор (2 шт.)

12. Рукоятка

13. Блок управления компрессором

14. Трубка разгрузочная

15. Виброопора (1 шт.)

16. Кран (клапан) слива конденсата

17. Ось

18. Клапан предохранительный

19. Кабель электропитания с вилкой

20. Реле давления

21. Кнопка пуска

22. Регулятор давления

23. Переходник быстроразъемный

(кран)

24. Клапан обратный

25. Манометр давления сжатого возду

ха на выходе из компрессора

26. Манометр давления сжатого возду

ха в ресивере

• К переходнику быстроразъемному (крану) 23 подключают шту-

цер шланга подачи сжатого воздуха потребителю.

• Визуальный контроль давления сжатого воздуха в ресивере 2

и на выходе из компрессора осуществляют по показаниям ма

нометров 26 и 25 соответственно.

• Принцип работы компрессора заключается в следующем:

— после подключения вилки кабеля электропитания 19 к элек

тросети и включения компрессора с помощью кнопки пуска 21,

вал электродвигателя 6 начинает вращаться. Крутящий момент

от электродвигателя 6 передается на кривошипно-шатунные

механизмы двух синхронно работающих поршневых блоков 9.

Кривошипно-шатунные механизмы преобразуют вращательное

движение вала электродвигателя 6 в возвратно-поступатель-

ное движение тарельчатых поршней в цилиндрах поршневых

блоков 9, осуществляющих рабочие циклы компрессора;

— атмосферный воздух через воздушный фильтр 7 всасывает-

ся в первый поршневой блок 9 (слева) и одновременно через

трубки 8 во второй поршневой блок 9. В поршневых блоках 9

одновременно происходят рабочие циклы (всасывание, сжатие

и нагнетание). Синхронную работу и последовательное чере

дование рабочих циклов поршневых блоков 9 обеспечивают

встроенные пластинчатые клапаны открытия и закрытия. Да

лее, из второго поршневого блока 9 по нагнетательному трубо

проводу 10 сжатый воздух поступает в ресивер 2;

— при достижении в ресивере 2 максимального рабочего дав

ления сжатого воздуха, реле давления 20 размыкает электри

ческую цепь питания электродвигателя 6, т.е. останавливает

компрессор. При падении давления сжатого воздуха в ресиве

ре 2 ниже величины настройки реле давления 20 (выполненной

изготовителем), происходит замыкание электрической цепи пи

тания электродвигателя 6, т.е. происходит запуск компрессора.

Таким образом, осуществляется запуск и остановка компрессо

ра, т.е. его циклическая работа в автоматическом режиме. В та

ком режиме компрессор будет работать до тех пор, пока кнопка

пуска 21 на блоке управления 13 не будет приведена в выклю

ченное положение.
