19

11.3 Прокладки

1.

Снимите корпус впускного клапана в

соответствии с шагами, описанными в главе

11.2.

2.

Нет необходимости снимать выпускной

клапан.

3.

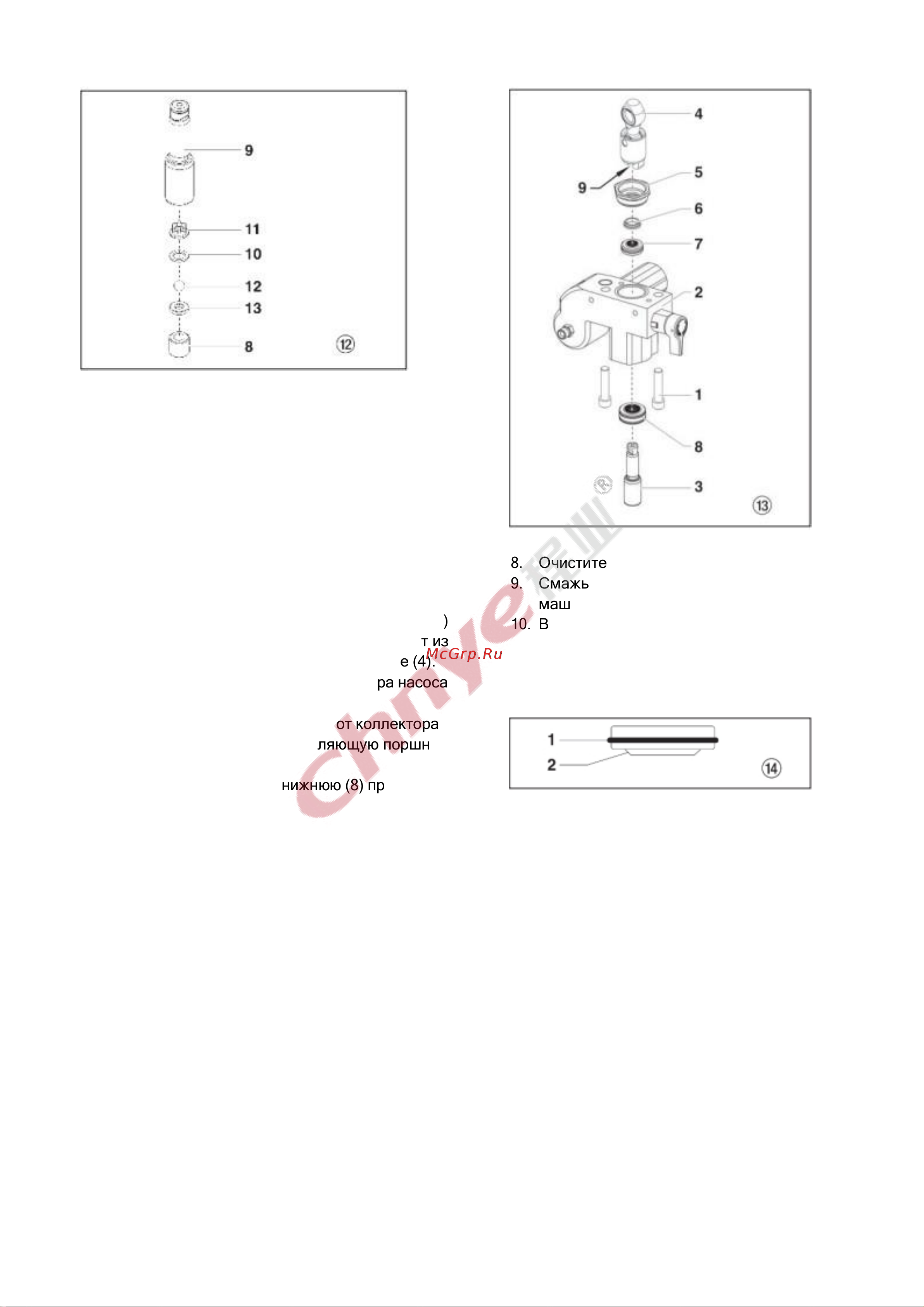

Отвинтите оба винта головки блока

цилиндров (рис. 13, пункт 1) от коллектора

насоса (2) с помощью шестигранного ключа с

торцевой головкой a3/8 дюймов.

4.

Сдвигайте коллектор насоса (2) и поршень (3)

вперед до тех пор, пока поршень не выйдет из

Т-образного паза (9) на ползунке в сборе (4).

5.

Вытолкните поршень (3) из коллектора насоса

(2).

6.

Отвинтите стопорную гайку (5) от коллектора

насоса (2) и снимите направляющую поршня

(6).

7.

Снимите верхнюю (7) и нижнюю (8) прокладки

8.

Очистите коллектор насоса (2).

9.

Смажьте верхнюю (7) и нижнюю (8) прокладки

машинной смазкой.

10.

Вставьте верхнюю прокладку (рис. 14) с

уплотнительным кольцом (1) и выступающим

наконечником (2).

11.

Вставьте нижнюю прокладку (рис. 15) со

скошенной кромкой (1), обращенной вверх.

12.

Вставьте направляющую поршня (рис. 13,

пункт 6) в гайку повторной установки (5).

Вверните стопорную гайку (5) в коллектор

насоса (2) и затяните вручную.

13.

Вставьте установочный инструмент (входит в

комплект сменных прокладок) для поршня (3)

на поршень.

14.

Смажьте установочный инструмент и поршень

(3) машинной смазкой.
