Направьте поршень (3) через нижние

прокладки (8) в коллектор насоса (2).

Используя резиновый молоток, слегка

постучите по поршню (3) снизу, пока он не

появится над коллектором насоса.

16.

Снимите установочный инструмент с поршня

(3).

17.

Осторожно затяните стопорную гайку (5)

регулировочным ключом

18.

Вставьте верхнюю часть поршня (3) в Т-

образный паз (9) на ползунке в сборе (4).

19.

Расположите коллектор насоса (2) под

корпусом редуктора и поднимите его до упора

в корпус редуктора.

20.

Присоедините коллектор насоса (2) к корпусу

редуктора.

21.

Коллектор винтового насоса (2) плотно

прилегает к корпусу редуктора.

22.

Смажьте уплотнительное кольцо (рис. 11,

пункт 6) между коллектором насоса (2) и

корпусом впускного клапана машинной

смазкой. Привинтите корпус впускного

клапана к коллектору насоса.

23.

Вставьте колено на сифонном узле в днище

корпуса штока толкателя. Вставьте стопорный

зажим в паз внутри корпуса педального

клапана, чтобы закрепить сифонный узел в

нужном положении. Поместите возвратную

трубку поверх фитинга возвратной трубки и

закрепите зажимом.

24.

Установите переднюю крышку.

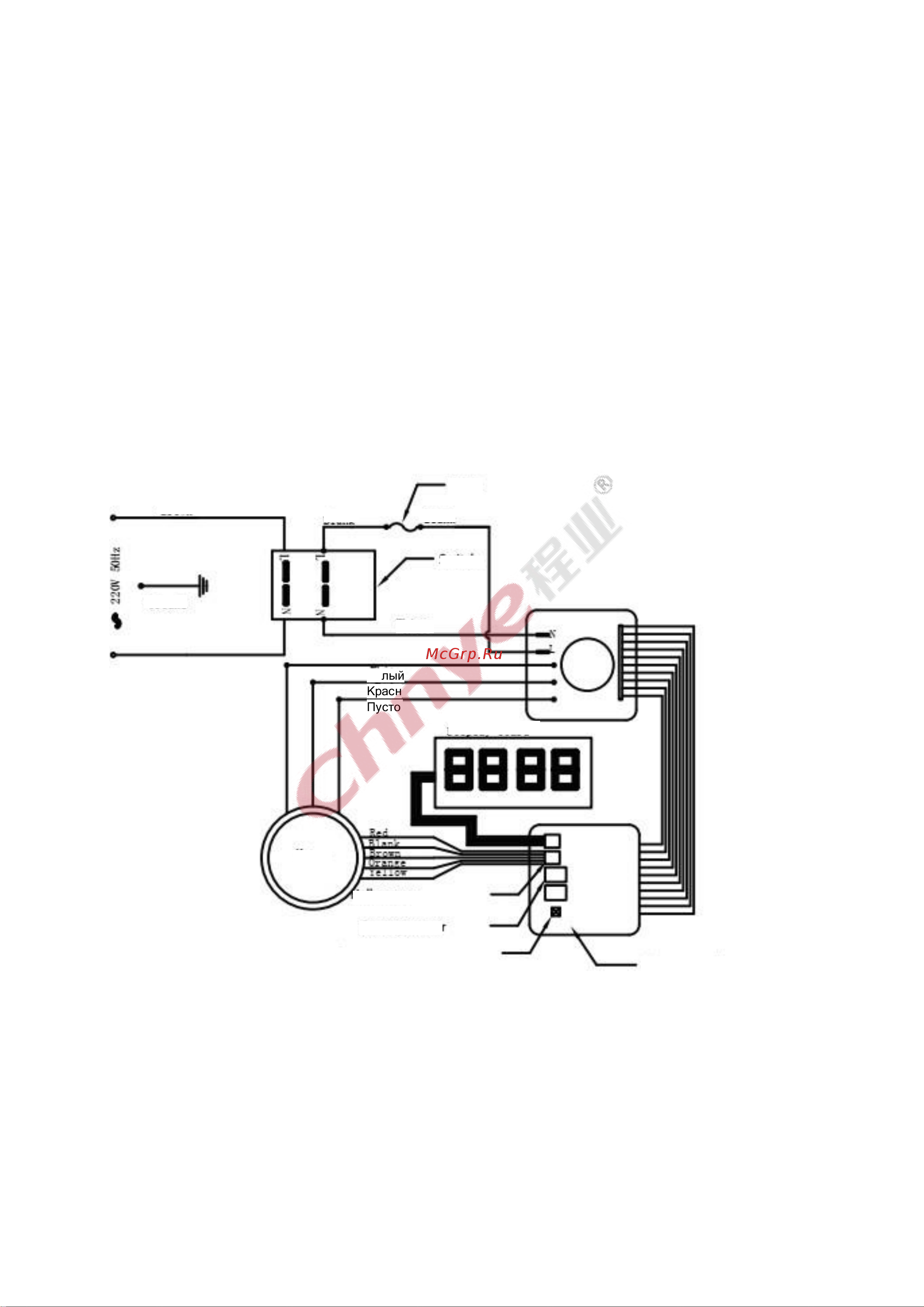

11.4 Схема подключения CY-2300

Коричн

Пусто Пусто

Перек

Зазем

Белый

Белый

Красн

Пусто

Табло

Двигат

Датчик Холла

Потенциометр

Датчик давления

Контроллер двигателя
