стр.2
4. Устройство и принцип работы
4.1. Корпус панели управления состоит из основания и крышки (Рис.1). На
основании установлен вводной автомат, коммутатор нагрузки и монтажные
колодки. На крышке установлена плата управления. Крышка крепится
к основанию четырьмя винтами. Корпус панели изготовлен из листового
металла толщиной 1 мм и окрашен полимерной краской. На передней панели
расположены вводной автомат, регуляторы температуры воды и воздуха,
светодиоды «СЕТЬ» и «НАГРЕВ».
4.2. При включении первой секции вводного автомата в положение «ВКЛ»
загораются светодиоды «СЕТЬ» и «НАГРЕВ», подается напряжение на
схему управления, срабатывает коммутатор нагрузки КМ и подключается
первая ступень мощности электроводонагревателя. Происходит разогрев
теплоносителя в системе отопления и соответственно повышается
температура воздуха в помещении, где установлен датчик температуры
воздуха. Разогрев теплоносителя происходит до тех пор, пока температура
теплоносителя в системе не достигает установленного уровня, при этом
происходит отключение электроводонагревателя и остывание системы на
несколько градусов. Температура, до которой остывает теплоноситель,
на 3-5°С ниже установленной регулятором на передней панели. Если при
разогреве теплоносителя в системе температура воздуха в помещении достигла
установленного уровня ранее чем температура теплоносителя достигает
уровня отключения, то также происходит отключение водонагревателя и
остывание системы. В дальнейшем происходит периодическое включение
и отключение водонагревателя с частотой, зависящей от теплоемкости
системы и обогреваемых помещений. При включении секций вводного
автомата, обозначенных «2» и «3», подключаются дополнительно вторая и
третья ступени мощности электроводонагревателя. При выборе количества
задействованных ступенек мощности можно руководствоваться максимальной
нагрузкой на электросеть, внешней температурой воздуха, необходимой
температурой теплоносителя в системе, температурой воздуха в помещении.

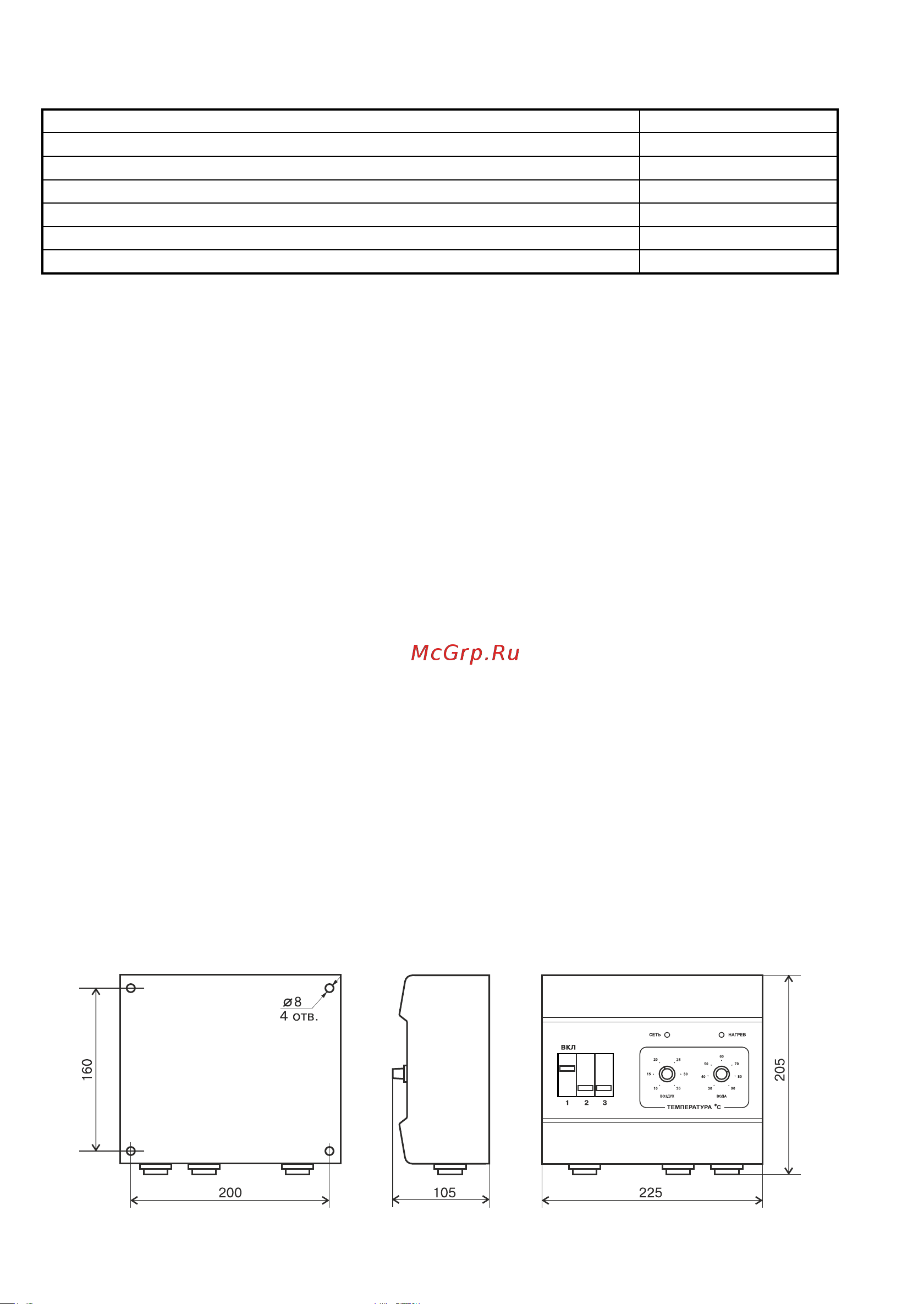

Рис.1 Габаритные и установочные размеры панели управления
3. Комплект поставки
Таблица 2
Наименование Количество, шт
Панель ПУ ЭВТ-И1 1
Паспорт 1
Датчик температуры воды 1
Датчик температуры воздуха 1
Потребительская тапа 1
Внешний термостат* 1
*Поставляется по отдельному заказу
стр.7
10.Гарантии изготовителя
10.1. Предприятие-изготовитель гарантирует:
• Соответствие характеристик панели управления паспортным данным;
• Надежную и безаварийную работу панели управления при условии
соблюдения всех требований настоящего паспорта, квалифицированного
монтажа и правильной эксплуатации, а также соблюдение условий
транспортирования и хранения;
• Безвозмездную замену вышедших из строя деталей в течение гарантийного
срока при соблюдении условий, указанных в настоящем паспорте.
10.2. Гарантийный срок работы панели управления устанавливается 12
месяцев со дня реализации торгующей организацией, если дату продажи
установить невозможно, этот срок исчисляется со дня изготовления.
Срок службы панели управления 6 лет.
10.3. Рекламации на работу панели управления не принимаются, бесплатный
ремонт и замена панели управления не производится в случаях:
• Если не оформлен талон на установку;
• Параметры питающей сети не соответствуют значениям, указанным в
п.2.2.;
• Если отсутствует заземление панели управления;
• Несоблюдения потребителем правил эксплуатации и обслуживания;
• Небрежного хранения и транспортировки панели управления как
потребителем, так и любой другой организацией;
• Самостоятельного ремонта панели управления потребителем;
• Возникновения дефектов, вызванных стихийными бедствиями,
преднамеренными действиями, пожарами и.т.п;
• Использование панели управления не по назначению.
10.4. При выходе из строя панели управления предприятие-изготовитель
не несет ответственности за остальные элементы системы, техническое
состояние объекта в целом, в котором использовалось данное изделие, а
также за возникшие последствия.
Изделие, утратившее товарный вид по вине потребителя, обмену по
гарантийным обязательствам не подлежит.
По вопросам качества панели управления обращаться на предприятие-
изготовитель по адресу: Россия, Красноярский край, г. Красноярск, ул.
Калинина 53А,
ООО ТПК «Красноярскэнергокомплект» тел.(391)247-77-77, www.zota.ru.
Служба технической поддержки: тел.(391)268-39-09, e-mail: service@zota.ru.
