стр.6
9. Техническое обслуживание
9.1. Необходимо периодически очищать панель и ее элементы от пыли и
грязи.
9.2. Осмотр панели производить не реже одного раза в месяц, а также
перед каждым включением после длительного простоя. При необходимости
подтягивать винты электрических соединений для исключения ослабления
контактов. Ослабление контактов электрических соединений может привести
к перегреву и возгоранию силовых цепей.
9.3. Ремонт и замену элементов должны проводить квалифицированные
специалисты и только при снятом напряжении на вводе и отключённом водном
автомате.
Рис.3 Плата ПУ ЭВТ И1
стр.3

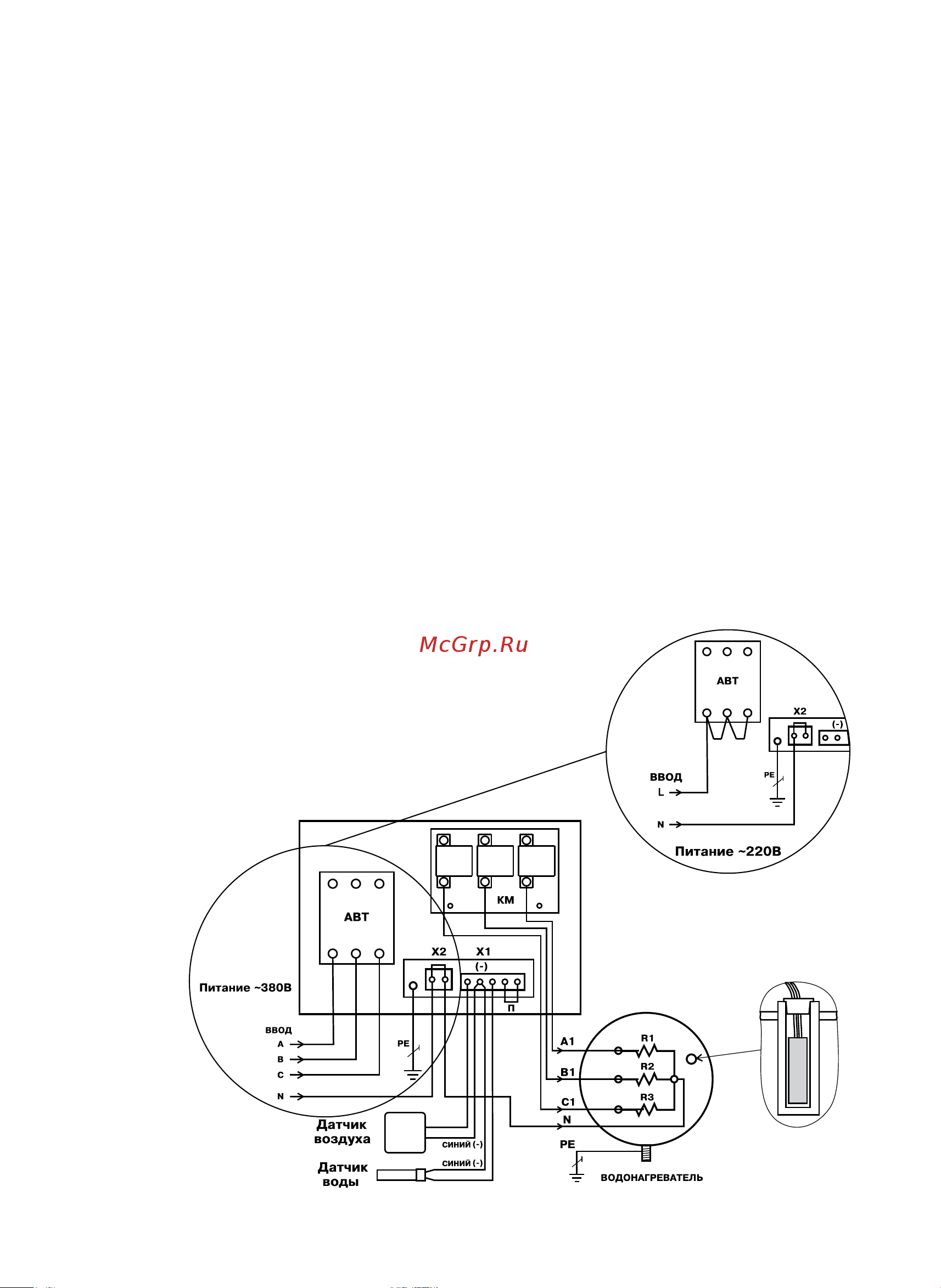

Рис.2 Схема подключения панели управления
Х1
- монтажная колодка датчиков температуры
и внешнего термостата
Х2 - монтажная колодка для проводов нейтрали
КМ - коммутатор нагрузки
АВТ - вводной автомат
установка датчика
температуры воды
5. Указание мер безопасности
5.1. Монтаж, подключение к электросети и последующая эксплуатация
панели и электроводонагревателя должны производится квалифицированным
персоналом в строгом соответствии с действующими «Правилами устройств
электроустановок», «Правилам техники безопасности при эксплуатации
электроустановок потребителей» (ПУЭ, ПТЭ, ПТБ) и требованиям ГОСТ IEC
60730-2-9-2011, паспортом и инструкцией по эксплуатации.
5.2. Эксплуатация панели должна осуществляться только при условии ее
подключения в соответствии со схемой подключений (Рис.2).
5.3. Корпус панели занулен. Защитный нулевой провод (РЕ) должен
подсоединяться к клемме «ЗАЗЕМЛЕНИЕ» внутри панели и к корпус
электроводонагревателя. Нулевой рабочий провод сети (N) должен
подсоединяться к колодке Х2 «НЕЙТРАЛЬ» внутри панели и к общему
проводу ТЭН электроводонагревателя. Необходимо рассчитывать сечение
нулевого рабочего провода на номинальный ток нагрузки т.к. при работе
панели ток в нулевом проводе может достигать номинального тока. Нулевой
провод сети на вводе в котельную должен быть повторно заземлен. При
отсутствии заземления электроводонагревателя и нулевого провода сети на
вводе в котельную подключать панель к электрической сети категорически
ЗАПРЕЩАЕТСЯ. Эквивалентное сопротивление заземлителя не должно быть
более 0,5 Ом согласно требованиям ПУЭ.
5.4. Снимать крышку при свечении индикатора <СЕТЬ>, а также включат
панель под напряжение со снятой крышкой ЗАПРЕЩАЕТСЯ.
5.5. Все работы по замене, ремонту, профилактике электрооборудования
должны производиться только при снятом напряжении и отключенном вводном
автомате.
