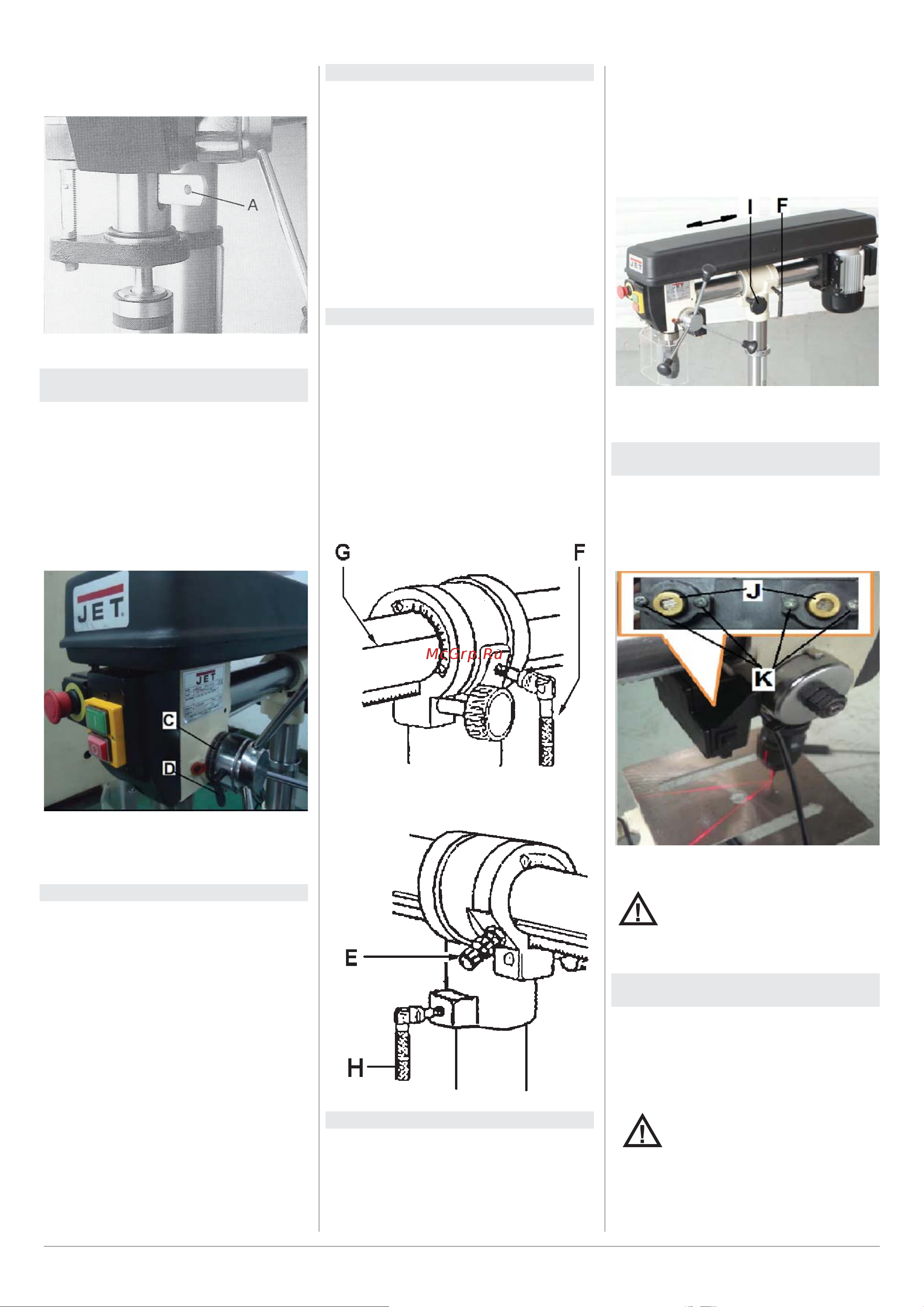

7Русский Радиально-сверлильный станок JDR-34 / JDR-34F

6.4 Поворот стола

• Отключите электропитание, вытащив

из розетки сетевой штекер. Для пово-

рота стола ослабьте винты с шести-

гранной головкой.

Внимание:

• Винты с шестигранной головкой долж-

ны быть только слегка ослаблены,

в противном случае весь узел стола

может упасть вниз.

• Снова затяните винты с шестигранной

головкой.

6.5 Поворот сверлильной головки

• Отключите электропитание, вытащив

из розетки сетевой штекер.

• Сверлильная головка может быть

повернута на 45° вправо (R) и на 90°

влево (L).

• Для поворота на 90° вытащите фикси-

рующий штифт (E, Рис. 5) и выверните

его.

• Ослабьте рукоятку зажима (F, Рис. 4) и

поверните в соответствии со шкалой и

базовой линией (G).

Рис.4

Снова затяните рукоятку зажима.

Рис.5

6.6 Регулировка вылета

• Отключите электропитание, вытащив

из розетки сетевой штекер.

• Сверлильная головка может быть по-

вернута вокруг стойки на 360°.

• Для этого ослабьте рукоятку зажима

• Поддерживайте выпадающий свер-

лильный патрон рукой или сверлиль-

ным столом.

Рис. 2

6.2 Регулировка упора глубины

сверления

• Для сверления нескольких отверстий

одинаковой глубины применяйте упор

для глубины сверления.

• Опустите шпиндель с зажатым свер-

лом на желаемую глубину сверления.

• Поверните установочное кольцо (C,

Рис. 3) против часовой стрелки до упо-

ра и зажмите его винтом с головкой

(D).

Рис.3

• Таким образом, сверло остановится на

этой высоте.

6.3 Изменение частоты вращения

• Откройте крышку приводного ремня.

• Табличка с указанными числами

оборотов хода ремня находится на

внутренней стороне крышки приводно-

го ремня.

• Учитывайте эти данные при каждом

изменении числа оборотов.

• Проведите изменение числа оборотов

вращения:

• Отключите электропитание, вытащив

из розетки сетевой штекер.

• Ослабьте ремень.

• Измените положение ремня в соот-

ветствии

с табличкой чисел оборотов

хода ремня.

• Натяните ремень.

• Закройте крышку приводного ремня.

(H, Рис. 5).

• Вылет по отношению к стойке может

быть отрегулирован.

• Ослабьте рукоятку зажима (F).

• С помощью ручки настройки (I) может

быть достигнута желаемая регулиров-

ка.

Рис.6

• Затяните ручку зажима.

6.7 Регулировка перекрестного

лазера

• Оба линейных лазера (J, Рис. 7) долж-

ны быть установлены так, чтобы их

лучи сходились в центре сверления.

• Для регулировки ослабьте ручки на-

стройки (K).

Рис.7

Внимание! Лазер класса 2

Никогда не смотрите в луч лазера

7. Контроль и техническое

обслуживание

Общие указания.

• Перед проведением на станке ра-

бот по техническому обслуживанию,

ремонту и очистке станок должен быть

предохранен от пуска в эксплуатацию.

Внимание!

• Вытащите сетевой штекер из розетки!

• Через равномерные промежутки вре-

мени смазывайте небольшим количе-

ством смазки: - шлицевой приводной
