STALEX SRD-4008
Руководство по эксплуатации
Всего 31
Страница 29

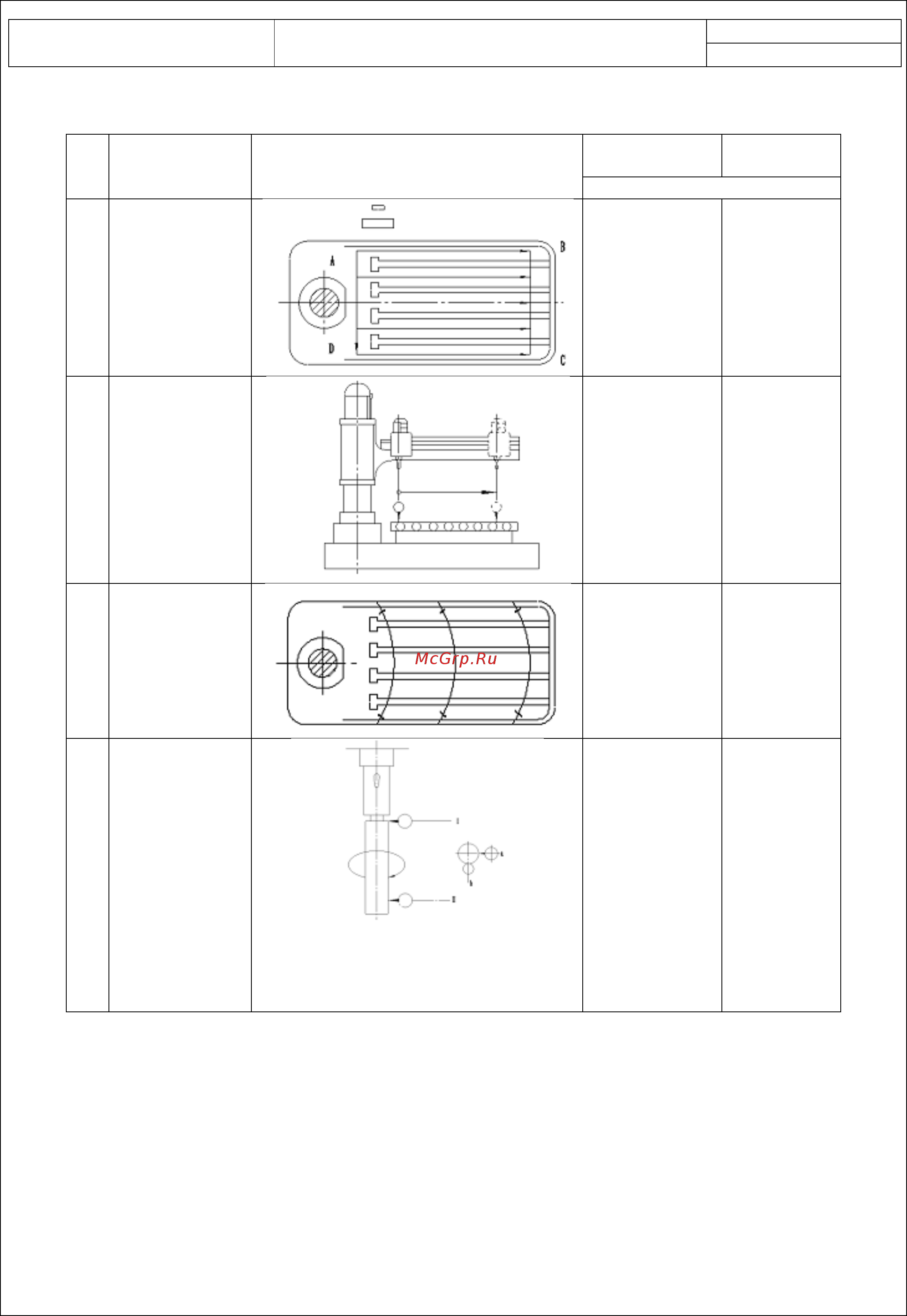

1 ИСПЫТАНИЕ ГЕОМЕТРИЧЕСКОЙ ТОЧНОСТИ
№
п/п
Исследуемый
параметр
Схема
Допустимая
погрешность
Реальная
погрешность
мм
G1
Проверка
плоскости
поверхности
основания
При
измеренной
длине
1000:0,10
(плоская или
вогнутая)
G2
Проверка
параллельности
основания по
отношению к
продольному
перемещению
головки
шпинделя
При любой
измеренной
длине
1000:0,30
G3
Проверка
параллельности
основания по
повороту
рычага
При любой
измеренной
длине
300:0,50
G4
Измерение
выработки оси
отверстия
шпинделя
I) В
непосредствен
ной близости
от торца
шпинделя
II) При
размещении на
расстоянии 300
мм от точки «I»
I) 0,02
II) 0,04
