2. После установки, и до начала эксплуатации, радиатор рекомендуется хранить в упаковке

поставщика.

Внимание!

Поставщик не несет ответственности за повреждения радиаторов при неправильной

транспортировке и хранении и в случае невыполнения рекомендаций по монтажу.

Монтаж радиаторов

ВА

НО! Перед покупкой радиатора уточните параметры системы отопления вашего здания

(рабочее давление, температуру и pH теплоносителя).

Проектирование, монтаж и эксплуатация радиаторов производится согласно требованиям СНИП

3.05.01-85, СНИП 2.04.05-91 и СНИП 41-01-2003.

• Любые работы (установка или замена отопительных приборов, запорно-регулирующей

арматуры и т.д.) должны соответствовать указанным нормативным документам и

согласовываться с организациями, отвечающими за эксплуатацию данной системы.

• Монтаж радиаторов должен осуществляться лицензированной монтажной организацией в

соответствии со строительными нормами и правилами, действующими в РФ.

• Момент затяжки резьбовых элементов не более: G1”– 50...55 Нм., G3/4”- 25…30 Нм., G1/2”-

23Нм.

1. Монтаж радиаторов

Для максимальной

эффективности работы

радиатора

рекомендуется

соблюдать следующие

размеры:

• от пола до низа

радиатора – 70-120

мм,

• от стены до задней

поверхности радиатора – 30-50 мм,

• от верха радиатора до низа подоконной доски

или низа оконного проема – не менее 80 мм.

2. Демонтаж заменяемого радиатора

Перед демонтажем радиатора, во избежание подтопления помещения, убедитесь в отсутствии

теплоносителя в системе отопления (отключить стояк).

Опорожнение системы отопления допускается только в аварийных случаях на срок, минимально

необходимый для устранения аварии, но не более 15 суток в течение календарного года.

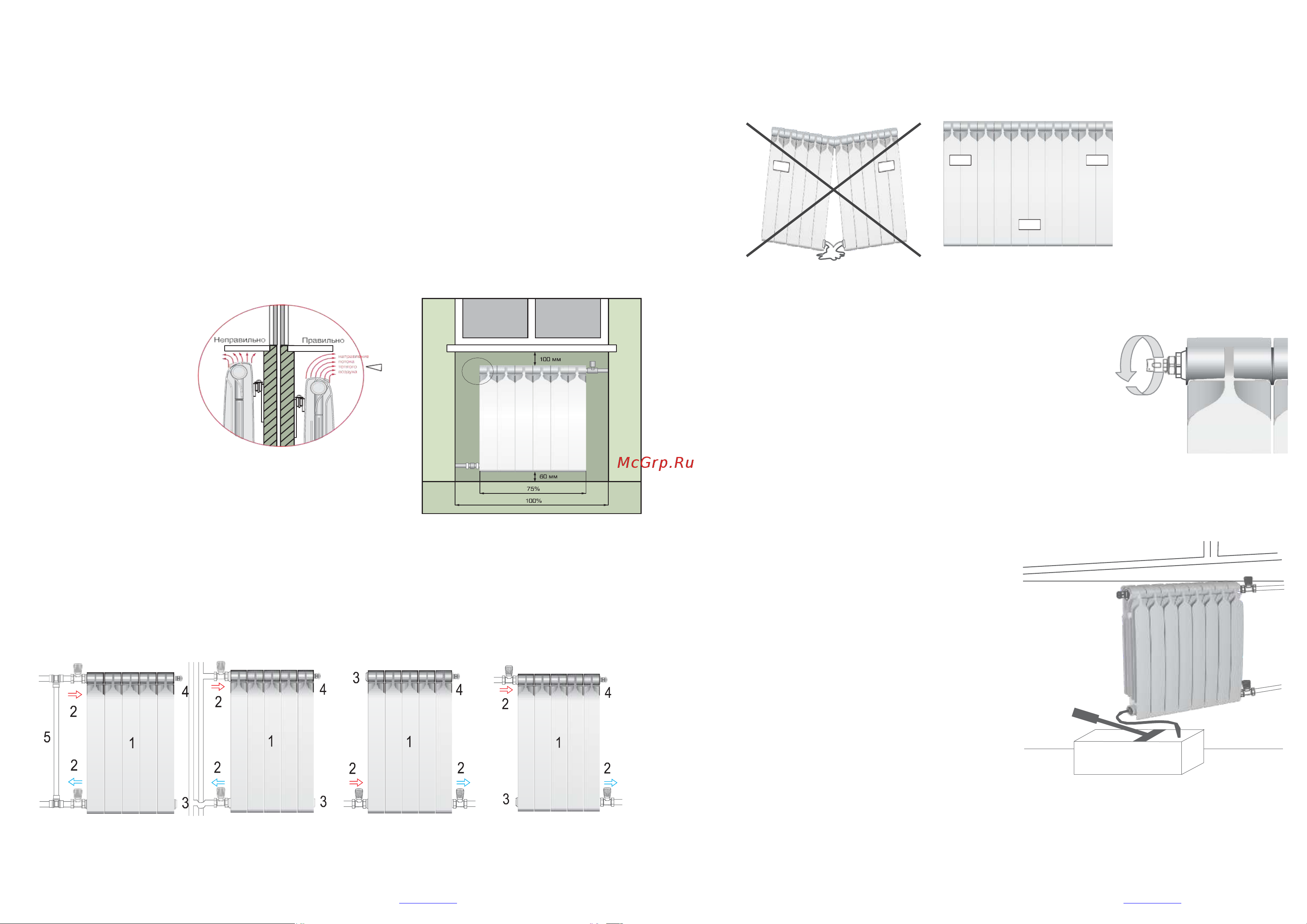

3. Возможные схемы подключения радиатора

При установке радиатора в однотрубной системе отопления перед радиатором

необходимо установить байпас (перемычку)

1 - радиатор; 2 - запорно-регулирующий вентиль + переходник; 3 - переходник + заглушка; 4 -

переходник + воздух отводчик; 5 - байпас.

4. Монтаж радиатора на стену

Для радиаторов до 10 секций используйте 2 кронштейна.

Для радиаторов 11 и более секций используйте 3 кронштейна (2 сверху и 1 снизу).

После установки и до начала эксплуатации радиатор рекомендуется

хранить в упаковке поставщика

5. Подключение радиатора к системе отопления

• Тепловые сети должны соответствовать СТО 17330282.27.060.001-

2008. При установке в водяных системах отопления с источниками энергии,

имеющих электрическое или электронное управление, обязательно

выполнять все правила заземления этих устройств.

• При установке в систему отопления с использованием

низкозамерзающих теплоносителей, необходимо учитывать особые требования к

выбору герметизирующих материалов монтажных систем в соответствие с

рекомендациями производителя используемого теплоносителя.

• Непосредственно перед установкой заглушек и переходников необходимо

смазать прокладку химически нейтральным термостойким герметикам.

6. Гидравлические испытания

После завершения монтажа согласно СНиП 3.05.01-85 необходимо провести гидравлические испытания

радиатора, т. е. создать в радиаторе давление в 1,5 раза превышающее рабочее. По результатам

испытаний составляется «Акт ввода радиатора в эксплуатацию».

Эксплуатация радиаторов

В процессе эксплуатации радиаторов

необходимо соблюдать следующие условия:

• При эксплуатации биметаллических радиаторов

рекомендуемый рh теплоносителя – 6,5–9,1.

• Не допускается резкое открытие запорной арматуры на подводках к

радиатору во избежание г

идравлического удара.

• Вода, используемая в качестве теплоносителя, должна соответствовать

требованиям, приведенным в СО 153-34.20.501-2003 «Правила

технической эксплуатации электрических станций и сетей Российской

федерации».

• При использовании сильно загрязненного теплоносителя

радиатор подлежит периодической промывке.

• Материалы и качество трубопроводов для подвода

теплоносителя в радиатор должны соответствовать СП

60.1330.2020 (СНиП 41-01-2003).

Гарантии качества

Изготовитель гарантирует соответствие радиаторов требованиям безопасности при условии соблюдения

потребителем правил транспортировки, хранения, монтажа и эксплуатации радиаторов.

Гарантия распространяется на все дефекты, возникающие по вине производителя.

Гарантия не распространяется на радиаторы, установленные с нарушением правил монтажа и эксплуатации и в

случае использования не оригинальных комплектующих (монтажный комплект) при подключении радиатора.

Боковое (однотрубная

система подключения)

Боковое (двухтрубная

система

подключения)

Нижнее подключение

Диагональное

(

нд

ет

для

получения

максимальной

теплоотдачи)
