ОтОпительные
прибОры
Цены могут меняться. Актуальность цен уточняйте у менеджеров.
Отопительные приборы
Трубопроводы
Арматура
Насосное
оборудование
Крепёжные системы
Инструмент
Водоподготовка

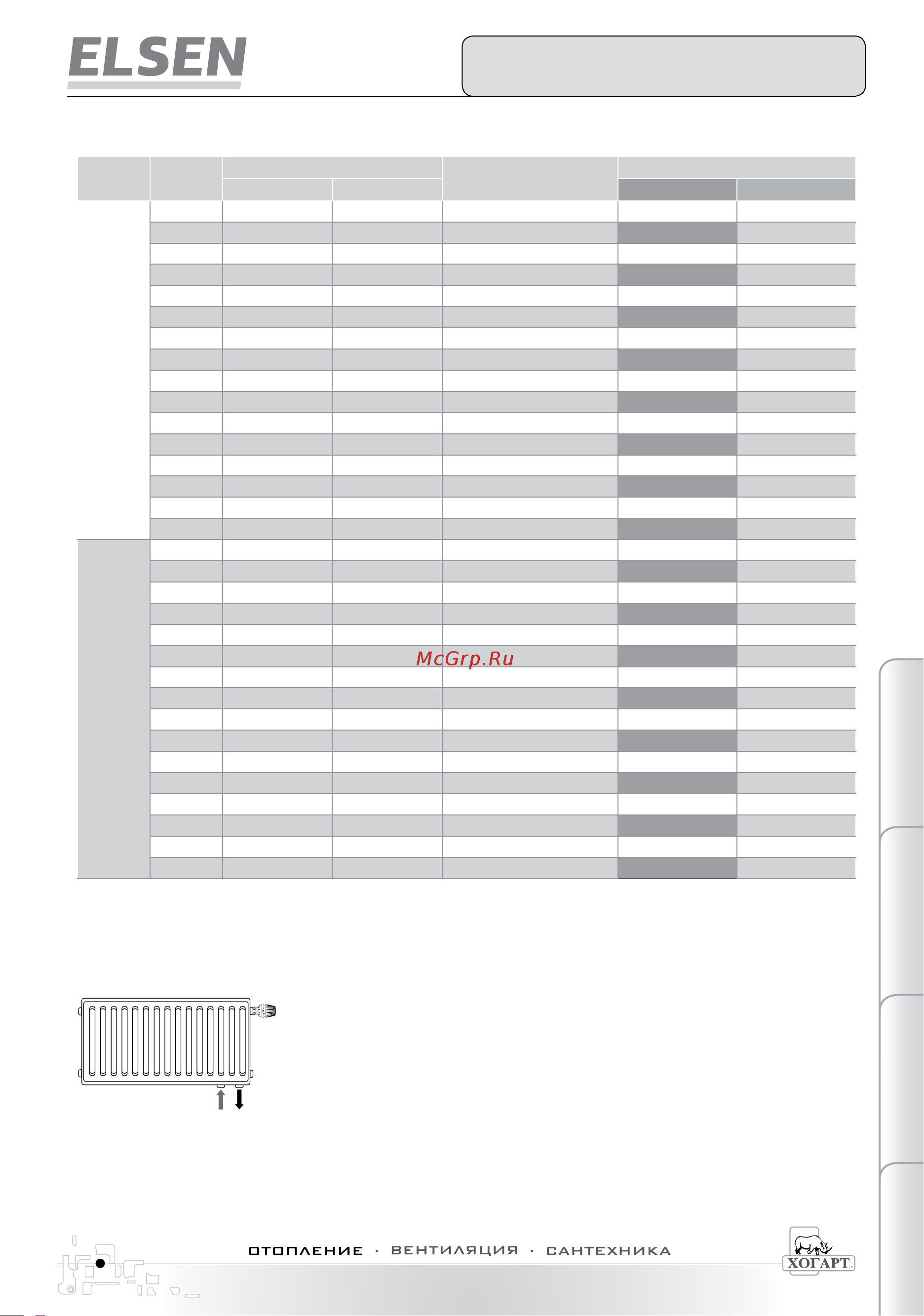

Высота Длина
Мощность
Масса, кг
Цена, €
90/70/20 °С 75/65/20 °С ERK ERV
600
400 1167 909 18,68/19,09
134,77 162,72
500 1459 1136 22,46/22,88
148,33 174,19
600 1752 1364 26,10/26,52
162,14 186,36
700 2043 1591 30,03/30,44
174,63 196,33
800 2335 1818 34,08/34,49
188,09 217,21
900 2627 2046 37,87/38,29
201,81 229,92
1000 2919 2273 42,15/42,57
221,82 242,68
1100 3211 2501 46,61/46,96
234,55 266,79
1200 3502 2727 50,16/50,52
248,69 280,16
1400 4086 3182 57,99/58,34
275,53 305,72
1600 4671 3638 65,39/65,75
311,08 331,10
1800 5254 4092 73,10/73,54
340,31 367,08
2000 5838 4546 80,85/81,29
368,16 393,45
2300 6713 5228 93,38/93,83
406,76 435,41
2600 7588 5909 104,76/105,20
446,04 476,16
3000 8757 6820 120,03/120,47
498,43 530,74
900
400 1595 1239 28,60/29,10
185,60 205,05
500 1994 1549 32,95/33,46
205,56 221,77
600 2393 1858 38,60/39,11
226,64 240,81
700 2792 2168 44,25/44,74
246,49 258,53
800 3191 2478 50,04/50,54
226,38 287,77
900 3590 2788 55,80/56,31
286,18 305,01
1000 3988 3097 62,34/62,84
315,18 323,68
1100 4387 3407 67,64/68,09
334,26 357,86
1200 4786 3717 73,74/74,19
356,11 378,51
1400 5583 4336 86,84/87,29
396,92 417,36
1600 6381 4955 97,66/98,10
450,45 457,16
1800 7179 5575 109,21/109,75
494,74 510,80
2000 7977 6195 120,70/121,23
537,17 550,71
2300
2600
3000
Радиаторы с нижним подключением серии VEntil
Радиаторы с нижней (универсальной) подводкой Ventil поставляются в комплекте с настенным крепежом, вентильной вставкой
Heimeier VHV8S 4360, заглушкой и краном Маевского. Для подключения радиатора рекомендуется использовать узел нижнего
подключения - Н-образные вентили (прямой арт.EVR04.3411 и угловой арт.EVR04.3412) и резьбозажимные соединения для
соответствующего типа используемой трубы
1.Подключить к нижним патрубкам радиатора ниппели ELSEN 1/2" х 3/4" (арт.EVR04.0004)
2.Присоединить к ниппелям накидные гайки Н-образных вентилей.
3.При помощи резьбозажимных соединений ELSEN подключить подающую (слева) и об-
ратную (справа) линии отопления
4.Отрегулировать пропускное отверстие вентильной вставки при помощи специального ключа*
5.Установить на резьбовое соединение вентильной вставки термоголовку* ELSEN с резьбой
М30 х 1,5 (арт.EVR01.0001 или арт.EVR01.0003)
6.Установить кран Маевского
7.Включить систему
8.Выпустить воздух
* не входит в комплект поставки
ВАЖНО! РАДИАТОРЫ С НИЖНЕЙ ПОДВОДКОЙ МОГУТ БЫТЬ ИСПОЛЬЗОВАНЫ В КАЧЕСТВЕ РАДИАТОРОВ С БОКОВОЙ ПОД-
ВОДКОЙ. ДЛЯ ЭТОГО НЕОБХОДИМО ПРОИЗВЕСТИ СЛЕДУЮЩИЕ ОПЕРАЦИИ:
1.Установить 2 заглушки 1/2" в нижние подводящие патрубки (дополнительные 2 заглушки 1/2" не входят в комплект поставки)
2.Выкрутить поставляемую в комплекте вентильную вставку
3.Выполнить подключение радиатора к системе отопления слева, справа или по диагонали, следуя рекомендациям, приведенным выше
Стальные панельные радиаторы
