ОтОпительные
прибОры
Цены могут меняться. Актуальность цен уточняйте у менеджеров.
Отопительные приборы
Трубопроводы
Арматура
Насосное
оборудование
Крепёжные системы
Инструмент
Водоподготовка

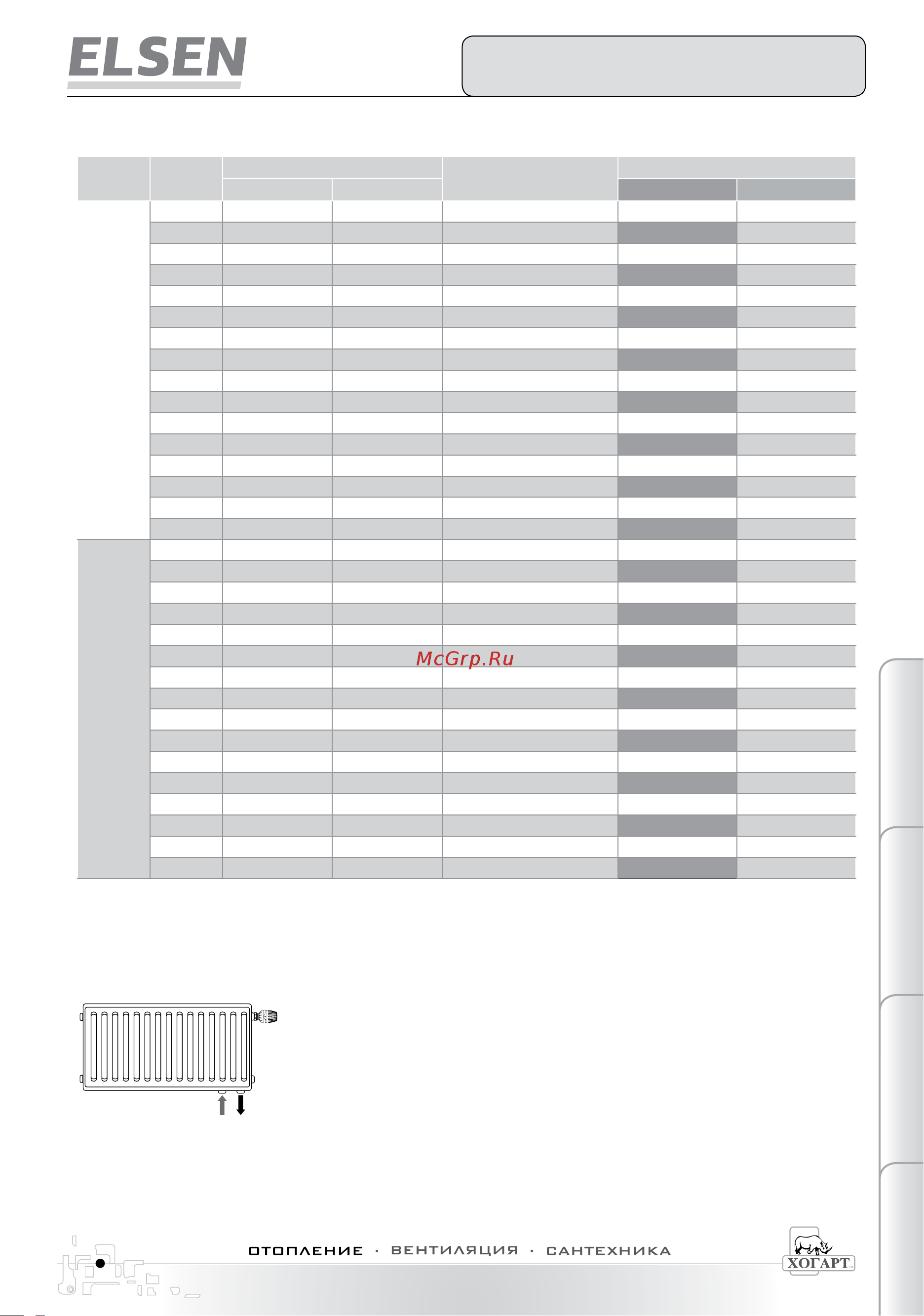

Высота Длина
Мощность
Масса, кг
Цена, €
90/70/20 °С 75/65/20 °С ERK ERV
600
400 656 514 11,23/11,64
74,92 101,60
500 820 643 13,51/13,92
83,84 111,38
600 983 771 15,86/16,26
94,07 122,29
700 1148 900 18,19/18,60
104,31 133,19
800 1312 1029 20,49/20,90
114,54 143,07
900 1476 1158 22,83/23,25
124,62 153,77
1000 1639 1285 25,45/25,85
135,00 163,58
1100 1804 1415 27,71/28,06
145,21 174,55
1200 1968 1543 30,14/30,49
155,28 184,13
1400 2295 1800 34,98/35,32
177,14 206,05
1600 2624 2058 39,70/40,05
200,20 229,19
1800 2951 2314 44,68/45,11
222,15 250,12
2000 3280 2572 49,50/49,93
244,00 272,02
2300 3771 2957 57,25/57,68
272,51 302,63
2600 4263 3343 64,42/64,85
303,58 334,22
3000 4919 3858 74,02/74,45
328,06 357,73
900
400 904 705 16,03/16,54
97,90 123,51
500 1131 882 19,92/20,43
113,24 139,41
600 1357 1058 23,19/23,70
127,20 152,57
700 1583 1234 26,70/27,21
142,60 168,45
800 1809 1410 30,57/31,08
156,56 183,00
900 2035 1587 33,60/34,11
172,00 197,60
1000 2261 1763 38,42/38,92
185,90 210,88
1100 2488 1940 42,04/42,48
201,30 226,76
1200 2714 2116 45,51/45,95
215,64 240,12
1400 3165 2468 52,75/53,19
244,94 268,00
1600 3618 2821 59,93/60,38
274,59 299,49
1800 4070 3173 67,30/67,83
304,33 328,88
2000 4522 3526 74,53/75,06
334,71 357,86
2300
2600
3000
Радиаторы с нижним подключением серии VEntil
Радиаторы с нижней (универсальной) подводкой Ventil поставляются в комплекте с настенным крепежом, вентильной вставкой
Heimeier VHV8S 4360, заглушкой и краном Маевского. Для подключения радиатора рекомендуется использовать узел нижнего
подключения - Н-образные вентили (прямой арт.EVR04.3411 и угловой арт.EVR04.3412) и резьбозажимные соединения для
соответствующего типа используемой трубы
1.Подключить к нижним патрубкам радиатора ниппели ELSEN 1/2" х 3/4" (арт.EVR04.0004)
2.Присоединить к ниппелям накидные гайки Н-образных вентилей.
3.При помощи резьбозажимных соединений ELSEN подключить подающую (слева) и об-
ратную (справа) линии отопления
4.Отрегулировать пропускное отверстие вентильной вставки при помощи специального ключа*
5.Установить на резьбовое соединение вентильной вставки термоголовку* ELSEN с резьбой
М30 х 1,5 (арт.EVR01.0001 или арт.EVR01.0003)
6.Установить кран Маевского
7.Включить систему
8.Выпустить воздух
* не входит в комплект поставки
ВАЖНО! РАДИАТОРЫ С НИЖНЕЙ ПОДВОДКОЙ МОГУТ БЫТЬ ИСПОЛЬЗОВАНЫ В КАЧЕСТВЕ РАДИАТОРОВ С БОКОВОЙ ПОД-
ВОДКОЙ. ДЛЯ ЭТОГО НЕОБХОДИМО ПРОИЗВЕСТИ СЛЕДУЮЩИЕ ОПЕРАЦИИ:
1.Установить 2 заглушки 1/2" в нижние подводящие патрубки (дополнительные 2 заглушки 1/2" не входят в комплект поставки)
2.Выкрутить поставляемую в комплекте вентильную вставку
3.Выполнить подключение радиатора к системе отопления слева, справа или по диагонали, следуя рекомендациям, приведенным выше
Стальные панельные радиаторы
