2

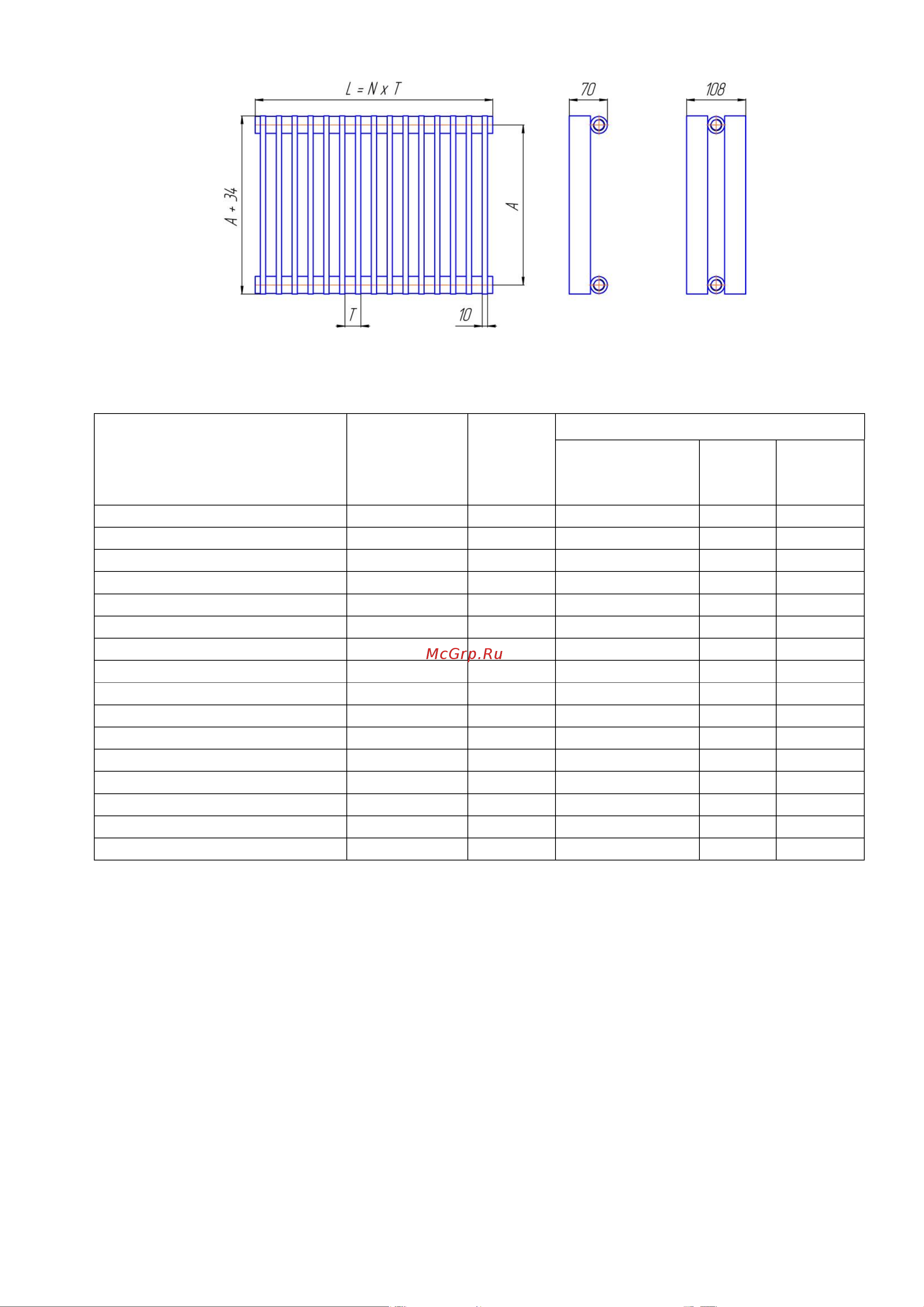

Параллели В 1 Параллели В 2
Т – шаг (Т = 25 мм), N – количество секций.
Рис. 1
Модель
Количество
cекций N
А,
мм
Параметры одной секции
номинальный
тепловой поток,
Вт *
объем,
л
Параллели В 1-300
от 3 до 90
300
26,5
0,11
Параллели В 1-500
от 3 до 90
500
39,2
0,16
Параллели В 1-750
от 3 до 65
750
55,2
0,23
Параллели В 1-1000
от 3 до 52
1000
71,6
0,29
Параллели В 1-1250
от 3 до 42
1250
88,2
0,36
Параллели В 1-1500
от 3 до 35
1500
105,2
0,42
Параллели В 1-1750
от 3 до 30
1750
122,4
0,49
Параллели В 1-2000
от 3 до 28
2000
140,0
0,55
Параллели В 2-300
от 3 до 72
300
44,8
0,20
Параллели В 2-500
от 3 до 50
500
64,3
0,30
Параллели В 2-750
от 3 до 34
750
97,0
0,43
Параллели В 2-1000
от 3 до 26
1000
112,5
0,56
Параллели В 2-1250
от 3 до 21
1250
136,3
0,69
Параллели В 2-1500
от 3 до 18
1500
159,8
0,82
Параллели В 2-1750
от 3 до 15
1750
183,2
0,95
Параллели В 2-2000
от 3 до 14
2000
206,4
1,08
* номинальный тепловой поток определен при нормальных условиях: средняя температура
воды в радиаторе – 90
0
С, температура воздуха в помещении – 20
0
С, расход воды через радиатор
при движении «сверху – вниз» – 360 кг/час, атмосферное давление - 760 мм рт. ст
Расчет теплового потока при условиях, отличных от нормативных – см. сайт:
https://kztoradiator.ru/paralleli-v/
Пример определения размеров и параметров радиатора модели «Параллели В 1-500-10»
(размер А = 500 мм, количество секций N = 10, шаг Т = 25 мм):
длина прибора – L = N х Т = 10 х 25 = 250 мм;
теплоотдача – N х 39,2 = 10 х 39,2 = 392 Вт;
объем - N х 0,164 = 10 х 0,164 = 1,64 л;
масса – N х 0,75 = 10 х 0,75 = 7,5 кг.
5. МОНТАЖ РАДИАТОРА
5.1. Монтаж радиатора должен производиться специализированными монтажными органи-
зациями с последующим испытанием и составлением акта согласно требованиям СП
73.13330.2016 «Внутренние санитарно-технические системы зданий».
