5.2. При установке радиатора рекомендуется выдерживать следующие расстояния:

- от пола до радиатора – 80…160 мм;

- от нижней поверхности подоконных панелей до радиатора – не менее: 50 мм для модели «Па-

раллели В 1» и 80 мм для модели «Параллели В 2»;

5.3. Радиаторы следует устанавливать на кронштейнах.

5.4. Для крепления кронштейнов к стене следует применять шурупы с дюбелями. Не допус-

кается применение деревянных пробок при креплении кронштейнов.

5.5. Присоединение радиатора к системе отопления должно производиться через запорно-

регулирующую арматуру.

ВНИМАНИЕ! При поставке радиаторов с боковым подключением пробка 1/2" и кран Маев-

ского 1/2" наживлены (не завернуты до конца) в резьбовые отверстия радиаторов.

При монтаже радиатора пробка и кран Маевского окончательно устанавливаются монтажни-

ками в необходимые резьбовые отверстия радиатора.

5.6. Радиаторы должны монтироваться с трубами стальными, металлополимерными или из

сшитого полиэтилена с антидиффузионной защитой, а также с медными трубами – через бронзо-

вый разделитель длиной не менее 3 диаметров трубы.

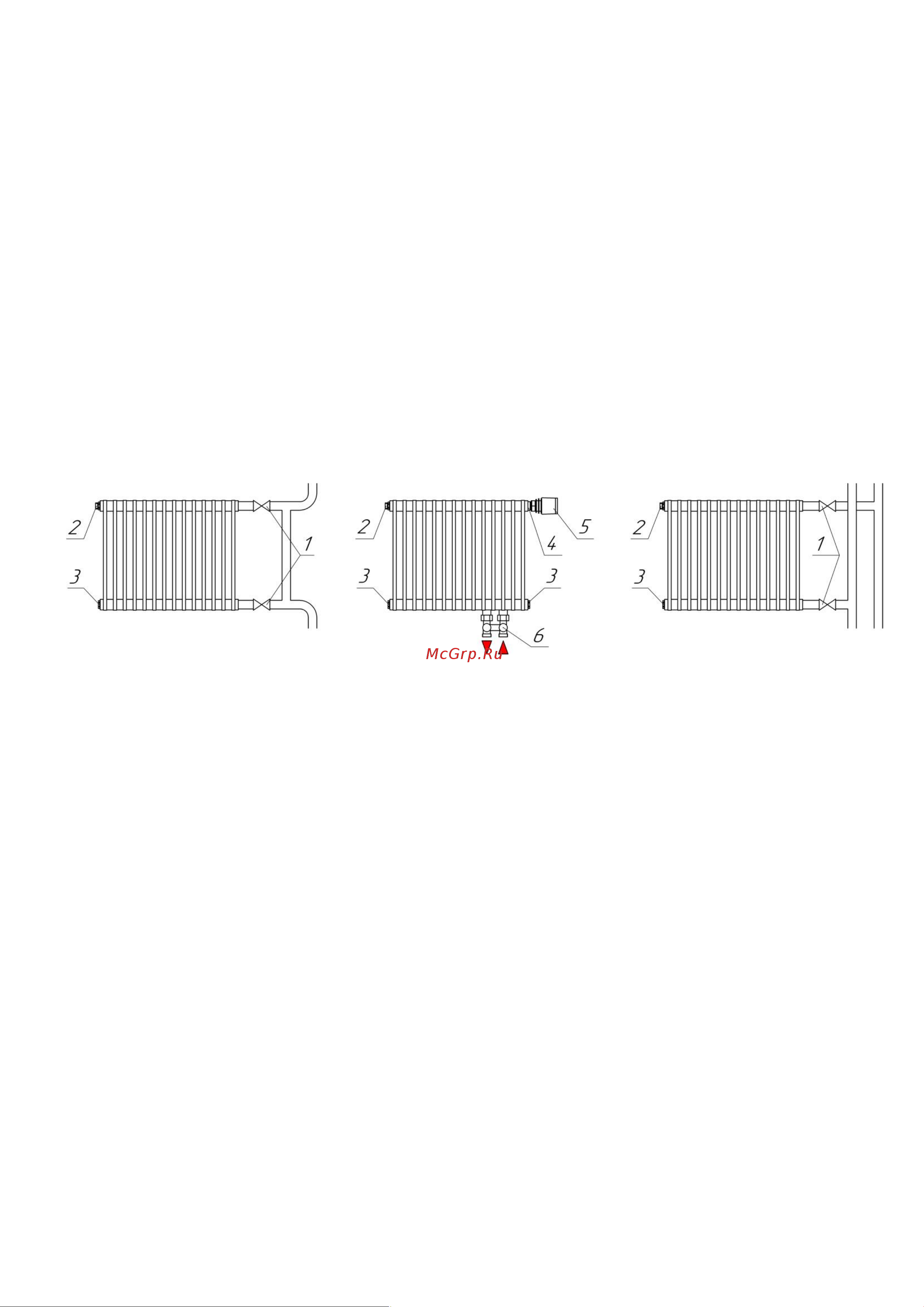

5.7. Схема подключения радиаторов приведена на рис. 2.

Подсоединение прямой и обратной магистрали для радиатора с нижним подключением

«Параллели нп» должно соответствовать стрелкам на рисунке.

Однотрубная система «Параллели В нп» Двухтрубная система

1. Вентиль. 2. Кран Маевского-воздухоотводчик. 3. Пробка глухая. 4. Клапан терморегулятора.

5. Термостатический элемент. 6. Запорно-присоединительный клапан нижнего подключения.

Рис. 2

6. ПРАВИЛА ЭКСПЛУАТАЦИИ

6.1. Радиаторы должны быть постоянно заполнены теплоносителем, отвечающим требова-

ниям, приведенным в п.4.8 СО 153-34.20.501-2003 «Правила технической эксплуатации электри-

ческих станций и сетей Российской Федерации».

Основные требования к теплоносителю: содержание растворенного кислорода – не более 20

мкг/л, значение рН = 8 – 9,5.

Опорожнение системы отопления допускается на срок не более 15 суток в год.

Допускается применение в качестве теплоносителя низкозамерзающих жидкостей для си-

стем отопления на основе этилен- и пропиленгликоля.

6.2. Для удаления воздуха на каждый радиатор необходимо устанавливать кран-

воздухоотводчик. Кран устанавливается в верхней части радиатора.

6.3. Краны (вентили), устанавливаемые на входе-выходе радиатора, предназначены для:

- использования в качестве терморегулирующих элементов отопления;

- отключения радиаторов от системы отопления.

Шаровые краны не рекомендуется использовать в качестве терморегулирующих элементов

системы отопления.

6.4. При работе радиатора с нижним подключением допускается деформация (выгибание)

подающей секции радиатора.

6.5. Удалять загрязнения с поверхности радиатора рекомендуется мягкой тканью с исполь-

зованием нейтральных моющих средств.
