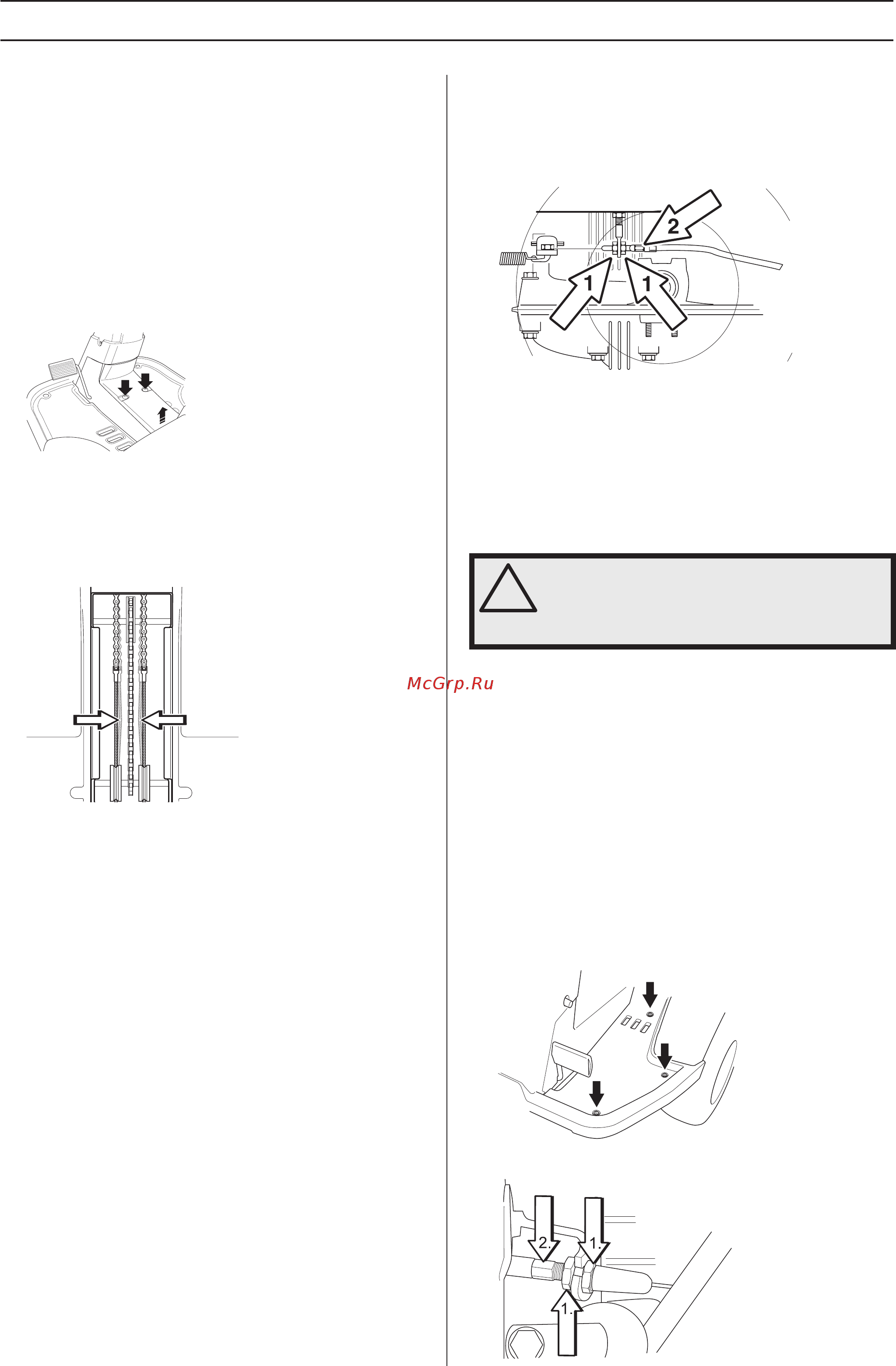

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Проверка и регулировка рулевых тросов Регулировка стояночного тормоза Rider 316Т Система рулевого управления работает на тросах Стояночный тормоз регулируется по следующему методу Тросы через некоторое время могут растянуться и настройка рулевого управления будет изменена Проверьте и отрегулируйте рулевое управление как описано ниже 1 Снимите пластину рамы открутив для этого винты 2 шт и поднимите пластины рамы в заднем крае 1 Освободите контргайки 1 2 Натяните трос регулировочным винтом 2 чтобы на тросе не оставалось свободного хода 2 Проверьте натяжение тросов управления сжав их в месте указанном стрелками как показано на рисунке Тросы должны сходиться вместе так чтобы расстояние между ними могло уменьшиться наполовину без приложения большого усилия 3 Затяните контргайки 1 после регулировки 4 После выполненной регулировки стояночный тормоз следует опять проверить А ПРЕДУПРЕЖДЕНИЕ Неправильно Т отрегулированный стояночный тормоз может быть причиной недостаточного тормозного усилия Регулировка стояночного тормоза Rider 316Т AWD Rider 316TXs AWD и Rider 316Ts AWD 3 При необходимости натяжение тросов может регулироваться регулировочными гайками по одной с каждой стороны шестерни управления Не натягивайте тросы слишком сильно они должны быть лишь подтянуты к шестерне управления Удерживайте трос например разводным ключом чтобы он не скручивался Проверьте чтобы стояночный тормоз был правильно отрегулирован установив для этого машину на склоне с передним и задним приводом в нейтральном положении Включите и зафиксируйте стояночный тормоз Если машина не стоит неподвижно значит стояночный тормоз должен быть отрегулирован см описание ниже 1 Снимите левый колпак крыла Если регулировка была выполнена с одной стороны то среднее положение руля будет изменено Проверьте натяжение тросов после регулировки как это описано в пункте 2 2 Освободите контргайки 1 22 Russian
