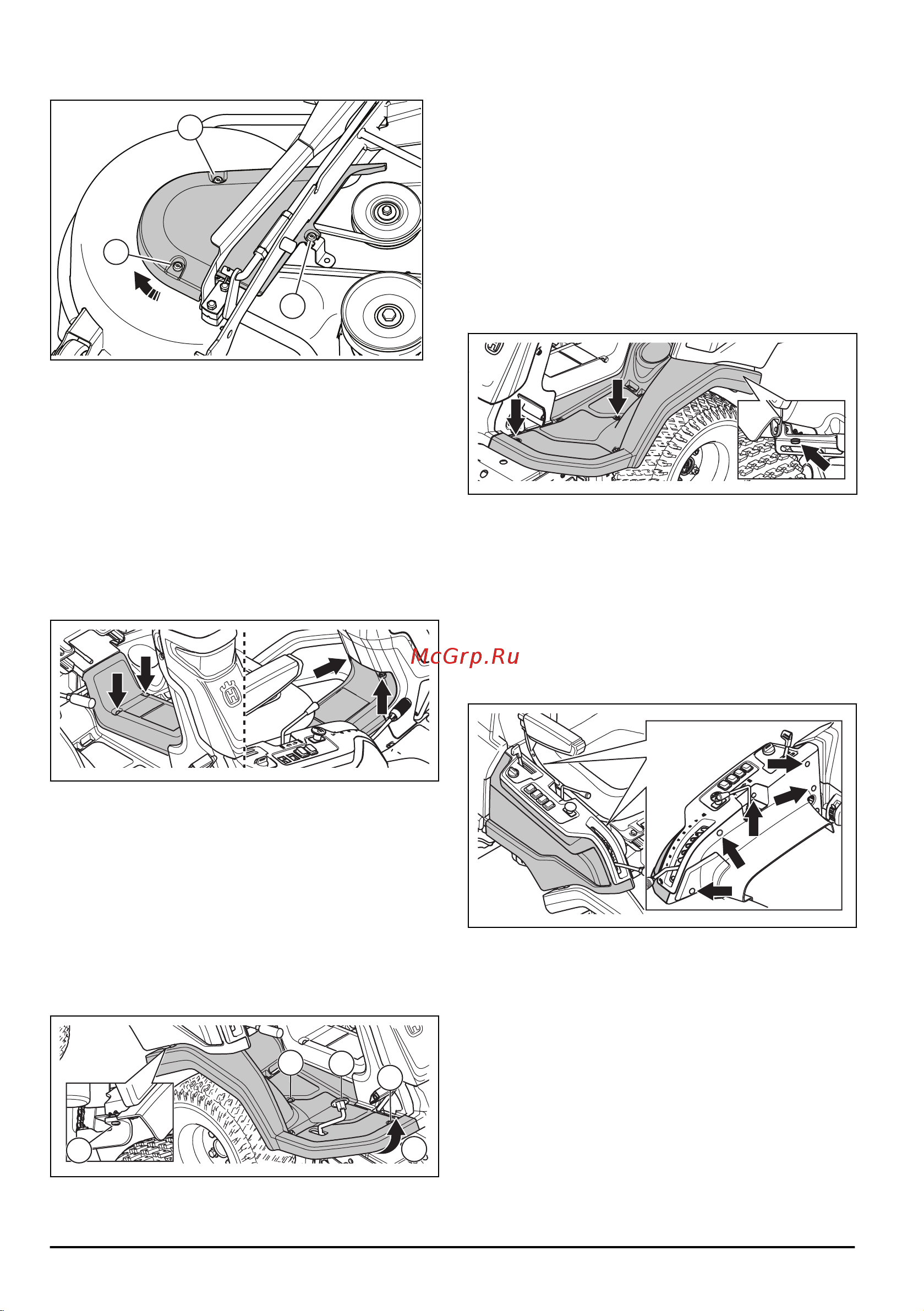

2. Демонтирайте 2-та винта (А) на страничния капак
на платформата за рязане.
A
A
B
3. Разхлабете, но не демонтирайте винта (В).
4. Завъртете и демонтирайте страничния капак на
платформата за рязане.
5. Извършете монтаж в обратната
последователност.
За да демонтирате и монтирате капака на
канала на рамката
1. Преместете седалката назад. Вижте
За наливане
на гориво на страница 59
.
2. Демонтирайте 4-те винта и махнете капака на
канала на рамката.
3. Извършете монтаж в обратната
последователност.
За да демонтирате и монтирате
подложката за дясната опора за краката
1. Демонтирайте капака на канала на рамката.
Вижте
За да демонтирате и монтирате капака на
канала на рамката на страница 66
.
2. Завъртете ръчката на педала за заден ход (A), за
да го демонтирате.
3. Демонтирайте 3-те винта (В).
B
B
A
B
C
4. Разхлабете ръбовете на подложката за опората
за краката (С).
5. Демонтирайте подложката за опората за краката.
6. Извършете монтаж в обратната
последователност.
За да демонтирате и монтирате за
подложката за лявата опора за краката
1. Демонтирайте капака на канала на рамката.
Вижте
За да демонтирате и монтирате предния
капак на платформата за рязане на страница 65
.
2. Развийте 3 винта и свалете подложката за
опората за краката.
3. Извършете монтаж в обратната
последователност.
За да демонтирате и монтирате външния
десен страничен капак
1. Отворете капака на двигателя. Вижте
За да
демонтирате и монтирате капака на двигателя на
страница 65
.
2. Демонтирайте 6-те винта и махнете десния
страничен капак.
3. Извършете монтаж в обратната
последователност.
