Свидетельство о приемке

Радиатор RIFAR MONOLIT .................. прошел испытание на

герметичность давлением 15,0 МПа (150 атм.), соответствует

требованиям ГОСТ 31311-2005, ТУ 4935-004-41807387-10 и

признан годным к эксплуатации.

Ф.И.О. упаковщика, дата производства, время испытания указа-

ны на задней стенке радиатора.

Я, …………………………………, с условиями монтажа и экс-

плуатации радиаторов ознакомлен, претензий по товарному

виду не имею.

Подпись покупателя:

………………………………………………………………….....

Дата покупки: ……………………20..... г.

ГАРАНТИЙНЫЙ ТАЛОН Радиатор RIFAR MONOLIT

………………………………………………………………….....

(модель, число секций)

Дата продажи: ……………………20..... г.

Продавец (поставщик):……………………………………………

М.П.

Дата: ……………………20..... г. ….…….…….…….…….……

Ответственное лицо:……………………….....(Ф И О, подпись)

Отметка организации, произведшей монтаж радиатора

Название организации:

…………………………………………………………………....

Адрес:

………………………………………………………………….....

Тел., факс, e-mail:

………………………………………………………………….....

М.П.

Дата: ……………………20..... г.…….…….…….…….…….…

Ответственное лицо………………………......Ф И О., подпись

Отметка организации, произведшей приемку монтажа

радиатора:

Название организации:

…………………………………………………………………....

Адрес:

………………………………………………………………….....

Тел., факс, e-mail:

………………………………………………………………….....

М.П.

Дата: ……………………20..... г. .…….…….…….…….…….…

Ответственное лицо:………………………......Ф И О., подпись

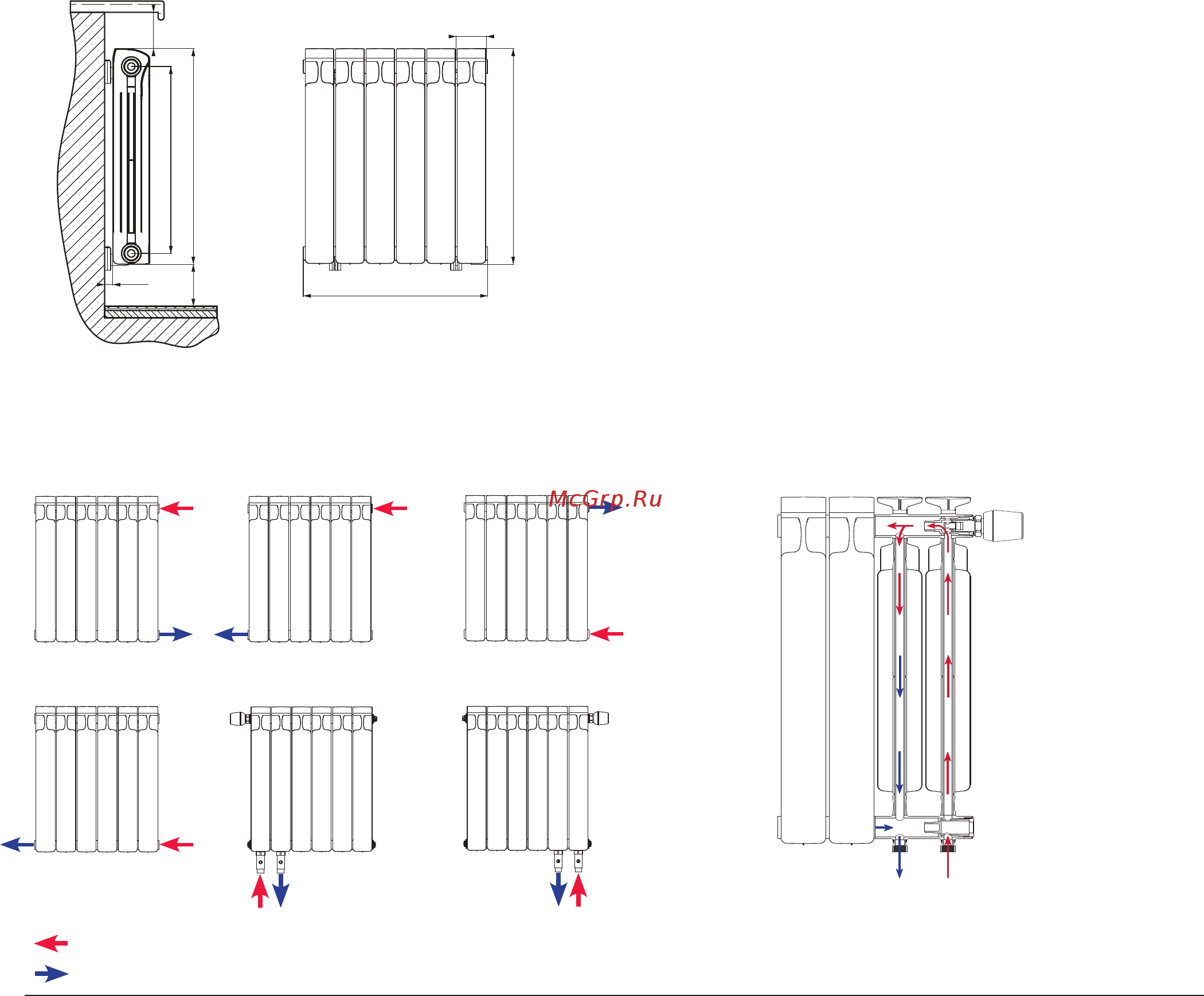

Принципиальная схема установки радиатора

min 70

min 30

min

577- 415

500 / 350

L/n

Возможные схемы подключения к тепловой

сети радиаторов RIFAR MONOLIT

рис. 1

Радиаторы RIFAR MONOLIT, имемеющие возможность ниж-

него подключения (рис.6,7), производятся по специально-

му заказу потребителя и комплектуются термостатическим

клапаном, клапаном в нижнем коллекторе и стандартными

узлами нижнего подключения G 1/2˝. Кронштейны, термо-

статическая головка, заглушки и кран Маевского в ком-

плектацию не входят. Важно: при заказе указывать, левое

или правое подключение.

По специальному заказу изготавливаются радиаторы для

подключения к системе отопления по схеме, представлен-

ной на рис.5. Важно: при заказе указывать, левая или пра-

вая подача теплоносителя.

Комплектация радиатора RIFAR MONOLIT

Резьбовые соединения G 1/2˝ или G 3/4˝ являются

неотъемлемой частью конструкции радиатора. Установоч-

ные кронштейны, заглушки не входят в стандартную ком-

плектацию и приобретаются отдельно.

Подача теплоносителя

Отвод теплоносителя

рис. 2 рис. 3 рис. 4

рис. 5 рис. 6

рис. 7

Принципиальная схема движения теплоносителя при

нижнем подключении
