Инструкция к Энкор Корвет 16 90160 Страница: 8

Энкор Корвет 16 /1/ 90160 Инструкция к Энкор Корвет 16 90160 онлайн [8/10] 837934

7. РАСПАКОВКА

7.1. Откройте упаковку. Извлеките все комплектующие детали и узлы.

7.2. Проверьте комплектность пилы.

ПРЕДУПРЕЖДЕНИЕ: Не пытайтесь использовать пилу до её полной сборки в соответствии с руководством

по эксплуатации.

8. СБОРКА ПИЛЫ (Рис. 2, 3, 4)

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением любых работ по наладке, обслуживанию, настройке пилы и т. д.,

отключите и обесточьте пилу, отсоедините вилку шнура питания пилы от питающей розетки.

8.1. Пила должна устанавливаться на прочном, тяжелом верстаке достаточной высоты, чтобы оператору не при-

шлось наклоняться в процессе работы. Поверхность верстака должна быть ровной и горизонтальной.

8.2. Для гарантии устойчивости настоятельно рекомендуем надёжно закрепить пилу к рабочей поверхности верста-

ка.

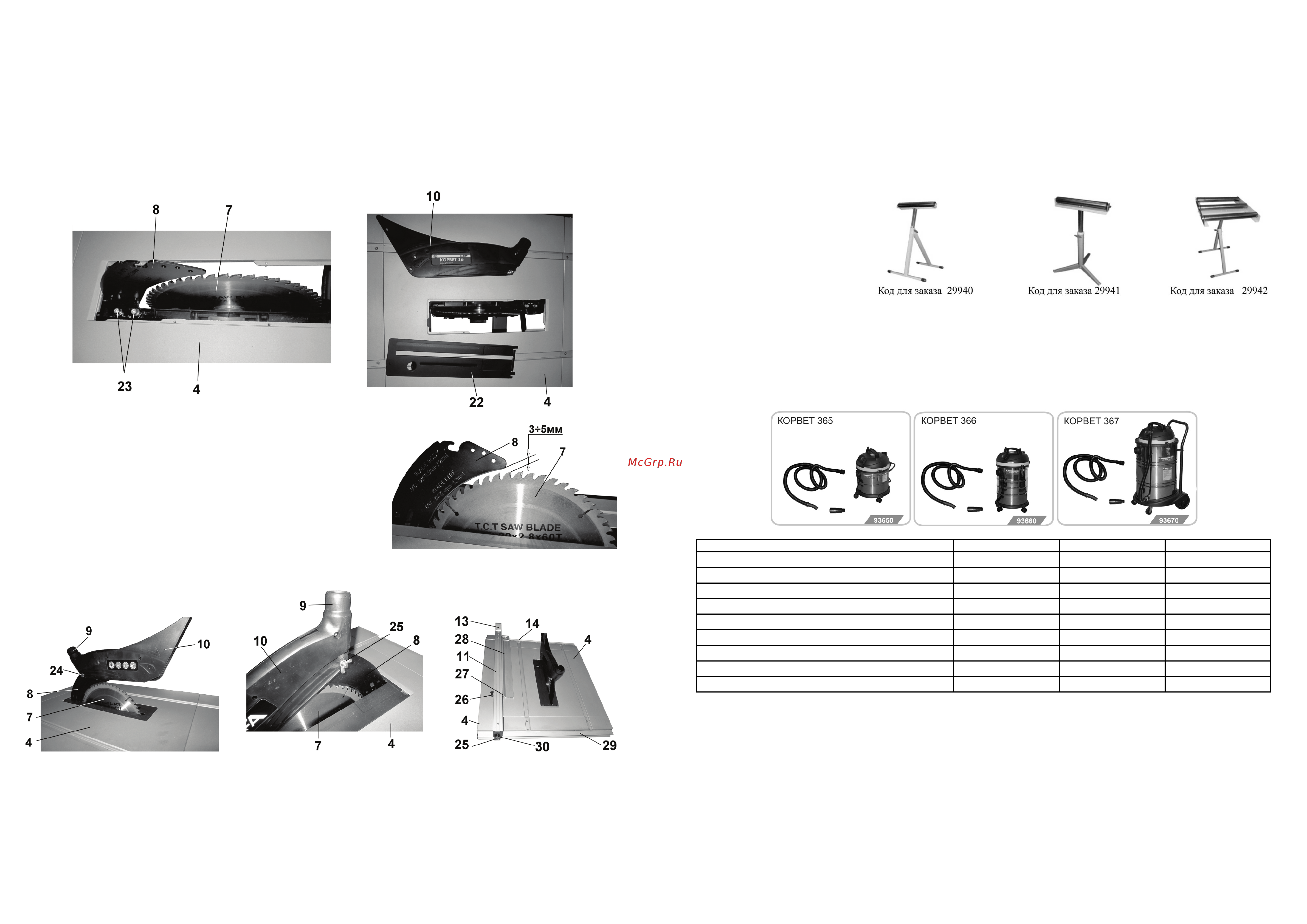

Рис. 3 Рис. 4

8.3. Используя элементы крепления (Г, Д, Е), установите рукоятку

(Ж), Рис.1, на маховик (17), Рис.2.

8.4. Демонтируйте вставку (22) рабочего стола (4), Рис. 4. Вращая

маховик установки глубины пиления (17) против часовой стрелки,

выдвиньте пильный диск (7) на максимальную высоту, ослабьте

два винта (23) крепления расклинивателя (8), Рис. 3.

8.5. Расклиниватель (8) установите таким образом, чтобы зазор

между зубьями пильного диска (8) и дугой внутреннего радиуса

расклинивателя (8) составлял от 3 мм до 5 мм, Рис. 3, и расклини-

ватель (8) был в плоскости пильного диска (7).

Рис. 5

8.6. Удерживая расклиниватель (8), надёжно его закрепите двумя винтами (23), Рис. 3.

8.7. Установите вставку (22) на посадочное место рабочего стола (4).

Рис. 6 Рис. 7 Рис. 8

8.8. Установите защитный кожух (10) пильного диска (7), для чего ослабьте барашковую гайку (25) на защитном ко-

жухе (10), Рис. 4. Накройте защитным кожухом (10) пильный диск (7) и расклиниватель (8), заведите винт (24) свер-

ху в паз расклинивателя (8) и подайте защитный кожух (10) по горизонтальному пазу расклинивателя (8) до упора,

Рис. 6. После установки защитного кожуха (10) затяните барашковую гайку (25). Проверьте свободное (без заеданий

и усилий) перемещение вверх и вниз защитного кожуха (10), Рис. 7.

8.9. В паз рабочего стола (4) установите угловой упор (В), Рис.1, для косого и поперечного пиления, Рис. 2.

8.10. Как показано на Рис. (2 и 8), на рабочем столе (4) установите направляющую планку (11), для чего скобу (25)

заведите в зацепление с планкой (29), после чего положение закрепите рычагом фиксации (13). Усилие фиксации

отрегулируйте гайкой (30) скобы (25).

13.5. Критерии предельного состояния

13.5.1.

Критериями предельного состояния пилы считаются поломки (износ, коррозия, деформация, старение,

трещины или разрушения) узлов и деталей или их совокупность при невозможности их устранения в условиях

авторизированных сервисных центров оригинальными деталями, или экономическая нецелесообразность

проведения ремонта.

13.5.2. Критериями предельного состояния пилы являются:

- глубокая коррозия и трещины на поверхностях рабочего стола и корпуса;

- чрезмерный износ или повреждение двигателя, редуктора или совокупность признаков.

13.6. Утилизация

13.6.1. Пилу и ее комплектующие, вышедшие из строя и не подлежащие ремонту, необходимо сдавать на специ-

альные приемные пункты по утилизации. Не выбрасывайте вышедшее из строя оборудование в бытовые отходы!

14. РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА

14.1. Опора роликовая

Для создания удобства при ра-

боте с пилой рекомендуем при-

обрести опору роликовую, Рис.

26, которая облегчит работу с

заготовками большой длины как

при подаче заготовки на обра-

ботку, так и при передаче готово-

го изделия после обработки.

Рис. 26

14.2. Пылесосы для сбора стружки и древесной пыли

Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы «КОРВЕТ», различных мо-

делей (см. Таблицу), которые обеспечат надлежащие условия работы и сохранят ваше здоровье.

Пылесосы предназначены для отвода стружки и пыли из рабочей зоны электроинструмента и для сухой и влажной

уборки помещения. Бак из нержавеющей стали. 3 типа сменных фильтров. Розетка для подключения машины (стан-

ка) мощностью от 100 до 2000 Вт.

Два режима работы: автономный (для сухой и влажной уборки) и синхронный (для работы с электрическими маши-

нами), при котором включение и отключение пылесоса происходит при включении и отключении машины (станка).

Рис. 27

КОРВЕТ 365

КОРВЕТ 366

КОРВЕТ 367

Напряжение питания

220В, 50 Гц

Потребляемая мощность

1400 Вт

Разрежение

180 мбар

Объём пылесборника

20 литров

30 литров

60 литров

Мощность подключаемой машины (станка)

100-2000 Вт

Длина шланга

3 м

Длина электрокабеля

4,5 м

Наружный диаметр адаптера (переходника)

26; 33; 36; 40мм

Код для заказа

93650

93660

93670

14.3. Рекомендуемые пильные диски с твердосплавными пластинами торговой марки «ЭНКОР»

Компания «ЭНКОР» предлагает широкий ассортимент типоразмеров пильных дисков с твёрдосплавными напайка-

ми:

- для чистового и чернового пиления;

- для продольного и поперечного пиления заготовок из массива мягких и твёрдых пород древесины;

- для пиления древесных панелей ДСП с покрытием, ламината, пластиковых панелей;

- для пиления алюминиевых профилей;

- для тонкого продольного и поперечного пиления ценного материала заготовки.

Корпуса пильных дисков изготовлены из прочной стали. Высококачественные твёрдосплавные пластины обеспечи-

вают долгий ресурс дисков, высокую скорость и качество пиления.

Для выполнения определённого вида пильных работ необходимо подбирать пильные диски в соответствии с мате-

риалом и толщиной заготовки, а также чистотой пиления. Перед выбором пильного диска, по справочной или учеб-

ной литературе, определите форму и количество зубьев.

Артикул для заказа на сайте www.enkor.ru
