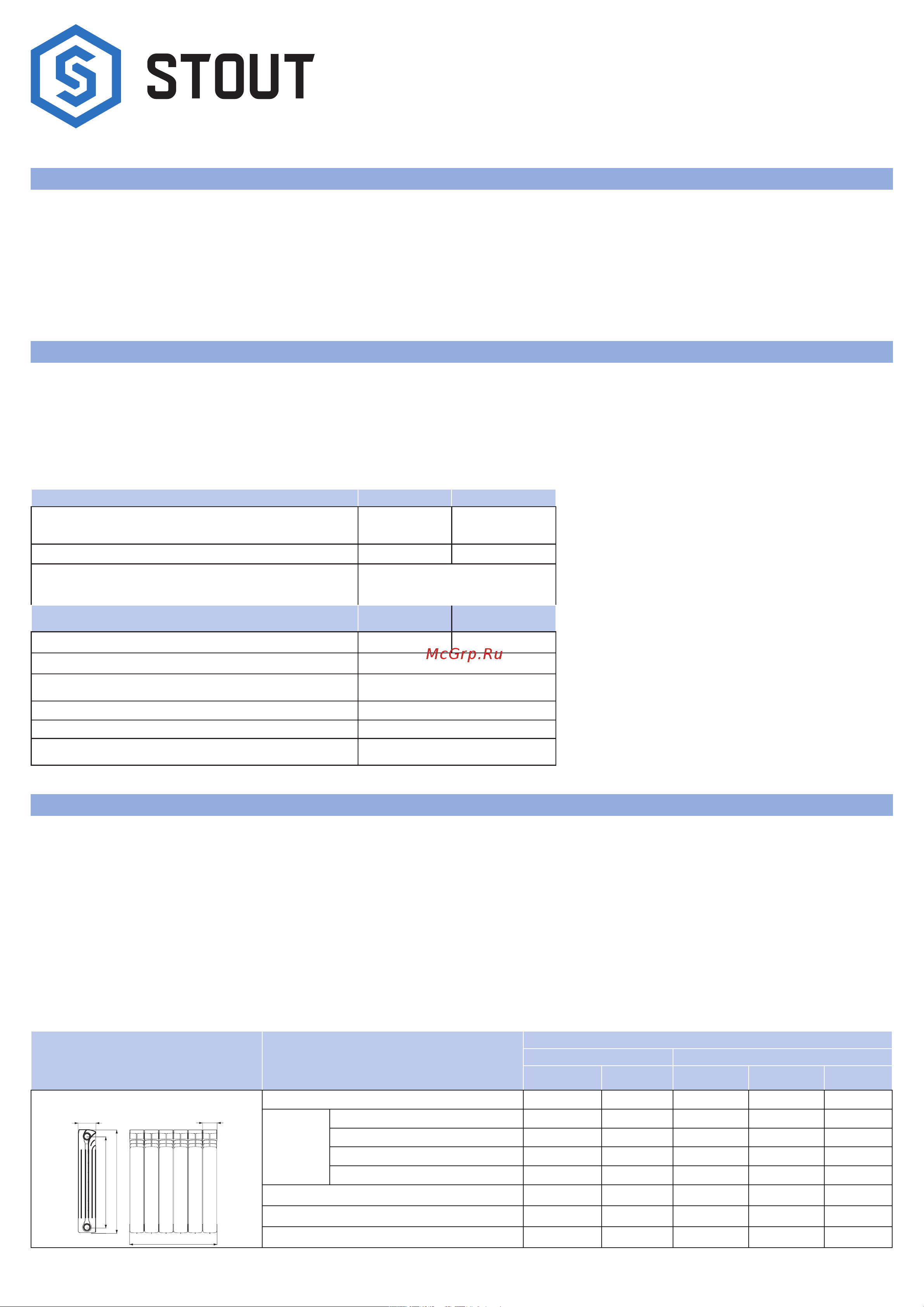

ТЕХНИЧЕСКИЙ ПАСПОРТ

НА СЕКЦИОННЫЕ ЛИТЫЕ АЛЮМИНИЕВЫЕ

И БИМЕТАЛЛИЧЕСКИЕ РАДИАТОРЫ

STOUT ALPHA/VEGA

1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ

2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.1. НАИМЕНОВАНИЕ

Секционные литые алюминиевые и биметаллические радиаторы STOUT

Модели радиаторов с глубиной секции 8 см: ALPHA.

Модели радиаторов с глубиной секции 9,6 см: VEGA.

1.2. ИЗГОТОВИТЕЛЬ

ООО «Форте Пром ГмбХ». Адрес местонахождения: 400031, Россия, г. Волгоград, ул. Бахтурова, 12Л. Страна происхождения: Россия.

ПО ЗАКАЗУ ООО «ТЕРЕМ» для бренда STOUT (Организация, уполномоченная изготовителем на принятие и удовлетворение требований

потребителей на территории РФ. Сайт: www.stout.ru

Секционные литые алюминиевые и биметаллические радиаторы центрального отопления STOUT предназначены для применения в

системах водяного отопления зданий различного назначения.

Алюминиевые предназначены для использования в закрытых отопительных системах: жилых, общественных и промышленных зданий, индивидуальных

домов, коттеджей, садовых домиков, гаражей и т.д.

Биметаллические предназначены для эксплуатации в индивидуальных системах и сетях центрального отопления открытого и закрытого типа

жилых и административных зданий.

Комплектация:

Радиатор в упаковке – 1 шт.

Паспорт с гарантией – 1шт.

Примечание: Монтажные элементы не входят в комплект

поставки и приобретаются отдельно.

Радиаторы поставляются сгруппированными по 4–12

секций, обернутыми в защитную пленку. Изготовитель не

рекомендует производить перекомпоновку радиаторов

с целью уменьшения или увеличения количества секций,

а также замену отдельных секций радиатора.

В случае перегруппировки радиаторов, с целью

уменьшения или увеличения количества секций,

предприятие и его дистрибьюторы ненесутюридической

и финансовой ответственности перед пользователем за

дефекты и последствия, возникшие по вине потребителя,

монтажной или эксплуатирующих организаций.

Изделия, выведенные из строя по вине пользователя,

монтажной или эксплуатирующих организаций, обмену

или компенсации не подлежат.

3.1. УСТРОЙСТВО

Алюминиевые секционные радиаторы STOUT собираются из отдельных секций, которые изготавливаются из качественного алюминиевого

сплава методом литья под давлением. Каждая секция представляет собой единый монолит из двух коллекторов и связывающего их оребрения,

внутри которого проходит вертикальный канал овального сечения. Особая форма оребрения и канала обеспечивают высокие теплотехнические

показатели радиатора и низкое гидравлическое сопротивление.

Внутренняя часть секции биметаллического радиатора – горизонтальные коллекторы и вертикальный канал, находящиеся в непосредственном

контакте с водой, полностью выполнены из стали. Такая конструкция обеспечивает значительную прочность, что обуславливает долгий срок

эксплуатации приборов.

В отверстиях коллекторов выполнена трубная резьба размером G 1" (с одной стороны правая, а с другой – левая). Резьба предназначена для

соединения секций между собой в радиаторы различной длины с помощью стальных резьбовых ниппелей. Геометрия ниппельных соединений и

параметры прокладок из безасбестового материала гарантируют надежную герметичность собранного радиатора.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РАДИАТОРОВ

Наименование показателя, размерность Алюминиевые Биметаллические

Максимальное избыточное рабочее давление теплоноси-

теля, при котором допускается эксплуатация отопительно-

го прибора, МПа (атм)

1,6 (16) 2,5 (25)

Давление при гидравлических испытаниях, МПа (атм) 2,4 (24) 3,8 (38)

Максимальная рабочая температура теплоносителя,

при котором допускается эксплуатация отопительного

прибора, ∘С

110

Качество сетевой воды должно удовлетворять

следующим нормам:

Алюминиевые Биметаллические

Значение pH для закрытых систем теплоснабжения* 8,3 - 9,0 8,3 - 9,5

Содержание свободной укольной кислоты 0

Содержание соединений железа, мг/дм

, не более, для

закрытых систем теплоснабжения

0.5**

Содержание растворенного кислорода, мкг/дм

, не более 20

Количество взвешанных веществ, мг/дм

, не более 5

Содержание нефтепродуктов, мг/дм

, не более, для закры-

тых систем теплоснабжения

3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАТОРОВ STOUT

Эскиз Параметры

Алюминиевые Биметаллические

ALPHA 500 VEGA 500 ALPHA 350 ALPHA 500 VEGA 500

Номинальный тепловой поток секции, Вт 173 187 125 169 185

Размеры,

см

Межосевое расстояние, (F) 50 50 35 50 50

Высота полная секции, (H) 57,2 57,6 42 57 57,4

Глубина секции, (B) 8,4 8,4 8,4 8,4 8,4

Ширина секции, (l) 8 9,6 8 8 9,6

Размер резьбы в ниппельных отверстиях G1" G1" G1" G1" G1"

Объем секции, л 0,33 0,33 0,16 0,2 0,2

Масса секции нетто, кг 1,21 1,32 1,49 1,86 1,96

Длина радиатора L = n × l, где n – число секций в радиаторе.

*верхний предел допускается только при глубоком умягчении воды

**по согласованию с санитарными органами допускается 0,5 мг/дм

Рис. 1. Габаритные размеры радиатора
