4.1. ОБЩИЕ УСЛОВИЯ
ВНИМАНИЕ! Проектирование, монтаж и эксплуатация системы отопления должны осуществляться в соответствии с требованиями ГОСТ 31311-
2022, СП 60.13330.2020, СП 73.13330.2016 и согласовываться с организацией, отвечающей за эксплуатацию системы отопления. Для
предотвращения ускоренной коррозии отопительного прибора из-за воздействия постоянного или переменного токов тепловые сети должны
соответствовать нормам СТО 17330282.27.060.001-2008.
ВНИМАНИЕ! В случае установки радиаторов в домах/зданиях с центральной системой отопления владелец квартиры/помещения либо
уполномоченное им лицо/организация до покупки приборов обязаны уточнить параметры сети отопления дома/здания и согласовать в
письменном виде установку/замену радиаторов с ДЭЗ (РЭУ, ЖЭК) или уполномоченной эксплуатирующей организацией. Качество теплоносителя
(воды) должно соответствовать п. 4.8.40 "Правил технической эксплуатации энергетических станций и сетей РФ" утв. Приказом Министерства
энергетики РФ №229 от 19.06.2003 г. Несоответствие условий эксплуатации в сети отопления указанным выше параметрам могут привести к
преждевременному выходу радиаторов из строя в процессе их эксплуатации.
Отклонения от указанных в настоящем паспорте условий могут стать причиной выхода радиаторов из строя и утраты гарантийной поддержки!
Радиаторы могут устанавливаться в системах со стальными, медными, металлопластиковыми трубами и трубами из полимерных материалов.
В радиаторах STOUT допускается использование в качестве теплоносителя низкозамерзающих жидкостей, не содержащих аминов, при условии
соответствия характеристик теплоносителя условиям эксплуатации и требованиям норм и правил, приведенным в настоящем паспорт. При
заполнении системы незамерзающими теплоносителями необходимо проверять величину pH не менее 2 раз за отопительный сезон. В целях
предохранения элементов сетей отопления от коррозии и отложения солей жесткости рекомендуется использовать для подготовки воды
сетей отопления специальные реагенты на основе алифатических полиаминов (например, Cillit-HS 23 Combi или ему подобные средства).
Ориентировочный расход Cillit-HS 23 Combi составляет 1 л на 200 л воды. Скорость циркуляции теплоносителя в системе не должна превышать
2 м/сек.
4.2. РЕКОМЕНДАЦИИ ПО МОНТАЖУ
Установку секционных радиаторов STOUT должна выполнять специализированная монтажная
организация! Монтаж отопительных приборов должен осуществляться по технологии, обеспечивающей
их сохранность и герметичность соединений в соответствии с действующими строительными нормами
и правилами и эксплуатационными документами изготовителя. Для обеспечения правильной
работы прибора отопления необходимо соблюдать следующие расстояния между радиатором и
ограждающими конструкциями здания (рис. 2):
- от верха радиатора до подоконника – не менее 10 см;
- между стеной и радиатором – не менее 3 см;
- от пола до радиатора – не менее 10 см.
Разметить места установки кронштейнов и закрепить их на стене так, чтобы было обеспечено строго
горизонтальное положение радиатора и плотное прилегание его коллекторов к кронштейнам. При
монтаже радиатора рекомендуется соблюдать установку правильного количества кронштейнов,
удерживающих радиатор, для исключения возможности его провисания. Для 4 и 6 секций радиатора
необходимы 2 кронштейна, для 8 и 10 секций – минимум 3 кронштейна, для 12 секций – 4 кронштейна.
Оснастить радиатор предусмотренной проектом терморегулирующей и запорной арматурой согласно
схеме его подключения, к системе отопления (рис. 3).
В случае одностороннего бокового подключения радиатора (снизу-вверх) с числом секций более 12 шт., для оптимальной теплоотдачи,
рекомендуется во впускной коллектор установить направляющую потока длиной ≈⅔ длины радиатора;
Арматура закручивается в резьбовые отверстия пробок, предварительно установленных в коллекторы радиатора. Момент затяжки пробок в
коллекторах радиатора не должен превышать 45 Нм. Материал герметизирующих прокладок, применяемых при монтаже отопительных приборов,
должен обеспечивать герметичность соединений при температуре теплоносителя выше максимальной рабочей на 10 К (+10 °С).
Навесить радиатор на кронштейны. Монтаж радиаторов производится только на подготовленную (оштукатуренную поверхность) в индивидуальной
упаковке, которая снимается после окончания отделочных работ, удаляется без использования острых инструментов во избежание повреждения
покрытия.
2

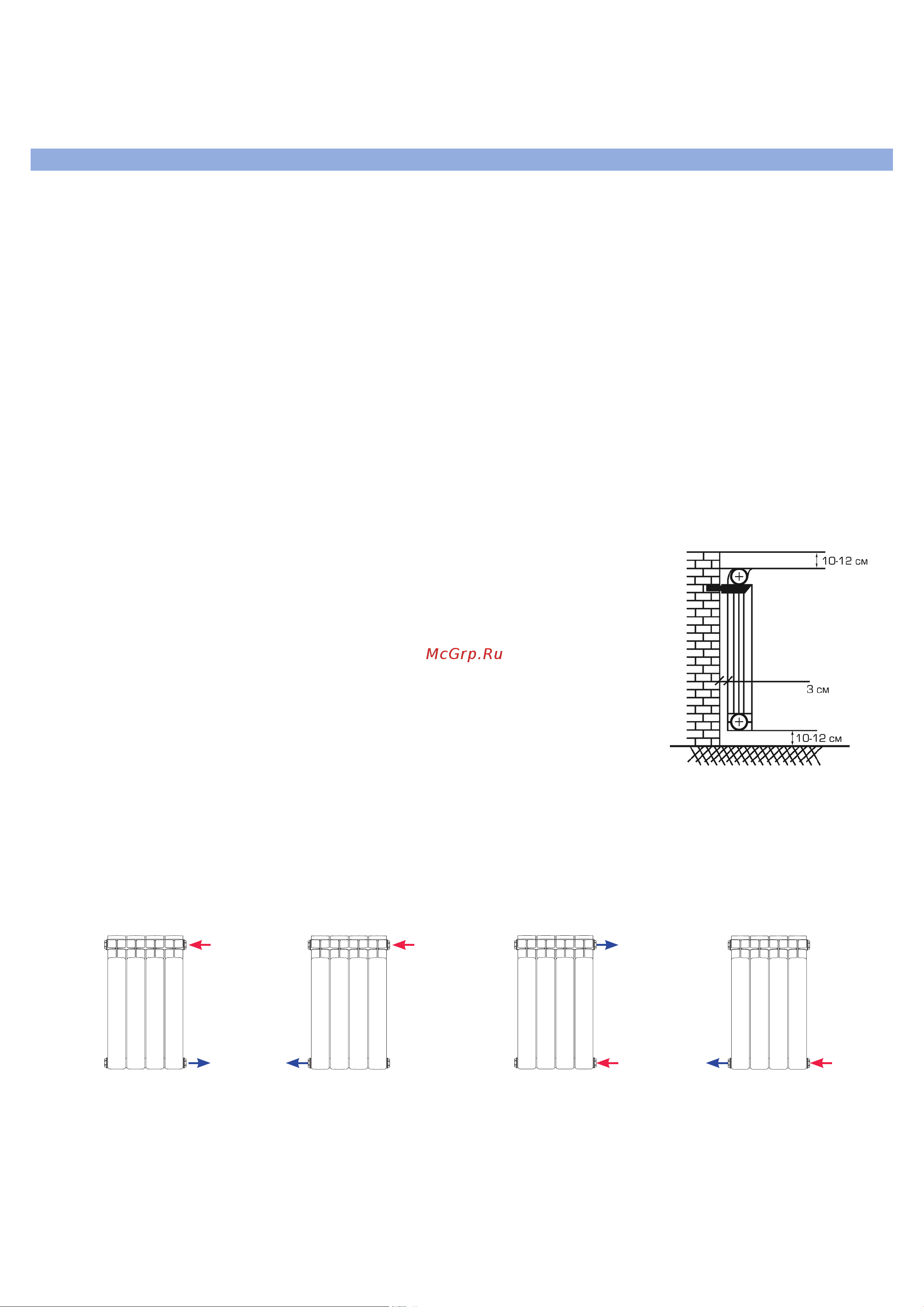

Рис. 2. Правила установки радиатора
«сверху-вниз»
(односторонняя)
«сверху-вниз»
(разносторонняя)
«снизу-вверх» «снизу-вниз»
Рис. 3. Возможные схемы подключения радиаторов STOUT к трубопроводам системы отопления
4. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1)
Номинальный тепловой поток Qну определен при нормальных (нормативных) условиях по ГОСТ 31311-2022:
- температурном напоре (разности между средней температурой теплоносителя и расчетной температурой воздуха в помещении) ΔТ=70 °С;
- расход теплоносителя через радиатор Мпр=0,1 кг/с (360 кг/ч);
- стандартное (нормальное) атмосферное давление Ратм=1013,3 гПа (760 мм рт. ст.);
- движение теплоносителя через радиатор по схеме «сверху-вниз»;
- тепловой поток (Q) радиаторов при ΔТ, отличающемся от 70°С, пересчитывается по формуле: Q = Q(ΔТ=70°С) · (ΔТ/70°С)n, где n=1.30.
