13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Перед началом любых работ по ремонту или обслуживанию пилы убедитесь, что вилка
шнура питания отключена от розетки электросети.

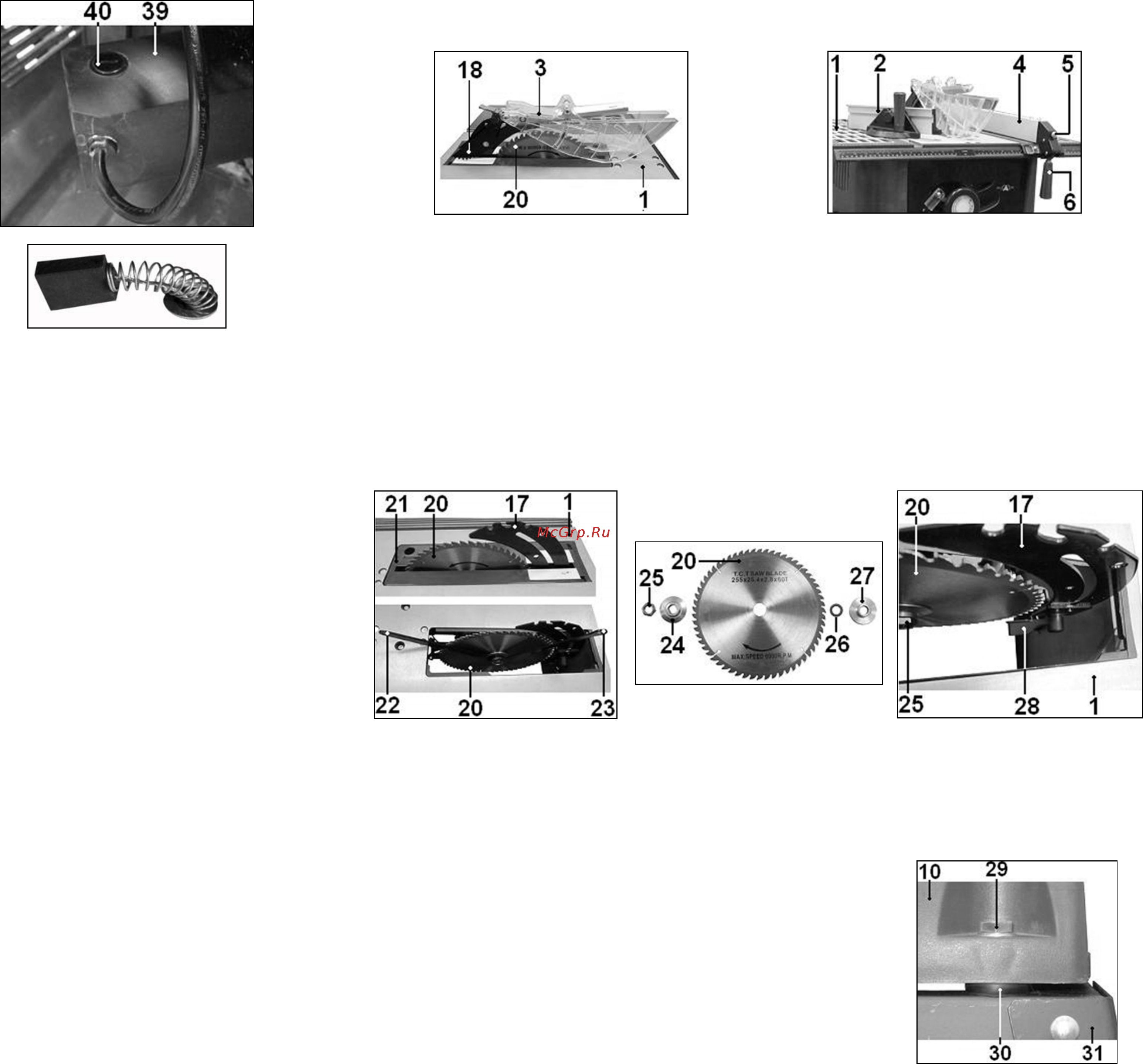

13.1. Замена угольных щеток (Рис. 15, 16).
Заменяйте угольные щетки, когда они изношены до 4,8 мм их длины.
Щетки необходимо менять парами.
Замену щеток для безопасной и надежной работы пилы должен
производить
специалист. Помните, что ремонт пилы должен
проводиться в условиях сервисных центров с использованием только
оригинальных запасных частей и расходных материалов.
13.1.1. Наклоните или переверните пилу.
13.1.2. Выверните крышки (40) щеткодержателя с обоих сторон
электродвигателя (39).
13.1.3. Замените щетки. Установите крышки (40) щеткодержателя на
корпус электродвигателя.
13.2. Транспортировка
13.2.1. Для транспортировки пилы на дальние расстояния
используйте заводскую
или иную упаковку, исключающую
повреждение пилы в процессе транспортировки. Разберите и упакуйте
пилу так, как она была упакована при покупке.
13.2.2. Транспортируйте пилу в закрепленном положении,
исключающем ее перемещение по грузовому отсеку в процессе
транспортировки.
Рис. 15.
Рис.16.
13.3 Хранение
13.3.1. Перед постановкой пилы на длительное хранение убедитесь, что помещение для хранения сухое и
чистое.
13.3.2. Храните пилу вне предела досягаемости детей и посторонних лиц.
13.3.3. Во время хранения не допускайте длительного воздействия на пилу повышенной влажности и прямых
солнечных лучей.
13.3.4. Перед постановкой на хранение, демонтируйте с пилы параллельный
упор и упор для косого и
поперечного пиления, нанесите на неокрашенные детали и рабочий стол тонкий слой масла для консервации.
Периодически проверяйте состояние законсервированных деталей, при необходимости повторите консервацию.
13.4. Критерии предельного состояния
13.4.1. Критерием предельного состояния пилы является состояние, при котором ее дальнейшая эксплуатация
недопустима или экономически нецелесообразна. Например, чрезмерный износ
, коррозия, деформация,
старение или разрушение узлов и деталей или их совокупность при невозможности их устранения в условиях
авторизированных сервисных центров оригинальными деталями, или экономическая нецелесообразность
проведения ремонта.
13.4.2. Критериями предельного состояния пилы являются:
-глубокая коррозия и трещины на поверхностях рабочего стола и корпуса;
-чрезмерный износ или повреждение двигателя, редуктора или
совокупность признаков.
13.5. Утилизация
13.5.1. Пилу и ее комплектующие, вышедшие из строя и не подлежащие ремонту, необходимо сдавать на
специальные приемные пункты по утилизации. Не выбрасывайте вышедшее из строя оборудование в бытовые
отходы!
14. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Пила модели "КОРВЕТ 11М" Зав. № _________________________соответствует требованиям Технического
регламента №753 от 15
сентября 2009 г., обеспечивающим безопасность жизни, здоровья потребителей и
охрану окружающей среды и признана годной к эксплуатации.
“____”_______________201 г. __________ Входной контроль ”____”______________201 г. ___________
(дата изготовления) (штамп отк) (дата проверки) (штамп вк)
Дата продажи “___”_____________ 201 г. __________________ _________________
(подпись продавца) (штамп магазина)
7
8.4.2.Установите параллельный упор (4) на рабочий стол (1). Переместите параллельный упор (4) и
зафиксируйте его положение на рабочем столе (1) опустив рукоятку фиксации (6).
8.4.3. При невозможности зафиксировать параллельный упор (4) рукояткой фиксации (6) произведите
предварительный преднатяг фиксатора ручкой регулировки (5).
Примечание. Упор для косого и поперечного пиления (2) и параллельный упор (4) могут быть установлены
с
обеих сторон рабочего стола (1).
Рис.5.
Рис.6.
9. ПОДГОТОВКА К РАБОТЕ
ВАЖНО: Перед снятием или установкой пильного диска убедитесь в том, что пила выключена и вилка
отсоединена от розетки.
9.1. Замена пильного диска (Рис.7-8)
9.1.1. Поднимите пильный диск (20) в верхнее положение. Демонтируйте вверх накладку (21) пильного диска (20)
преодолевая усилие пружинного фиксатора.
9.1.2. Удерживая рожковым ключом (22) внешний фланец (24), накидным ключом (23) открутите гайку
(25).
9.1.3. Снимите гайку (25), внешний фланец (24), пильный диск (20), переходное кольцо (26) и внутренний
фланец (27). Очистите и осмотрите снятые детали. Поврежденное переходное кольцо (26) и фланцы (24) и (27)
необходимо заменить.
9.1.4. Установите пильный диск (20) в обратной последовательности.
ВНИМАНИЕ: При установке пильного диска (20) обратите внимание на соответствие маркировки
направления вращения диска и шпинделя пилы.
Рис. 7.
Рис. 8.
Рис. 9.
9.2. Установка расклинивателя (Рис.9)
9.2.1. Установите пильный диск (20), как указано в подразделе 9.1.
9.2.2. Отрегулируйте положение расклинивателя (17) относительно пильного диска (20). Расстояние от пильного
диска (20) до расклинивателя (17) не должно превышать 3-6 мм.
9.2.3. Поверните ручку (28) против часовой стрелки и переместите расклиниватель (17) в необходимое
положение. Зафиксируйте новое положение расклинивателя (17) повернув ручку (28) по часовой стрелке
.
9.3. Установка пилы (Рис.10).
9.3.1. Соберите основание пилы согласно указаниям на Стр. 16 данного
«Руководства по эксплуатации»
9.3.2. Установите в посадочные отверстия на корпусе пилы (10)
резиновые подушки (30).
9.3.3. Установите пилу на собранное основание (31) или на прочный,
тяжелый верстак достаточной высоты.
9.3.4. Закрепите пилу на собранном основании или на верстаке при
помощи четырех болтов (29)
и гаек из комплекта поставки.
Примечание. Во избежание повреждения корпуса (10) пилы не
прикладывайте чрезмерное усилие затяжки при установке пилы на
основание или верстак
Рис. 10.
