Работа с параллельным упором

• Параллельный упор имеет две разных направляющих поверхности.

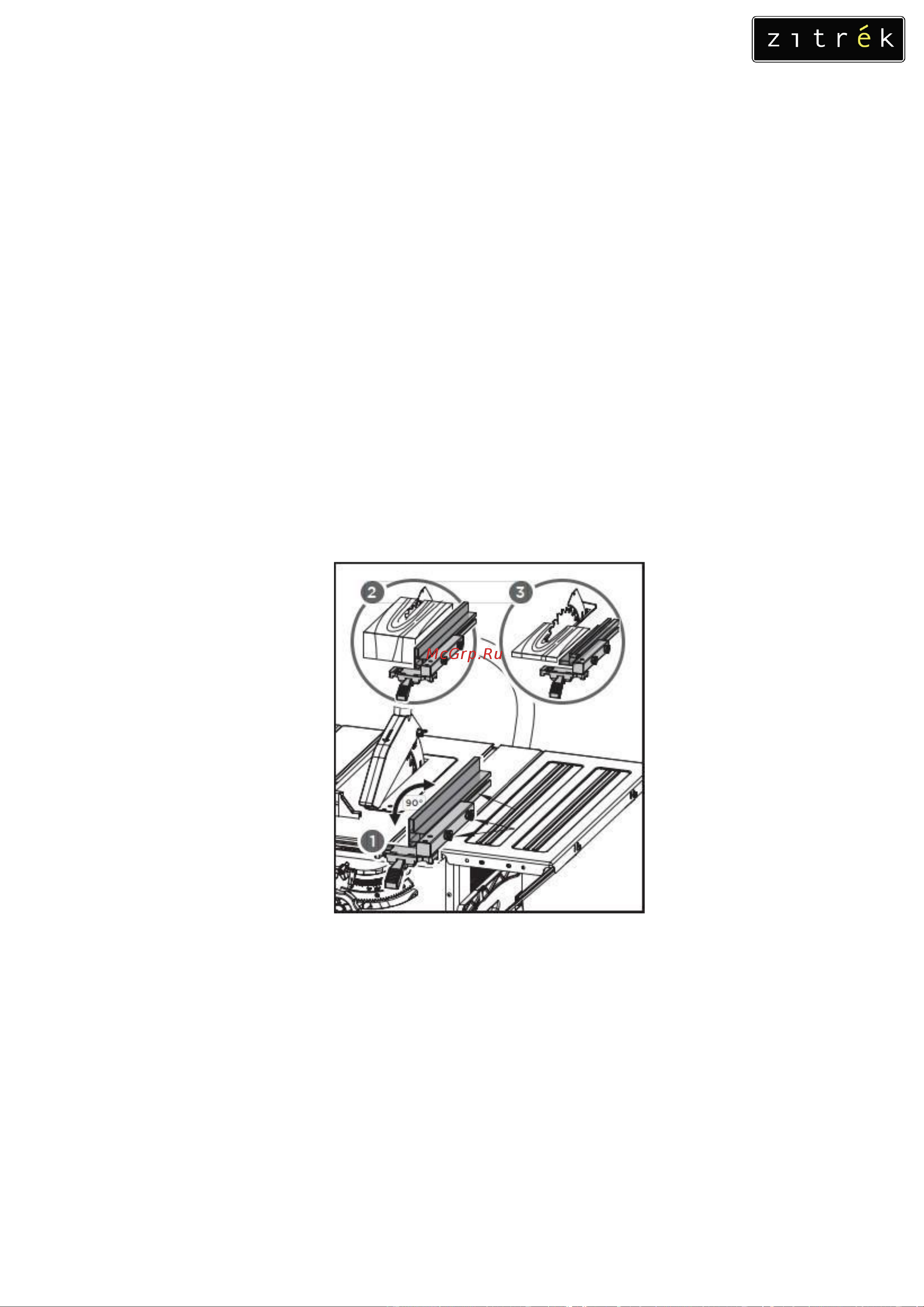

• Для толстого материала вы должны использовать упорный рельс, как

показано на рисунке (2), для тонкого материала вы должны использовать

упорный рельс как показано на рисунке (3).

• Чтобы переместить упорный рельс к нижней направляющей

поверхности, ослабьте два винта с накатанной головкой.

• Вытащите два винта из параллельного упора через паз в упорном

рельсе.

• Вкрутите два винта в другой паз на упорном рельсе и подвиньте

упорный рельс назад к параллельному упору.

• Для фиксации упорного рельса закрутите винты с накатанной

головкой.

• Перемещение к высокой направляющей происходит аналогично.

• Внимание! Во время работы упорный рельс должен быть всегда

прикручен к боковой стороне параллельного упора, который обращен к диску

пилы.

Ширина резки

• Параллельный упор можно закрепить с любой стороны

распиловочного стола.

• Параллельный упор устанавливается на направляющем рельсе

распиловочного стола.

• Параллельный упор можно отрегулировать под необходимый размер

с помощью шкалы на направляющем рельсе.

• Параллельный упор можно закрепить в необходимом положении с

помощью эксцентрикового рычага.
