Руководство по эксплуатации

www.zubr.ru www.zubr.ru

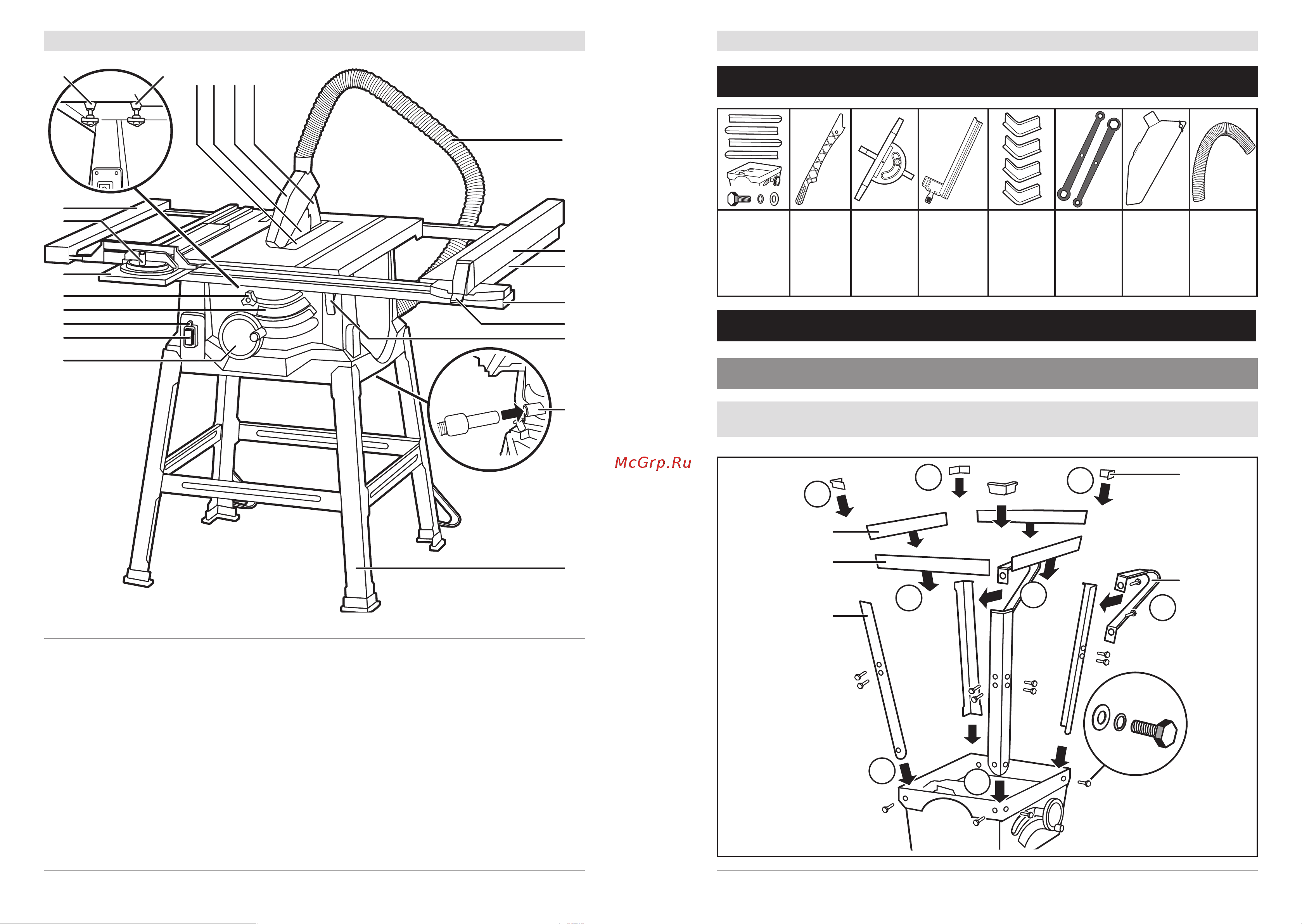

Станок распиловочный циркулярный

| |

1. Выключатель

2. Фиксатор наклона диска

3. Шкала наклона

4. Маховик наклона и подъёма диска

5. Направляющая линейка

6. Угловой упор

7. Защитный откидной кожух

8. Расклинивающий нож

9. Продольный упор

10. Фиксатор упора

11. Станина в сборе

12. Шланг отвода стружки

13. Клавиша восстановления

термопредохранителя

14. Патрубок стружкоотвода

15. Ножка

16. Перекладина продольная

17. Упор станины

18. Перекладина поперечная

19. Резиновые опоры

20. Пильный диск

21. Вставка стола

22. Фиксатор расклинивающего ножа

23. Фиксатор каретки

24. Правый удлинитель стола

25. Левый удлинитель стола

26. Подвижная каретка

27. Фиксатор левого удлинителя

28. Фиксатор правого удлинителя

Устройство

Инструкции по применению

Сборка

1. Сборка станины

87202123

Станина

в разборе

Толка-

тель

Угловой

упор

Продоль-

ная направ-

ляющая

Резиновые

опоры

Гаечные

ключи

Защитный

кожух

Шланг

стружко-

отвода

1 компл. 1 шт. 1 шт. 1 шт. 4 шт. 2 шт. 1 шт. 1 шт.

Комплектация
