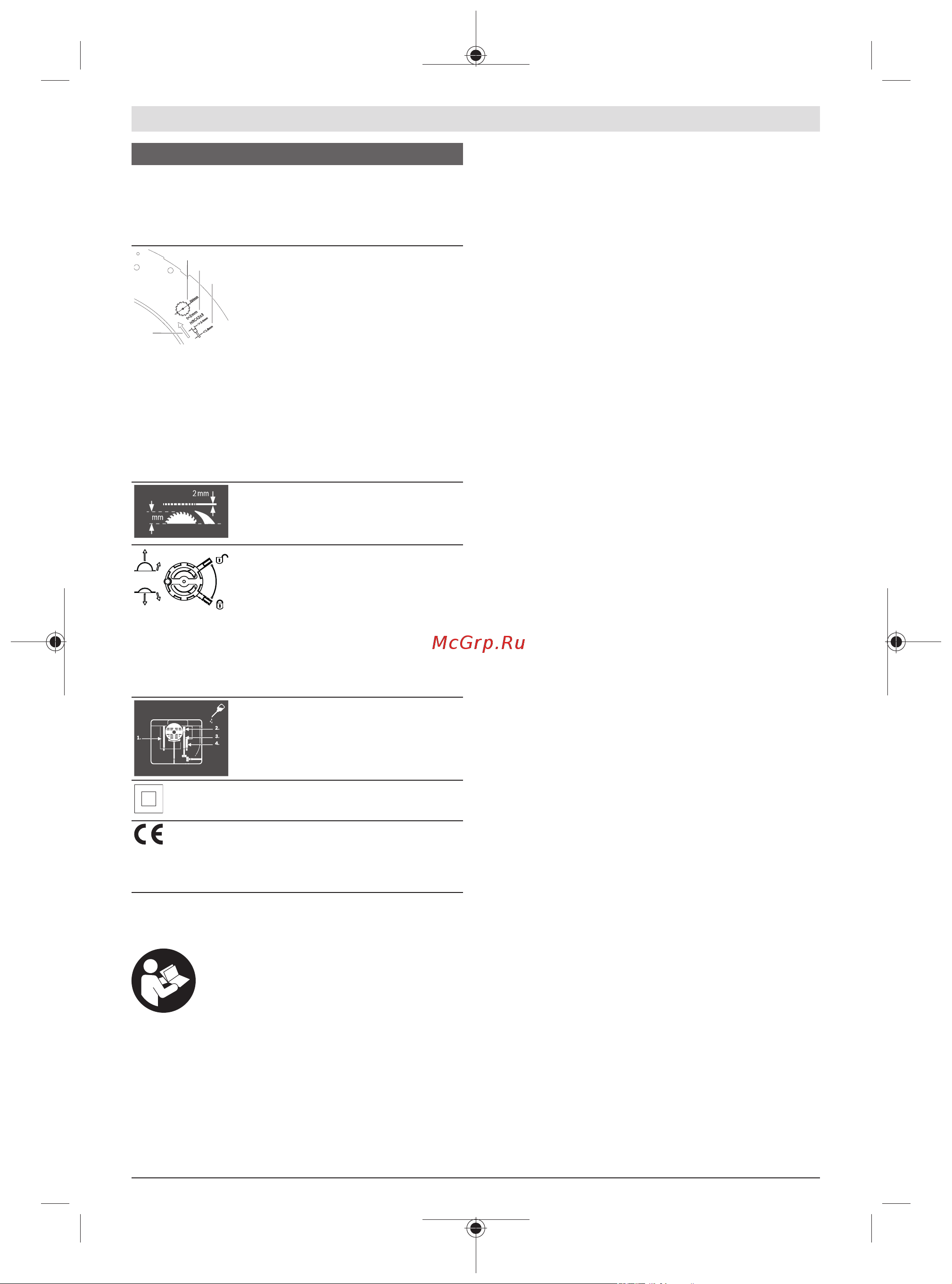

118 | Svensk
Symboler och deras betydelse
reduceringsstycken som medföljer
sågklingan.
Sågklingans diameter ska motsvara
uppgiften på symbolen.
d
b
a
c
a Sågklingans diameter får uppgå till
maximalt 254mm.
b Klyvknivens tjocklek är 2mm.
c Tändernas riktningspil (pilens riktning
på sågklingan) måste stämma överens
med pilens riktning på klyvkniven.
d Var vid byte av sågklingan uppmärksam
på att skärbredden inte är mindre än
2,4mm och att stambladsstorleken inte
är större än 1,8mm. I annat fall finns
risken att klyvkniven fastnar i
arbetsstycket.
80
Klyvknivens tjocklek är 2mm.
Arbetsstyckets höjd får vara högst
80mm.
Vänster sida:
Visar vevens rotationsriktning för att
sänka (transportställning) och lyfta
(arbetsställning) sågklingan.
Höger sida:
Visar låsarmens läge vid låsning av
sågklingan och vid inställning av vertikal
geringsvinkel (svängbar sågklinga).
Smörj elverktyget vid behov med olja på
angivna ställen.
Elverktyg i skyddsklass II är förstärkta
eller dubbelt isolerade.
Med CE-märkningen bekräftar
tillverkaren att elverktyget är i
överensstämmelse med gällande EU-
direktiv.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och
instruktioner. Fel som uppstår till följd av att
säkerhetsinstruktionerna och anvisningarna
inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och tvärsågning i rak
snittvinkel i hårt och mjukt trä samt i spånskivor och
fiberplattor. Härvid kan horisontella geringsvinkel från −30°
till +30° samt vertikala geringsvinklar från 0° till 45°.
Med lämpliga sågklingor kan även aluminiumprofiler och
plast sågas.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksida.
(1)
Skala för sågklingans avstånd till parallellanslaget
(2)
Skala för sågklingans avstånd till parallellanslaget
vid utdraget sågbord
(3)
Vinkelanslag
(4)
Sågbord
(5)
Styrspår för vinkelanslag
(6)
Skyddskåpa
(7)
Returspärr
(8)
Bordsinsats
(9)
Parallellanslag
(10)
Sågbordsbreddning
(11)
Greppfördjupningar
(12)
Förvaring parallellanslag
(13)
Tippskydd
(14)
Stativ
(15)
Påskjutare
(16)
Låsarm för inställning av vertikal geringsvinkel
(17)
Vev för lyftning och sänkning av sågklingan
(18)
Ratt
(19)
Säkerhetslucka för på-/av-strömbrytare
(20)
Spänngrepp sågbordsbreddning
(21)
Förvaring påskjutare
(22)
Anslag för 45°-geringsvinkel (vertikal)
(23)
Skala för geringsvinkel (vertikal)
(24)
Anslag för 0°-geringsvinkel (vertikal)
(25)
På-knapp
(26)
Omstart-knapp
(27)
Klyvkniv
(28)
Sågklinga
(29)
Förvaring vinkelanslag
(30)
Kabelhållare
(31)
Hål för montering på stativ
(32)
Monteringshål
(33)
Förvaring verktyg/returspärr
(34)
Utsugsadapter
(35)
Ringnyckel (10mm; 13mm)
(36)
Haknyckel/skruvnyckel (10mm)
(37)
Monteringssats ”Stativ”
(38)
Monteringssats ”Tippskydd”
(39)
Monteringssats ”Elverktyg”
(40)
Bult klyvkniv
(41)
Urtag för bordinsats
1 609 92A 72F | (13.10.2021) Bosch Power Tools
