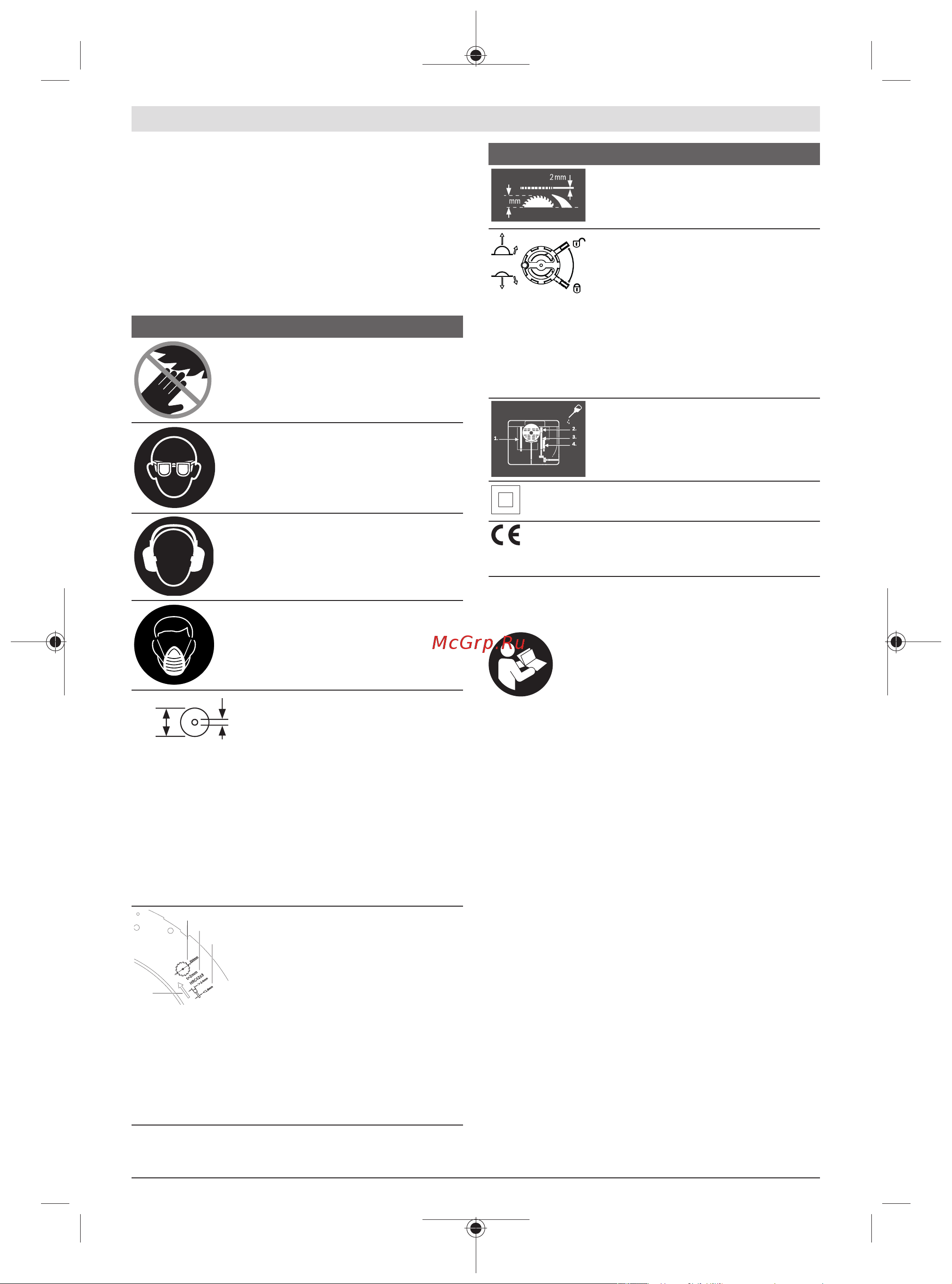

Hrvatski | 339
u Izradak približavajte samo listu pile koji se okreće.
Inače postoji opasnost od povratnog udarca ako bi se list
pile zaglavio u izratku.
Simboli
Sljedeći simboli mogli bi biti od važnosti za uporabu vašeg
električnog alata. Molimo zapamtite simbole i njihovo
značenje. Ispravno tumačenje simbola pomoći će vam da
električni alat bolje i sigurnije koristite.
Simboli i njihovo značenje
Svojim rukama se ne približavajte
području pile dok električni alat radi.
Kod dodira lista pile postoji opasnost od
ozljeda.
Nosite zaštitne naočale.
Nosite zaštitu za uši. Djelovanje buke
može dovesti do gubitka sluha.
Nosite masku za zaštitu od prašine.
ø 30 mm
ø 254
mm
Pridržavajte se dimenzija lista pile.
Promjer otvora mora bez zazora točno
odgovarati vretenu alata. Ako je potrebna
uporaba redukcijskih komada, pazite da
dimenzije redukcijskog komada
odgovaraju debljini lista pile i promjeru
otvora lista pile kao i promjeru vretena
alata. Po mogućnosti upotrebljavajte
redukcijske komade isporučene s listom
pile.
Promjer lista pile mora odgovarati onom
navedenom na simbolu.
d
b
a
c
a Promjer lista pile smije iznositi najviše
254mm.
b Debljina klina raspora iznosi 2mm.
c Strelica smjera zubaca (smjer strelice
na listu pile) mora se podudarati sa
smjerom strelice na klinu raspora.
d Pri zamjeni lista pile vodite računa da
širina rezanja nije manja od 2,4mm i da
debljina lista pile nije veća od 1,8mm. U
suprotnom postoji opasnost da se klin
raspora zaglavi u izratku.
Simboli i njihovo značenje
80
Debljina klina raspora iznosi 2mm.
Maksimalno moguća visina izratka iznosi
80mm.
Lijeva strana:
Pokazuje smjer vrtnje ručice za spuštanje
(transportni položaj) i dizanje (radni
položaj) lista pile.
Desna strana:
Pokazuje položaj poluge za deblokadu za
fiksiranje lista pile i pri namještanju
vertikalnog kuta kosog rezanja (list pile
može se zakrenuti).
Po potrebi električni alat podmažite na
prikazanim mjestima.
Električni alati klase zaštiteII su pojačani
ili dvostruko izolirani.
Oznakom CE proizvođač potvrđuje da je
električni alat u skladu s važećim
Direktivama EU.
Opis proizvoda i radova
Treba pročitati sve sigurnosne napomene i
upute. Propusti do kojih može doći uslijed
nepridržavanja sigurnosnih napomena i uputa
mogu uzrokovati električni udar, požar i/ili
teške ozljede.
Pridržavajte se slika na početku uputa za uporabu.
Namjenska uporaba
Električni alat kao stacionarni uređaj predviđen je za
uzdužno i poprečno rezanje s ravnom linijom rezanja, tvrdog
i mekog drva, kao i ploča iverica i vlaknastih ploča. Pritom su
mogući horizontalni kutovi kosog rezanja od −30° do +30°
kao i vertikalni kutovi kosog rezanja od0° do45°.
Pri uporabi odgovarajućih listova pile moguće je piljenje
aluminijskih profila i plastike.
Prikazani dijelovi alata
Numeriranje prikazanih dijelova odnosi se na prikaz
električnog alata na stranici sa slikama.
(1)
Skala za razmak lista pile od paralelnog graničnika
(2)
Skala za razmak lista pile od paralelnog graničnika
u stanju izvučenog stola za piljenje
(3)
Kutni graničnik
(4)
Stol za piljenje
(5)
Utor za vođenje kutnog graničnika
(6)
Zaštitni poklopac
(7)
Blokada povratnog udarca
(8)
Umetak za stol
Bosch Power Tools 1 609 92A 72F | (13.10.2021)
