Eesti | 351

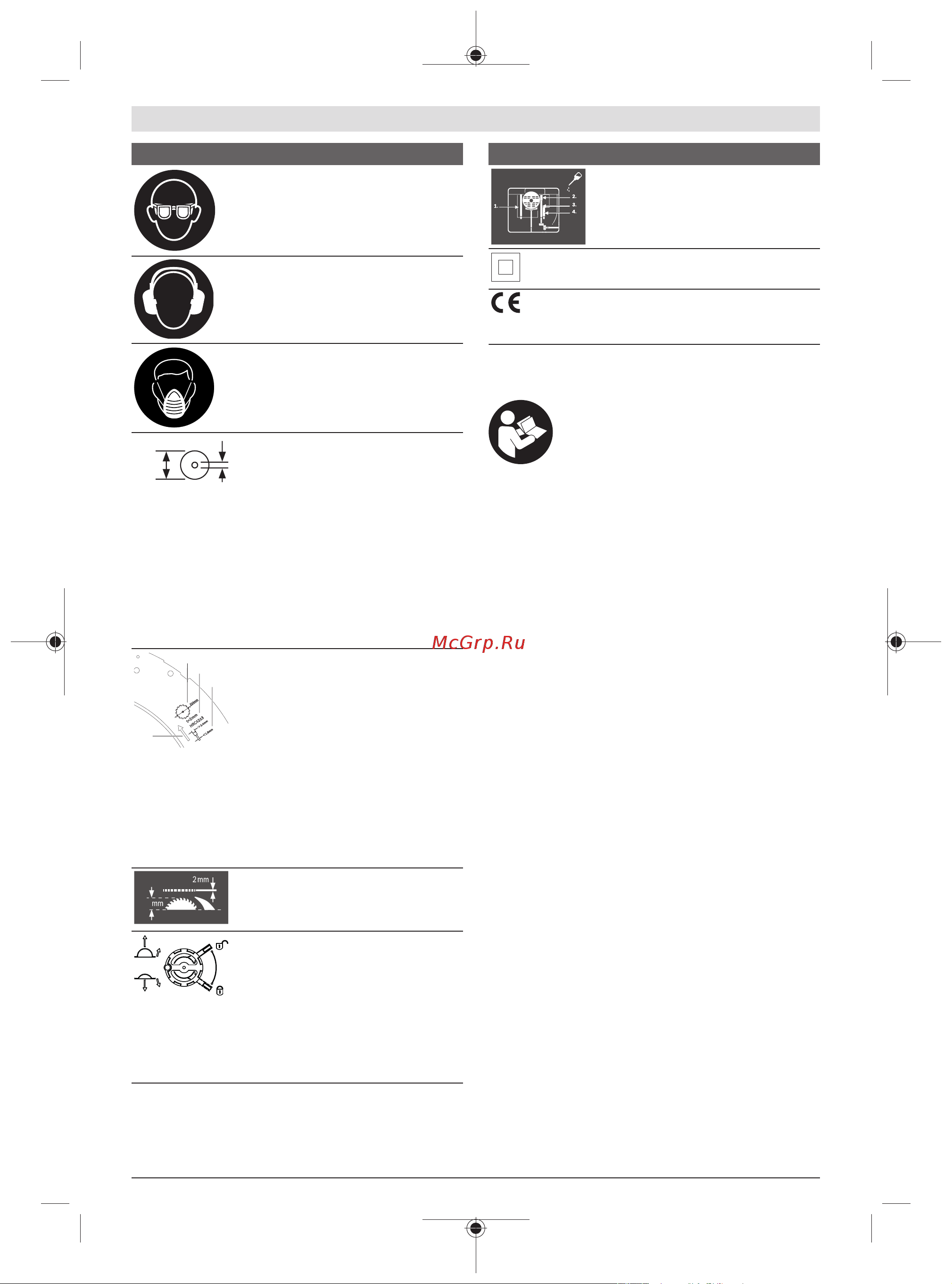

Sümbolid ja nende tähendus
Kandke kaitseprille.
Kandke kuulmiskaitsevahendeid. Müra
võib kuulmist kahjustada.
Kandke tolmukaitsemaski.
ø 30 mm
ø 254
mm
Pöörake tähelepanu saeketta
mõõtmetele. Siseava läbimõõt peab
tööriista spindliga lõtkuta sobima. Kui on
vaja kasutada kahandusdetaile, siis
veenduge, et kahandusdetaili mõõtmed
sobiksid saeketta paksuse ja siseava
läbimõõduga ning tööriista spindli
läbimõõduga. Võimaluse korral kasutage
saekettaga kaasas olevaid
kahandusdetaile.
Saeketta läbimõõt peab vastama
sümbolil toodud väärtusele.
d
b
a
c
aSaeketta läbimõõt võib olla
maksimaalselt 254mm.
bEralduskiilu paksus on 2mm.
cHammaste suund (saekettal oleva noole
suund) peab vastama eralduskiilul oleva
noole suunale.
dSaeketta vahetamisel jälgige, et
lõikelaius ei oleks väiksem kui 2,4mm ja
saeketta paksus ei oleks suurem kui
1,8mm. Vastasel juhul võib eralduskiil
toorikusse kinni jääda.
80
Eralduskiilu paksus on 2mm.
Tooriku maksimaalne võimalik kõrgus on
80mm.
Vasak pool:
näitab vända pööramissuunda saeketta
langetamiseks (transpordiasend) ja
tõstmiseks (tööasend).
Parem pool:
näitab lukustushoova asendit saeketta
fikseerimiseks ja vertikaalse kaldenurga
seadmiseks (kallutatav saeketas).
Sümbolid ja nende tähendus
Vajaduse korral õlitage elektritööriista
näidatud kohtadest.
KaitseklassigaII elektritööriistad on
tugevdatult või topelt isoleeritud.
CE-märgisega kinnitab tootja, et
elektritööriist on vastavuses kehtivate ELi
direktiividega.
Toote kirjeldus ja kasutusjuhend
Lugege läbi kõik ohutusnõuded ja juhised.
Ohutusnõuete ja juhiste eiramine võib kaasa
tuua elektrilöögi, tulekahju ja/või raskeid
vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektritööriist on statsionaarse seadmena ette nähtud
sirgete piki- ja ristlõigete tegemiseks kõvas ja pehmes puidus
ning laast- ja kiudplaatides. Sealjuures on võimalikud
horisontaalsed kaldenurgad −30° kuni +30° ning
vertikaalsed kaldenurgad 0° kuni 45°.
Vastavate saeketaste kasutamisel on võimalik saagida
alumiiniumprofiile ja plaste.
Kujutatud komponendid
Seadme osade numeratsiooni aluseks on jooniste leheküljel
toodud numbrid.
(1)
Saeketta ja paralleeljuhiku vahelise kauguse skaala
(2)
Saeketta ja paralleeljuhiku vahelise kauguse skaala
väljatõmmatud saepingil
(3)
Nurgajuhik
(4)
Saepink
(5)
Nurgajuhiku juhtsoon
(6)
Kaitsekate
(7)
Tagasilöögitõkis
(8)
Vaheplaat
(9)
Paralleeljuhik
(10)
Saepingi laiendus
(11)
Haardesüvendid
(12)
Paralleeljuhiku hoidik
(13)
Kaldumiskaitse
(14)
Alusraam
(15)
Lükkepulk
(16)
Lukustushoob vertikaalse kaldenurga seadmiseks
(17)
Vänt saeketta tõstmiseks ja langetamiseks
(18)
Käsiratas
(19)
Sisse-/väljalüliti turvaklapp
Bosch Power Tools 1 609 92A 72F | (13.10.2021)
