1 НАЗНАЧЕНИЕ

Щиты распределительные встраиваемые пластиковые ЩРВ-П (пром. упаковка) IP41 EKF Basic (далее

–

щиты ЩРВ-П, электрощиты) предназначены для установки модульной аппарат уры: автоматических

выключателей, УЗО, таймеров, счетчиков электрической энергии и т. д. Используются для установки

в офисах, жилых и технических помещениях хозяйственного назначения.

Структура условного обозначения:

*Цвет дверцы определяется артикулом изделия.

Пример: pb-v-12-bas – затемнённая дверца, pb-v-12w-bas – белая непрозрачная.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3 ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица 1 - Технические характеристики

Щит

Распределительный

В – встраиваемый

Пластиковый

Максимальное число модулей

Щ Р В – П – Х EKF BASIC

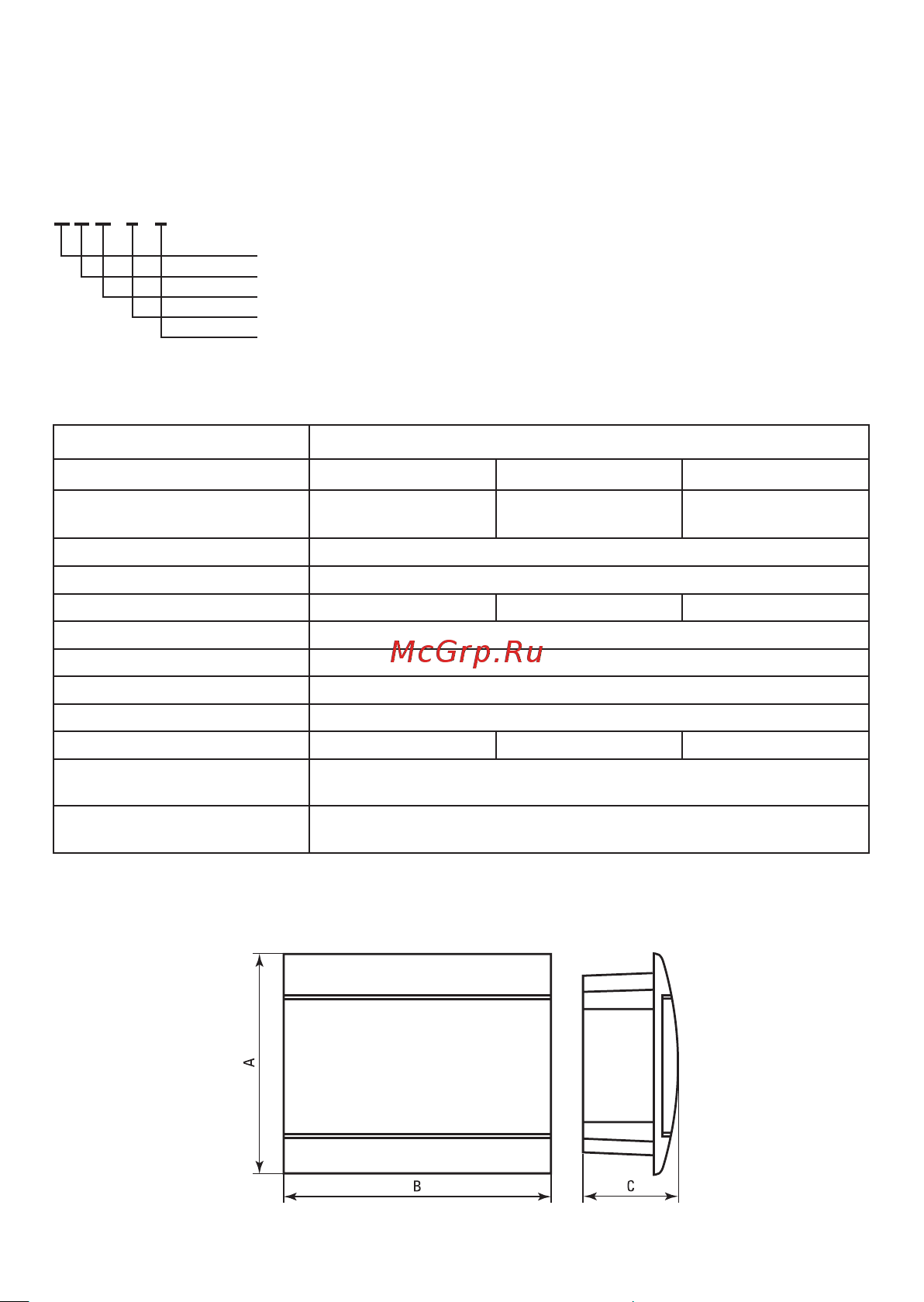

Рис. 1 - Габаритные размеры щитов ЩРВ-П (пром. упаковка)

Параметры Значения

Тип ЩРВ-П-12 ЩРВ-П-18 ЩРВ-П-24

Артикул

pb-v-12-bas;

pb-v-12w-bas

pb-v-18-bas;

pb-v-18w-bas

pb-v-24-bas;

pb-v-24w-bas

Номинальное напряжение, В 230/400

Номинальный ток, А 125

Макс. кол-во модулей 12 18 24

Материал корпуса Пластик

Цвет корпуса Белый

Цвет дверцы* Затемнённая прозрачная / белая непрозрачная

Способ установки Встраиваемый

Масса нетто, кг 0,67 0,9 1

Степень защиты

по ГОСТ 14254

IP41

Климат. исполнение

по ГОСТ 15150

УХЛ3
