Uwaga!
W żadnym wypadku nie przekraczać
(→ tabliczka znamionowa) dopuszczalnego
ciśnienia roboczego. Zbiornik może się rozerwać.
Przy niewłaściwym ustawieniu ciśnienia wstępnego
i ciśnienia napełniania instalacji, funkcjonowanie
urządzenia Reflex nie jest zagwarantowane wzgl.
zagwarantowane tylko niewystarczająco
.
Ciśnienie wstępne p
0
na zaworze gazu ustawić na
minimalne ciśnienie robocze instalacji
- Ustawione fabrycznie wymagane ciśnienie wstępne
p
0
ustawić na nowo na wymaganą wartość (minimal-
ne ciśnienie robocze instalacji), przy zbyt wysokim
ciśnieniu spuścić gaz na zaworze napełniania gazu,
przy zbyt niskim ciśnieniu dopełnić gaz np. przy
pomocy butli z azotem.
- Na nowo ustawione ciśnienie wstępne p
0
wpisać na
tabliczce znamionowej.
- Obliczenie ciśnienia wstępnego p
0
:
p
0
[bar] = + 0,2 bar
1)
+ pΔ
2)
+ Δp
P
3)
1) Zalecenie
2) Ciśnienie parowania w instalacjach z gorącą wodą >
100 °C
3) Różnicę ciśnień pompy cyrkulacyjnej, uwzględnić tylko
przy instalacji urządzenia Reflex po stronie ciśnieniowej
pompy cyrkulacyjnej
p
0
≥ 1 bar (Zalecenie także dla mniejszych
obliczonych wartości)
Ostrożnie otworzyć odcinanie,
Przewód rozprężeniowy starannie odpowietrzyć
i zamknąć opróżnianie.
Ciśnienie napełniania p
F
przyłożyć przez napełnianie
od strony wody
.
Uwaga: Przy napełnianiu z sieci wody pit-
nej koniecznie przestrzegać przepisów kra-
jowych, w Niemczech wskazówek dotyczących
bezpieczeństwa DIN 1988 T4, dla ochrony
wody pitnej.
p
F
[bar] ≥ p
0
+ 0,3 bar
w stanie odpowietrzonym.
Ciśnienie końcowe p
e
dopełnić od strony wody
(Przykład instalacji grzewczej)
- Instalację uruchomić na maks. temperaturę
początkową
(termiczne odgazowywanie)
- Wyłączyć pompy cyrkulacyjne, instalację
ponownie odpowietrzyć
- Uzupełniająco zasilić wodą aż do ciśnienia
końcowego p
e
p
e
[bar] ≤ p
SV
- 0,5 bar
Urządzenie Reflex jest teraz gotowe do
eksploatacji.
Внимание!
Не допускайте превышения допустимого
рабочего давления (→ заводская табличка).
Бак может треснуть.
В случае неправильной настройки давления
подкачки и давления заполнения установки
не может быть обеспечено надлежащее
функционирование бака Reflex.

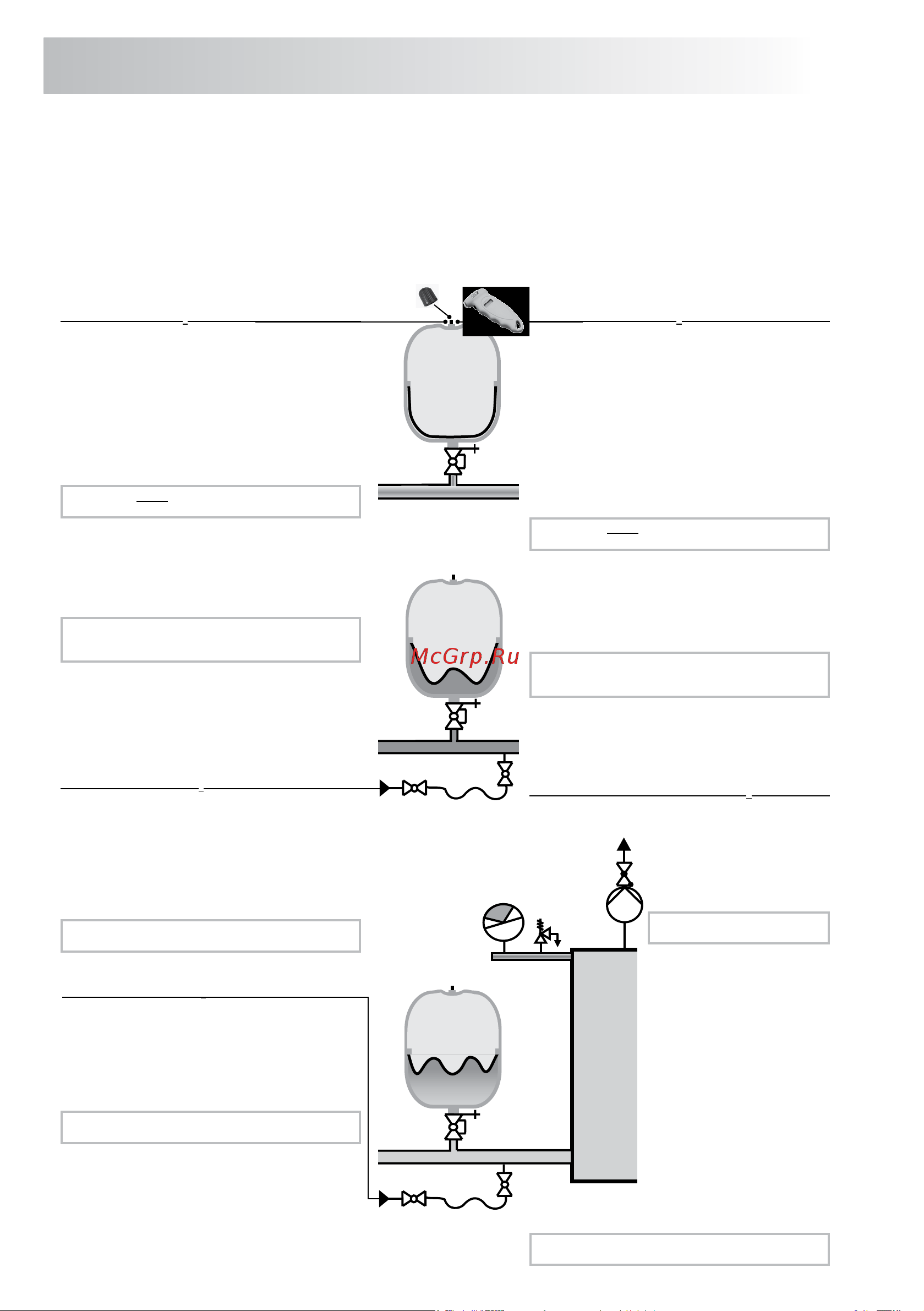

Давление подкачки p
0
на газовом клапане
должно быть установлено на минимальное рабочее
давление установки
- При необходимости заново установите
настроенное на заводе изготовителя давление
подкачки p
0
на нужное значение (минимальное
рабочее давление установки), если давление на
газовом клапане слишком высокое, спустите газ,
если давление слишком низкое — заправьте газ,
например, с помощью баллона с азотом.
- Укажите новое настроенное давление подкачки
p
0
на заводской табличке.
- Давление подкачки p
0
:
p
0
[бар] = + 0,2 бар
1)
+ pΔ
2)
+ Δp
P
3)
1) Рекомендация
2) Давление паров в бойлерных установках > 100 °C
3) Дифференциальное давление циркуляционного
насоса, учитывается только при монтаже бака
Reflex на напорной стороне циркуляционного
насоса
p
0
≥ 1 бар (рекомендуется также для
меньших рассчитанных значений)
Осторожно откройте запорную арматуру,
аккуратно спустите воздух из
расширительного трубопровода
и закройте сливную арматуру.
Установите давление заполнения p
F
посредством
заполнения со стороны подачи воды.
Внимание: при заполнении из сети питьевого
водоснабжения должны соблюдаться национальные
предписания, в Германии
указания по технике
безопасности согласно DIN
1988 T4 по защите питьевой
воды.
p
F
[бар] ≥ p
0
+ 0,3 бар
После спуска воздуха.
Установите конечное
давление p
e
на стороне
подачи воды
(Пример: отопительная установка)
‑ Установка должна
поработать с макс.
температурой в подающем
трубопроводе
(
термическая
деаэрация
)
‑ Выключите
циркуляционные насосы,
повторно удалите воздух из
установки
‑ Дозаправьте воду до
конечного давления p
e
p
e
[бар] ≤ p
SV
- 0,5 бар
Теперь Reflex готов к работе.
Kapturek zaworu mocno dokręcić!
Плотно закройте колпачок
клапана!
H[m]
10
H[m]
10
